中试控股技术研究院鲁工为您讲解：变比试验仪

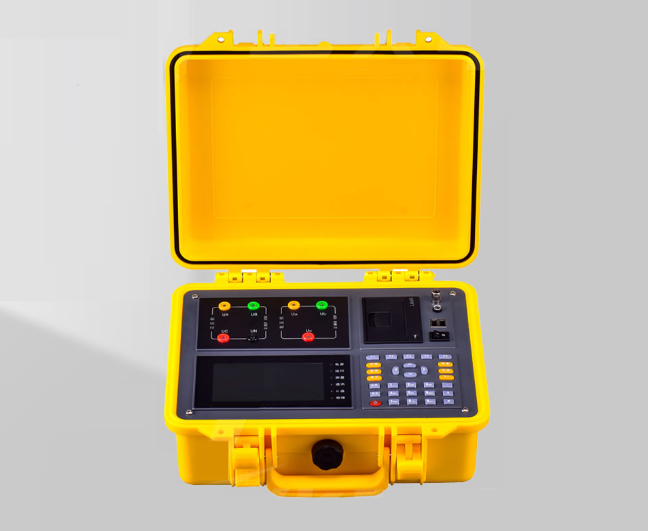

ZSBC-VI 变压器变比测试仪

参考标准：DL/T963-2005

简易读懂：变压器变比测试仪可以做什么?

变压器变比测试仪：用于电力变压器以及电压互感器的匝数比或电压比的测量，可满足变压器预防性试验规程等的试验；完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测；测试主变并列运行状态的变比测试仪。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

产品参数

低压侧电压的测量精度0.1%

变比测量精度 0.1%
携带方便、适合野外作业。
工作电源：AC220V ±10%  DC12.6V
重量：3Kg

变比测量范围：0.8~10000。
测量速度快：8秒完成三相测试。
测量精度: 高压侧电压的测量精度0.05%

操作简单：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。
分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差。
独家首创可以以内置充电电池做为工作电源，现场不用寻找工作电源。（选配功能）
首次在变比测量中引入测量相角的概念，能测量高压侧与低压侧任意角度的相角。
能进行主变并列运行测试，真正实现变压器并列运行参数的检测。
抗振性好：军品接插件的使用增强了抗振性能。

变压器变比测试仪相关面板图如下：

根据IEC及国家有关标准规定：在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障

变压器变比测试仪：根源上测试变压器并列运行的测试问题，适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术先进，测试项目完善，测量参数全面的变比测试仪。

中试控股变压器变比测试仪可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角。

中试控股践行“精细制造，深耕技术”产出变压器变比测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

7、PC机软件强大：PC机应用软件功能强大，操作简单，实现数据分析、保存、打印并生成完备测试报告，便于数据集中管理。

8、多电源供电模式：互感器伏安特性测试仪电源实现AC220V或AC380V自适应供电。当交流功率电源输入端子接AC220V电压时，交流电压输出为0～600V；当输入端子接AC380V电压时，交流电压输出为0～1000V，用户可根据实际需要进行选择。

变比组别测试仪操作应注意事项

根据IEC及国家有关标准规定，在电力变压器生产、用户交接和检修试验过程中，变压器变比试验是必做的项目,这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。为此我公司研制生产的全自动变比测试仪在原基础上根据用户的现场使用要求，使操作更加简便，功能完备，数据稳定可靠，测试速度大大提高。适应各种大中小型变压器变比测试的需要。

在操作变比组别测试仪时应注意以下几点：

1、  使用前请认真阅读本使用说明书。

2、 本仪器户内外均可使用，但应避开雨淋、腐蚀性气体、尘埃过浓、高温、阳光直射等场所使用。

3、  接线时注意高压侧与低压侧引线不能接反。

4、  仪器开机后不能将测试引线互相短路或接地等，必须将不用的引线夹悬空处理。

5、  仪器接线要注意黄、绿、红三色分别对应变压器的A、B、C、三相接线端，不可接错。

6、  对仪器的维修、调整应由专业人员进行。
