ZSBC-VI 变压器变比测试仪

参考标准：DL/T963-2005

简易读懂：变压器变比测试仪可以做什么?

变压器变比测试仪：用于电力变压器以及电压互感器的匝数比或电压比的测量，可满足变压器预防性试验规程等的试验；完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测；测试主变并列运行状态的变比测试仪。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

产品参数

低压侧电压的测量精度0.1%

变比测量精度 0.1%
携带方便、适合野外作业。
工作电源：AC220V ±10%  DC12.6V
重量：3Kg

变比测量范围：0.8~10000。
测量速度快：8秒完成三相测试。
测量精度: 高压侧电压的测量精度0.05%

操作简单：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。
分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差。
独家首创可以以内置充电电池做为工作电源，现场不用寻找工作电源。（选配功能）
首次在变比测量中引入测量相角的概念，能测量高压侧与低压侧任意角度的相角。
能进行主变并列运行测试，真正实现变压器并列运行参数的检测。
抗振性好：军品接插件的使用增强了抗振性能。

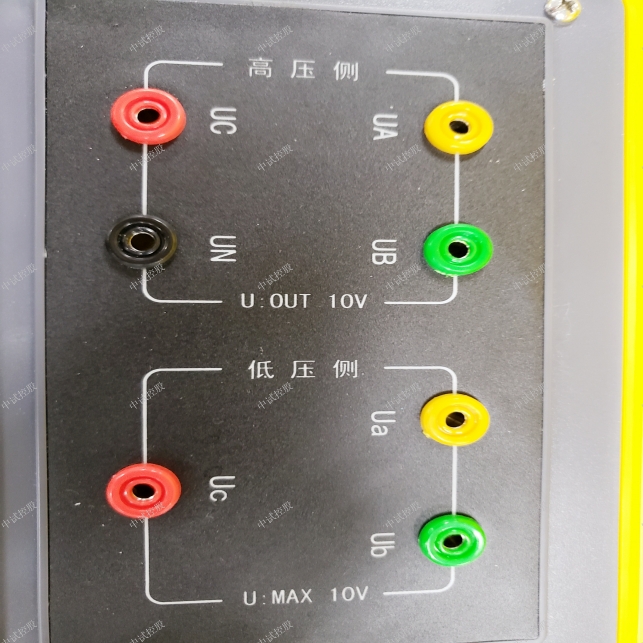

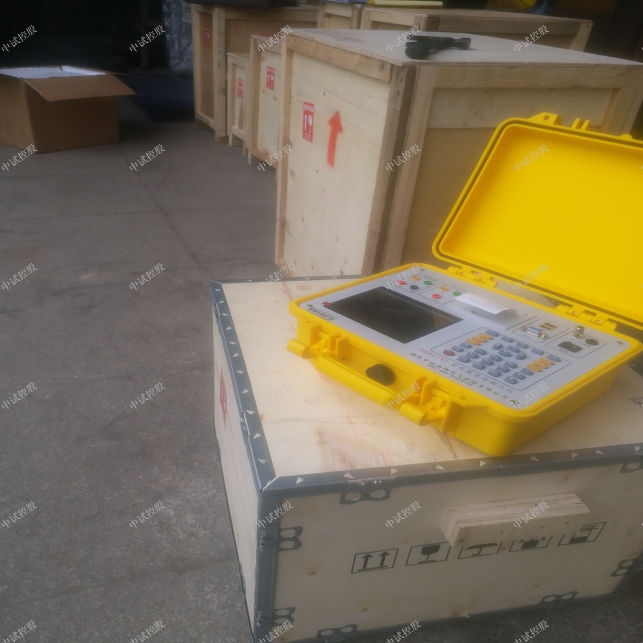

变压器变比测试仪相关面板图如下：

根据IEC及国家有关标准规定：在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障

变压器变比测试仪：根源上测试变压器并列运行的测试问题，适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术先进，测试项目完善，测量参数全面的变比测试仪。

中试控股变压器变比测试仪可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角。

中试控股践行“精细制造，深耕技术”产出变压器变比测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

    上式中mjs=Imax1/Ie1 ;

    mb1=Ib1/Ie1;

    mjs----电流互感器的计算一次电流倍数；

    mb1----电流互感器的饱和倍数；

   Imax1----继电保护算出的最大一次电流；

   Ie1----电流互感器的额定一次电流；

   Ib1----电流互感器的饱和电流；

   下面先分析影响mb1及 mjs的因素。

  1. 影响电流互感器的计算一次电流倍数mb1的因素有以下几个方面:

  a.电流互感器的型号对mb1的影响：

  为简单起见，下面仅以LFS(B)-10及LCJ-10为例作一下比较(均按B级)：

    对于LFS(B)-10，额定一次电流20~600A， 在二次负荷（COSф=0.8）为2欧,10%倍数为10倍。

    对于LCJ-10，额定一次电流20~600A， 在二次负荷（COSф=0.8）为2欧,10%倍数为6倍。

     从上面的对照中，可以发现LFS(B)-10互感器的mb1值是远大于LCJ-10互感器的mb1值的。

     目前还有一些产品，加强了B级10%倍数，如对于LFSQ-10、LZZJB6-10型，B级10%倍数在100~1500A时达15。

 b. 二次负载的变化对mb1的影响

    为简单起见，下面仅以LFS(B)-10为例作一下比较(均按B级)：  对于LFS(B)-10，额定一次电流75~1500A，

    在二次负荷（COSф=0.8）为2欧,10%倍数为10倍;而在二次负荷（COSф=0.8）为1欧,10%倍数达~17倍。

     c. 电流互感器的变比对mb1的影响

    对于同种型号的电流互感器,变比的变化对mb1的影响也是不同的。有些型号,变比的变化对mb1的影响很小，如对于LFS(B)-10，额定一次电流75~1500A时，

    在二次负荷（COSф=0.8）为2欧,10%倍数均为10倍；而有些型号,变比的变化对mb1的影响较大，对于LA(B)-10，在额定一次电流75~1000A，二次负荷（COSф=0.8）为2欧,10%倍数均为10倍,

    在额定一次电流1500A，二次负荷（COSф=0.8）为2欧,10%倍数达~17倍,

    2. 影响电流互感器的计算一次电流倍数mjs的因素分析如下:

    从Imax1=1.1* IDZJS /Ie2 ；

     IDZJS=Kk*Kjx* IA3max/N;

    1.1----由于电流互感器的10%误差，使其一次电流倍数大于额定二次电流倍数的系数；

    Ie2----电流互感器的额定二次电流；
