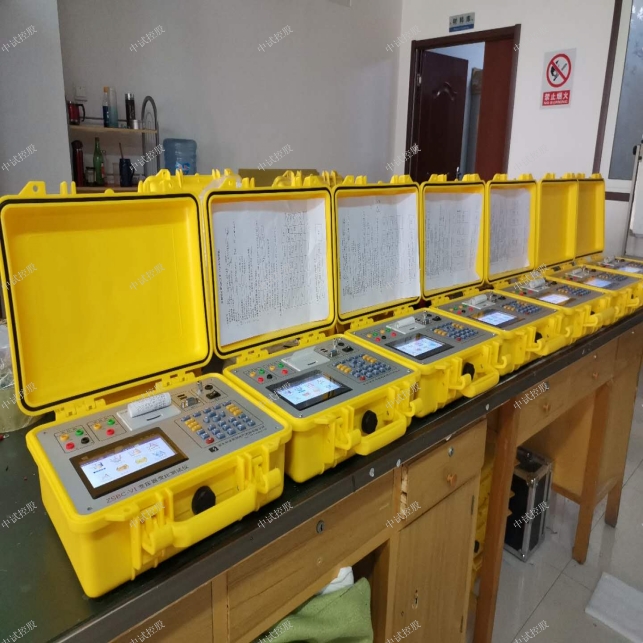

ZSBC-VI 变压器变比测试仪

参考标准：DL/T963-2005

简易读懂：变压器变比测试仪可以做什么?

变压器变比测试仪：用于电力变压器以及电压互感器的匝数比或电压比的测量，可满足变压器预防性试验规程等的试验；完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测；测试主变并列运行状态的变比测试仪。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

产品参数

1、变比测量范围：0.8~10000。
2、测量速度快：8秒完成三相测试。
3、测量精度: 高压侧电压的测量精度0.05%
      低压侧电压的测量精度0.1%
      变比测量精度 0.1%
4、携带方便、适合野外作业。
5、工作电源：AC220V ±10%  DC12.6V
6、重量：3Kg

独家首创可以以内置充电电池做为工作电源，现场不用寻找工作电源。（选配功能）
首次在变比测量中引入测量相角的概念，能测量高压侧与低压侧任意角度的相角。
能进行主变并列运行测试，真正实现变压器并列运行参数的检测。
抗振性好：军品接插件的使用增强了抗振性能。从
根源上测试变压器并列运行的测试问题，适应各种大中小型变压器变比测试的需要，是到目前为止国内变
比测试中技术先进，测试项目完善，测量参数全面的变比测试仪。

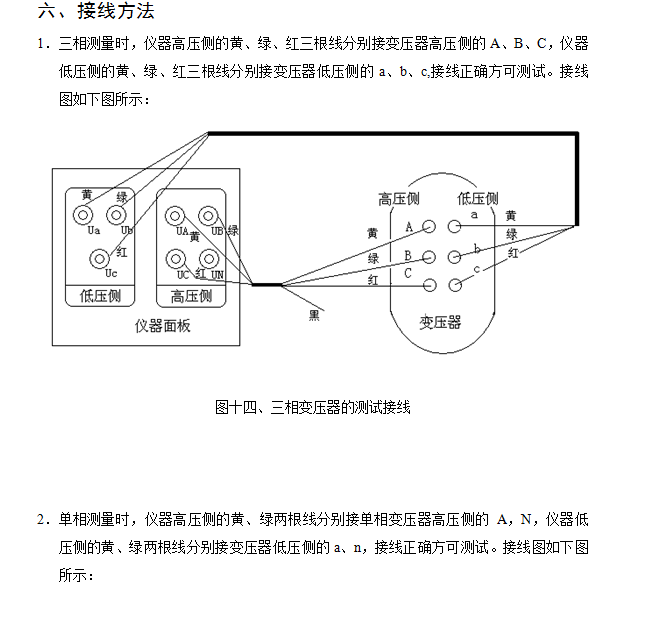

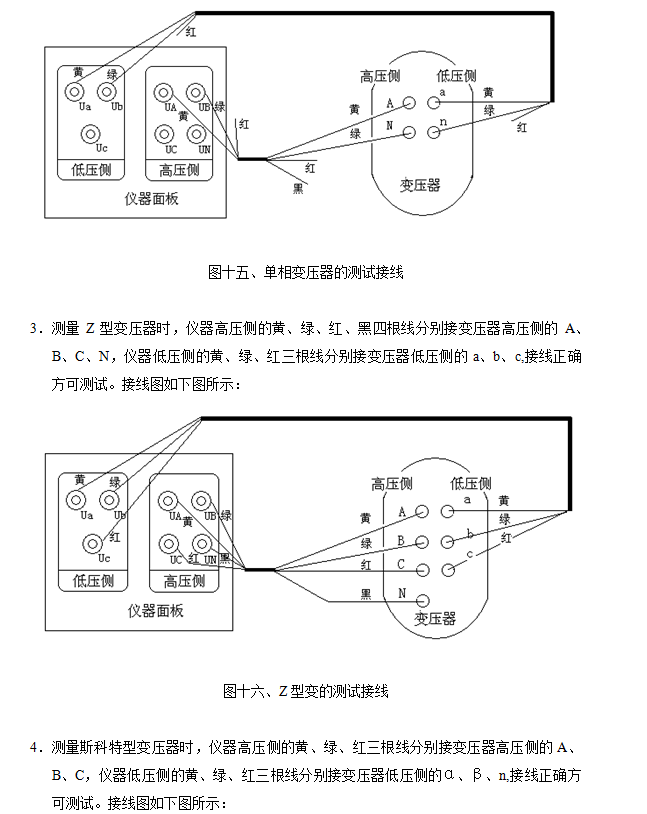

三相测量时，仪器高压侧的黄、绿、红三根线分别接变压器高压侧的A、B、C，仪器低压侧的黄、绿、红三根线分别接变压器低压侧的a、b、c,接线正确方可测试。

电池维护及充电
仪器采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。
仪器须及时充电，避免电池深度放电影响电池寿命，
正常使用的情况下尽可能每天充电（长期不用最好在一个月内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上，因内部有充电保护功能，可以对仪器连续充电。
每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态，重新装入电池后，不能直接工作，需要用充电器给加电使之解除保护状态，才可正常工作。

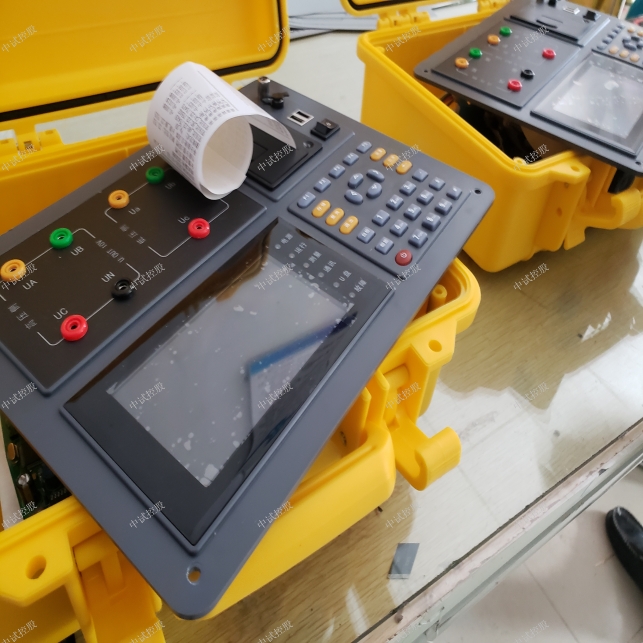

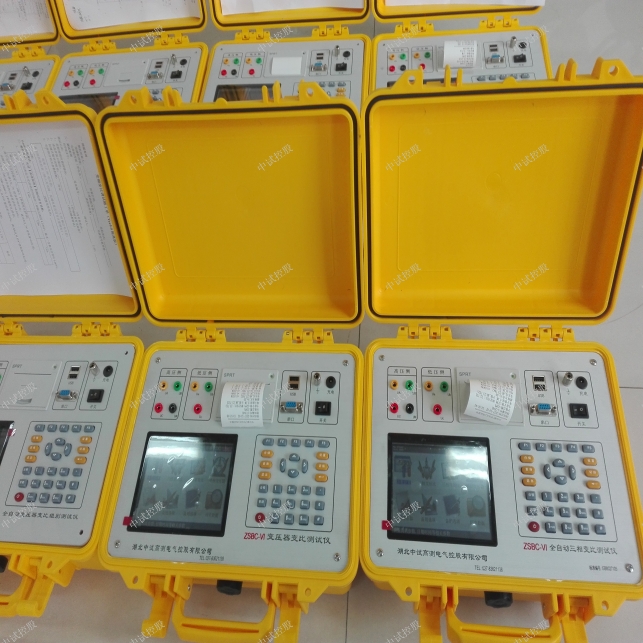

变压器变比测试仪相关面板图如下：

根据IEC及国家有关标准规定：在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障

变压器变比测试仪：根源上测试变压器并列运行的测试问题，适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术先进，测试项目完善，测量参数全面的变比测试仪。

中试控股变压器变比测试仪可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角。

中试控股践行“精细制造，深耕技术”产出变压器变比测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

功 能高低压电流互感器一二次回路的电流、变比、极性、相别、比差、角差、漏电流在线测试；变压器两侧电流大小、变比在线测试；负荷电流、大电流、漏电流测试电 源DC 3.7V可充锂电池，USB充电接口，连续工作约10小时测试方式高压一次钩式CT，可以挂在线路上测试低压一次柔性CT二次钳形CT传输方式433MHz无线传输，直线传输距离约160m显示模式3.5寸真彩液晶屏显示，按上下箭头键调整背光亮度高低压切换测试界面下按左右箭头键切换选择测试高压CT变比还是测试低压CT变比可测线径钩式检测仪：Ф168mm导线，或168mm×245mm母排柔性电流钳：Ф300mm(可定制更大内径的线圈)低压电流钳：Ф7.5mm×13mm测量范围钩式检测仪：AC 0.00A~5000A柔性电流钳：AC 0.00A~10000A低压电流钳：AC 0.00mA～20A分 辨 力钩式检测仪：10mA柔性电流钳：10mA低压电流钳：0.01mA高压一次电流精度0.00A～99.9A: ±2%±5dgt (23℃±3℃，80%RH以下)100A～499A: ±3%±5dgt (23℃±3℃，80%RH以下)500A～5000A: ±4%±5dgt (23℃±3℃，80%RH以下)低压一次电流精度0.00A～99.9A: ±3%±5dgt (23℃±3℃，80%RH以下)100A～10kA: ±3%±3dgt (23℃±3℃，80%RH以下)二次电流精度0.00mA～20A: ±2%±5dgt (23℃±3℃，70%RH以下)变 比两种变比显示:(一二次回路实测电流变比；以二次回路5A的折算变比；变比最大1：9999）换 档自动换档绝缘杆尺寸拉伸后长约5m；收缩后长约1m(5节)数据存储5000组采样速率1次/秒仪表尺寸高压检测仪：长宽厚310mm×270mm×52mm低压柔性钳：长宽厚146mm×115mm×23mm接收器：长宽厚250mm×100mm×40mm二次钳：长宽厚220mm×45mm×30mm线路电压高压CT变比测量下，35kV以下裸导线测试，110kV以下有安全绝缘外皮的线缆测试。(带绝缘杆操作)数据保持测量界面下按HOLD键保持数据，再按HOLD键取消保持退出功能按ESC键退出当前功能界面，返回上级目录位置误差高压检测仪：A区无位置误差；B区约增加0.2%；C区约增加2%柔性电流钳：被测导线应尽量处于柔性线圈的中心位置，不要靠近开合口处，开合口处测试误差约增大一倍或更多。数据查阅进入数据查阅模式后，按箭头键翻阅所存数据溢出显示电流超量程溢出功能：“OL A”符号显示无信号指示当接收器没有收到发射信号时动态显示“----”符号自动关机开机约15分钟后，仪表自动关机，以降低电池消耗电池电压当电池电压低于3.2V时，电池电压低符号显示，提醒充电仪表质量钩式检测仪：496g(含电池)接收器：395g(含电池)柔性钳：190g电流钳：230g绝缘杆：1.45kg总质量：12kg(含仪表箱)工作温湿度-10℃～40℃；80%Rh以下存放温湿度-10℃～60℃；70%Rh以下干 扰无433MHz同频信号干扰绝缘强度绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间)检测仪：2000V/rms(绝缘杆连接头与钩式检测仪顶端之间)接收器：2000V/rms(外壳前后两端之前)结 构防滴漏Ⅱ型

全自动变比组别测试仪技术指标

产品概述

国标GB1094-79规定：“电力变压器的变压比，除电压在35KV以下且小于3的变压器允许偏差为 0.5%”。对于传统的变比测量方法，大多采用QJ35电桥，其变比测量倍率低，操作繁琐，精度难以保证。已经不能适应现代测量快节奏，高效率的要求。为此，我公司采用现代电子技术，研制出了新一代全自动变比组别测试仪。

全自动变比组别测试仪是以单片机为核心进行测量计算和自动控制，全中文菜单操作界面，具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点的新一代智能化变比测试仪器。
