中试控股技术研究院鲁工为您讲解：变压器变比仪（实力大厂）

ZSBC-VI 变压器变比测试仪

参考标准：DL/T963-2005

简易读懂：变压器变比测试仪可以做什么?

变压器变比测试仪：用于电力变压器以及电压互感器的匝数比或电压比的测量，可满足变压器预防性试验规程等的试验；完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测；测试主变并列运行状态的变比测试仪。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

该仪器采用大屏幕真彩色液晶做为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可扩展存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。
仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。
参数
1、变比测量范围：0.8~10000。
2、测量速度快：8秒完成三相测试。
3、测量精度: 高压侧电压的测量精度0.05%
      低压侧电压的测量精度0.1%
      变比测量精度 0.1%


4、携带方便、适合野外作业。
5、工作电源：AC220V ±10%  DC12.6V
6、重量：3Kg
液晶界面

液晶显示界面主要有九屏，包括主菜单和八个子功能界面，下面分别加以详细介绍.

1．主菜单界面
主菜单如图三所示

图三、主菜单

当开机后显示主菜单，如图三所示的主菜单界面。主菜单共有八个功能选项，包括：参数设置、三相变压比、三相匝数比、单相变压器、Z型变压器、备用选项、备用选项、历史数据，通过↑、↓、←、→键进行选择，选中的项目文字为反白显示（图中选中项目为“参数设置”），按【↲】键进入相应功能界面；屏幕顶端一行显示状态参量，包括：程序版本号，日期时间等，同时显示出内部电池的电压幅值和剩余电量，以便操作人员随时观察仪器电池状态，当发现电池亏电时可及时充电；屏幕最下方一行为提示栏，为用户进行简单的操作提示，方便用户正确操作。

2．参数设置屏

在选中‘参数设置’功能时首先进入参数设置屏，如图四所示。

在参数设置屏中可见，需设置项目有：试品编号、额定变比、分接总数、等分接级、接线方式、设置日期、设置时间、界面风格。显示屏最下一行为提示行，提示操作人员如何进行操作，设置完毕后就按【退出】键返回；各项参数的含义和作用如下：

Ø  试品编号：指被测变压器的编号，最多可输入6位。

Ø  额定变比：指被测试变压器的额定档位的高压侧与低压侧的电压变比值

Ø  分接总数：指变压器分接开关总的档位数

Ø  等分接级：变压器每档调整的电压百分比

Ø  接线方式：预设变压器的接线方式，不影响测试，显示于测试结果中

Ø  设置日期：设置当前的日期

Ø  设置时间：设置当前的时间

Ø  界面风格：改变界面颜色搭配风格，有蓝白和黑灰两种

图四、参数设置屏

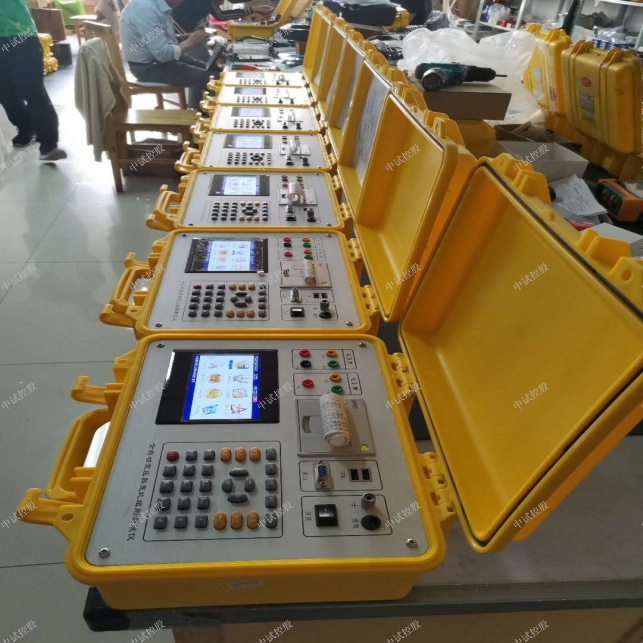

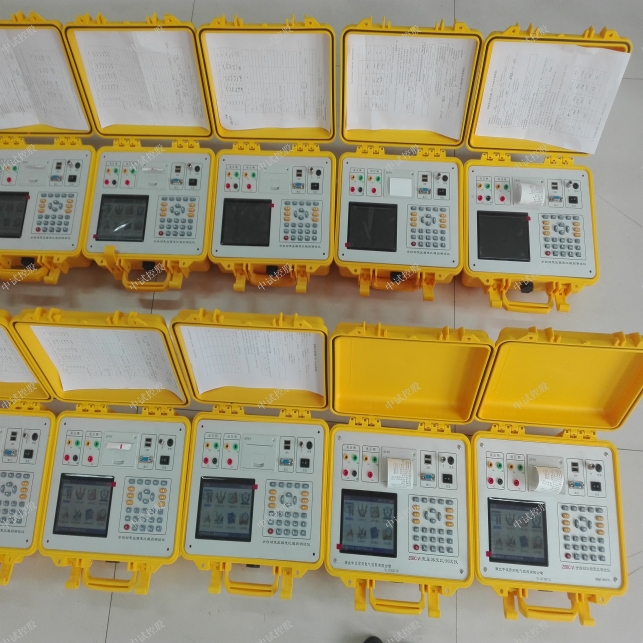

变压器变比测试仪相关面板图如下：

根据IEC及国家有关标准规定：在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障

变压器变比测试仪：根源上测试变压器并列运行的测试问题，适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术先进，测试项目完善，测量参数全面的变比测试仪。

中试控股变压器变比测试仪可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角。

中试控股践行“精细制造，深耕技术”产出变压器变比测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

安装在高压绝缘杆端部的高压钳形表(以下简称钳表)所采集的电流信号，将采用无线传输方式发送

到手持式终端，终端则直接采集高压电流互感器二次电流。手持式终端将根据钳表两侧信号，实时计算电

流互感器一次，二次电流及变比，以保证操作过程的安全性与可靠性。抽拉式高压绝缘操作杆伸长可达5

米，确保操作过程的人身安全。

   无线高压电流互感器变比测试仪突破传统结构，专为在线测量60KV以下高低压电流互感器一二次回路

的电流、变比、比差、角差、相别、极性、漏电流等而精心设计制造的，采用最新CT技术及掩膜数字集成

技术，由专用高压检测仪、低压电流钳、主机、高压绝缘杆、监控软件等组成，其无线传送测试数据能穿

透楼房障碍，直线传输距离达30米。若不使用绝缘杆，还可以当作高精度低压钳形电流表、漏电流表使用

，能准确测出0.01mA～1000A的电流或漏电流。

    高低压电流互感器变比测试仪是针对高压计量用户的一种新型用电稽查设备。它可在不断电、不改线

的情况下检测60KV及以下的计量装置用电流互感器的变比和极性，还能检测互感器初级和次级的相间一致

性，从而有效的防止高压计量用户采取更换高低压电流互感器或电流互感器铭牌以及改变二次线极性或相

别达到少计费的窃电行为。该仪器使用简便、易于携带、安全系数高，是用电稽查人员不可多得的检测工

具。根据用户要求高压钳表可加液晶单独作为测量60KV以下高压线路电流的设备使用。

  1、电流钳选用特殊合金，采用最新CT技术及磁性屏蔽技术，几乎不受外界磁场的影响，确保了常年无

间断监测的高精度、高稳定性、高可靠性。

  2、主机豪华蓝屏LCD显示，一目了然，同时具有超大存储空间，能存储2800组数据。

  3、监控软件具有在线实时监控与历史查询功能，动态显示，波形指示，变比、频率指示、具有最大、

最小、平均值指示，具有报警值设定及报警指示功能，具有历史数据读取、查阅、保存、分析、处理、排

序、拟合曲线、报表、打印等功能。

  4、高压检测仪连接5节绝缘杆，可用于60KV以下的高低压线路电流测量、互感器、变压器两侧电流大小

、变比测试，在线电流监测，其专用高压电流钳通过按压或退拔绝缘杆能方便钳夹或撤离被测导线，省时

快捷，广泛应用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测、电力稽查、反窃

电、野外电工作业等。绝缘杆轻便，具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘、可伸缩等特点。

  5、无线高压电流互感器变比测试仪简称无线高压变比测试仪，同时具有：高低压钳形电流表、高空电

流测试仪、高空漏电流测试仪、高精度钳形漏电流表等产品的功能。

  6、KDCT-9510无线高压电流互感器变比测试仪同时具有一二次回路核相、相序判断等功能。

  7、数据保持：按HOLD键保持数据，HOLD符号显示，再按HOLD键取消保持

  8、数据查阅：按HOLD键+POWER键可以进入数据查阅模式

  9、溢出显示：超量程溢出功能：“OL A”符号显示

  10、无信号指示：当主机没有收到发射信号时提示“无信号”

  11、自动关机：开机约15分钟后，仪表自动关机，以降低电池消耗（可以取消自动关机功能）

  12、电池电压：当电池电压低于4.8V时，电池电压低符号显示，提醒更换电池

  1、功能：高低压电流互感器一二次回路的电流、变比、比差、角差、相别、极性、漏电流在线测试监

控；变压器两侧电流大小、变比在线测试监控；高空电流、漏电流测试；一二次回路核相、相序判断功能

  2、电源：DC6V 碱性干电池（1.5V AAA×4）

  3、测试方式：钳形CT

  4、传输方式：无线传输，直线传输最大距离约30m

  5、显示模式LCD：128dots×64dots；蓝屏背光功能，适合昏暗场所

  6、主机尺寸：宽高厚75mm×170mm×30mm主机重量：约240g（含电池）

     高压电流钳：76mm×255mm×31mm高压检测仪：约335g（含电池）

     低压尖嘴电流钳：宽高厚40mm×138mm×20mm低压尖嘴电流钳：约190g（标配）

     钳口尺寸高压电流钳：φ48mm

     低压尖嘴电流钳：φ7.5mm×14mm

     绝缘杆尺寸：φ32mm，1m/节（5节）
