ZSBC-VI 变压器变比测试仪

参考标准：DL/T963-2005

简易读懂：变压器变比测试仪可以做什么?

变压器变比测试仪：用于电力变压器以及电压互感器的匝数比或电压比的测量，可满足变压器预防性试验规程等的试验；完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测；测试主变并列运行状态的变比测试仪。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

该仪器采用大屏幕真彩色液晶做为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可扩展存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。

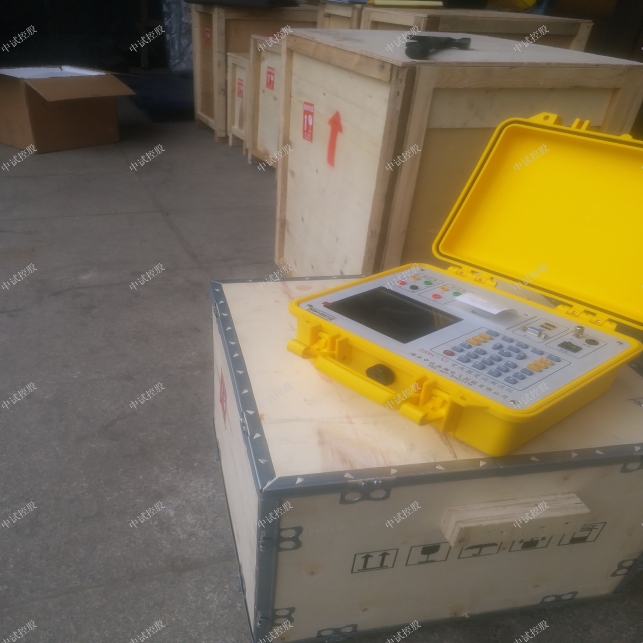

仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。
参数
1、变比测量范围：0.8~10000。
2、测量速度快：8秒完成三相测试。
3、测量精度: 高压侧电压的测量精度0.05%
      低压侧电压的测量精度0.1%
      变比测量精度 0.1%


4、携带方便、适合野外作业。
5、工作电源：AC220V ±10%  DC12.6V
6、重量：3Kg
液晶界面

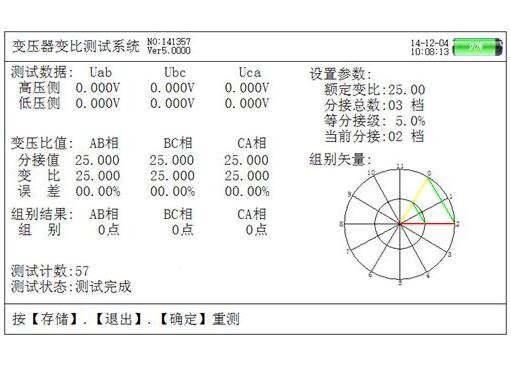

液晶显示界面主要有九屏，包括主菜单和八个子功能界面，下面分别加以详细介绍.

1．主菜单界面

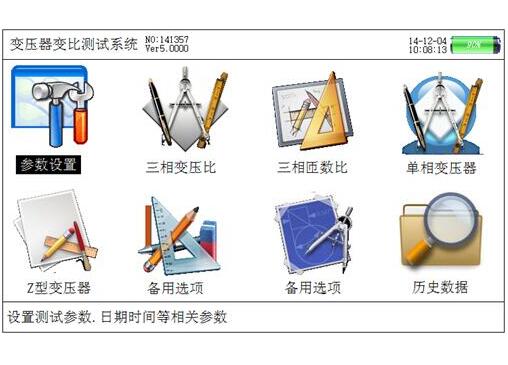

主菜单如图三所示

图三、主菜单

当开机后显示主菜单，如图三所示的主菜单界面。主菜单共有八个功能选项，包括：参数设置、三相变压比、三相匝数比、单相变压器、Z型变压器、备用选项、备用选项、历史数据，通过↑、↓、←、→键进行选择，选中的项目文字为反白显示（图中选中项目为“参数设置”），按【↲】键进入相应功能界面；屏幕顶端一行显示状态参量，包括：程序版本号，日期时间等，同时显示出内部电池的电压幅值和剩余电量，以便操作人员随时观察仪器电池状态，当发现电池亏电时可及时充电；屏幕最下方一行为提示栏，为用户进行简单的操作提示，方便用户正确操作。

2．参数设置屏

在选中‘参数设置’功能时首先进入参数设置屏，如图四所示。

在参数设置屏中可见，需设置项目有：试品编号、额定变比、分接总数、等分接级、接线方式、设置日期、设置时间、界面风格。显示屏最下一行为提示行，提示操作人员如何进行操作，设置完毕后就按【退出】键返回；各项参数的含义和作用如下：

Ø  试品编号：指被测变压器的编号，最多可输入6位。

Ø  额定变比：指被测试变压器的额定档位的高压侧与低压侧的电压变比值

Ø  分接总数：指变压器分接开关总的档位数

Ø  等分接级：变压器每档调整的电压百分比

Ø  接线方式：预设变压器的接线方式，不影响测试，显示于测试结果中

Ø  设置日期：设置当前的日期

Ø  设置时间：设置当前的时间

Ø  界面风格：改变界面颜色搭配风格，有蓝白和黑灰两种

图四、参数设置屏

变压器变比测试仪相关面板图如下：

根据IEC及国家有关标准规定：在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障

变压器变比测试仪：根源上测试变压器并列运行的测试问题，适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术先进，测试项目完善，测量参数全面的变比测试仪。

中试控股变压器变比测试仪可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角。

中试控股践行“精细制造，深耕技术”产出变压器变比测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

技术数据

准 确  等 级： 0.001级

额定输入电压： 0-600V。

3. 输 出  电 压： 0～555.55555V(或0～50V)

4. 额 定  频 率： 50Hz

5. 设计变比测试范围：1～10000

6. 绝缘强度：2.5KV耐压3分钟，绝缘电阻≥50MΩ

7. 连接组别：Y/Y0、Y/Y6、D/D0、D/D6、Y/D11、Y/D5、D/Y11、D/Y5

《一级承试资质》全自动变比组别测试仪总体介绍

产品介绍

一、产品简介

   用变比电桥测量变压器的变比，操作过程繁琐，测量范围狭窄，已经不适应现代测量的快节奏、高效率的要求。《一级承试资质》全自动变比组别测试仪它体积小，重量轻，精度高，稳定性好。《一级承试资质》全自动变比组别测试仪采用了大屏幕汉字显示、菜单操作，界面友好。变比组别可一次测完。它是电力工业部门的理想测试仪器。

二、主要功能及特点

1．自动测量接线组别。

2．自动进行组别变换。

3．自动切换相序。

4．自动切换量程。

5．自动校表。

6．输入标准变比后，能自动计算出相对误差。

7. 一次测量完成，自动切断试验电压 。

8. 设置数据,测量结果自动保存，可查看以前数据。

9. 测量有载变压器,只输入一次变比。

三、主要技术指标

1．变比测量范围： 1—10000

2．组别：1—12点

3．精度: 1-1000 0.2 级   1000-10000 0.5级

4. 电源：AC220V ±10%，50HZ

5．使用环境温度：-5℃ ─ 40℃

6．使用环境湿度：＜85%

7. 体积：430×320×215mm3

8. 重量：8Kg
