中试控股技术研究院鲁工为您讲解：铁路电气系统斯科特变压器变比测试仪（0.8～10000）

ZSBC-VI 变压器变比测试仪

参考标准：DL/T963-2005

简易读懂：变压器变比测试仪可以做什么?

变压器变比测试仪：用于电力变压器以及电压互感器的匝数比或电压比的测量，可满足变压器预防性试验规程等的试验；完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测；测试主变并列运行状态的变比测试仪。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

电池维护及充电
仪器采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。
仪器须及时充电，避免电池深度放电影响电池寿命，
正常使用的情况下尽可能每天充电（长期不用最好在一个月内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上，因内部有充电保护功能，可以对仪器连续充电。
每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态，重新装入电池后，不能直接工作，需要用充电器给加电使之解除保护状态，才可正常工作。

产品参数
1、变比测量范围：0.8~10000。
2、测量速度快：8秒完成三相测试。
3、测量精度: 高压侧电压的测量精度0.05%
      低压侧电压的测量精度0.1%
      变比测量精度 0.1%
4、携带方便、适合野外作业。
5、工作电源：AC220V ±10%  DC12.6V
6、重量：3Kg

注意事项
1．在测量前要确保被测设备处于停电状态，各测试端子不能接地。
2．测量接线一定要严格按说明书操作，否则后果自负。
3．测试之前一定要认真检查设置的参数是否正确。
4．充电时最好使用有地线的电源插座。
5．不能在过量限的情况下工作。
6．严禁高低压接反。

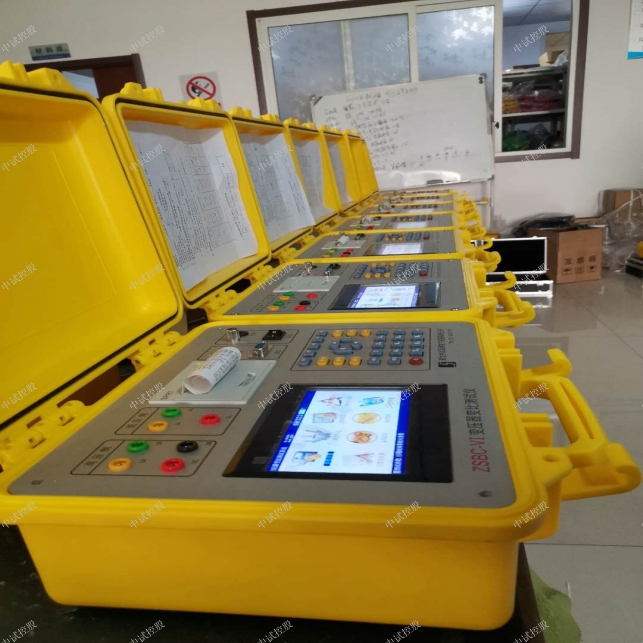

变压器变比测试仪相关面板图如下：

根据IEC及国家有关标准规定：在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障

变压器变比测试仪：根源上测试变压器并列运行的测试问题，适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术先进，测试项目完善，测量参数全面的变比测试仪。

中试控股变压器变比测试仪可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角。

中试控股践行“精细制造，深耕技术”产出变压器变比测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

变    比

3种变比显示:(一二次回路实测电流变比；以二次回路5A的折算变比；以变压器10kV/380V的10kV-YY的折

算变比)，变比最大1：1千万(1.0K7)

数据存储

3000组，按HOLD键保持数据并自动编号存储（掉电或更换电池不会丢失数据）

线路电压

60kV以下线路测试(必须带5节绝缘杆操作)

数据保持

按HOLD键保持数据，HOLD符号显示，再按HOLD键取消保持

数据查阅

按HOLD键+POWER键可以进入数据查阅模式

溢出显示

超量程溢出功能：“OL A”符号显示

无信号指示

当主机没有收到发射信号时提示“无信号”

自动关机

开机约15分钟后，仪表将自动关机

电池电压

当电池电压低于4.8V时，电池电压低符号显示，提醒更换电池

仪表质量

主机：240g(含电池)

高压检测仪：335g(含电池)

低压电流钳：150g

总质量：5kg(含仪表箱和绝缘杆)

外界干扰

无特强电磁场；无433MHz、315MHz同频干扰

工作温湿度

-25℃～45℃； 80%Rh以下

存放温湿度

-10℃～60℃； 70%Rh以下

绝缘杆尺寸

φ32mm，1m/节,5节

低压电流钳引线长

2米

绝缘强度

高压检测仪：AC100kV/rms (第5节绝缘杆与高压电流钳钳芯之间)

主机与低压电流钳：AC1000V/rms

结    构

防滴漏Ⅱ型（高压检测仪）

变压器变比测试仪电科院推荐

◆

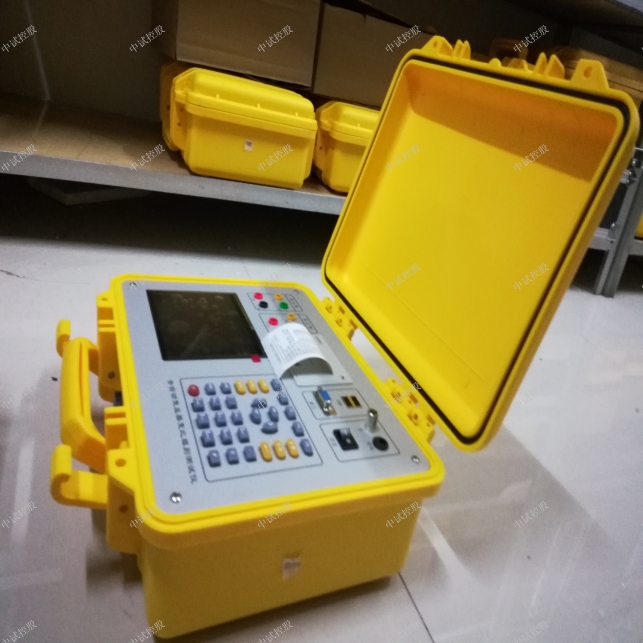

变压器变比测试仪

产品特点

   1、全自动变比测量功能，无需设置任何参数即可自动完成三相变比、绕组接线方式和组别标号的测量

，轻松操作，一按即可。

   2、可自动测量、三相连续测量、单相测量变压器变压比，并可计算变比误差。

   3、可测量Y/y、Y/d、D/y、D/d、ZN/y、ZN/d等各种联结组别的变压器。

   4、可测量高低压侧绕组接线方式和组别标号，尤其适用于未知组别变压器测量。

   5、完善的保护功能，具有定量输出过载保护及过电压保护。

   6、在激磁电流较大时可自动降低输出电压，以适应低额定电压和大激磁电流的变压器。

   7、自动跟踪测量有载开关分接位置，无需重复输入参数。

   8、体积小，重量轻，测量准确，速度快。

   9、可存储或打印全部测量结果，本仪器内置不掉电存储器和微型打印机，可长期保存测量数据并可随
