中试控股技术研究院鲁工为您讲解：轻型耐压试验仪(大型工厂)

ZSYD(JZ)工频耐压试验装置(交直流试验变压器及控制箱)

参考标准：DL/T 474.4-2018

简易读懂：工频耐压试验装置可以做什么?

工频耐压成套装置：工频交流试验，用于各种电器产品、电气设备、绝缘材料等在规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷及衡量承受过电压的能力，有过压、过流保护，满足10KV开关柜、变压器、断路器、绝缘子、互感器、电缆等交直流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSYDJC-20KVA/150KV高压试验变压器参数：
容量：20KVA
输入电压：AC400V  50Hz
输入电流：50A
输出电压：AC150KV
输出电流：AC133mA
串级电压：400V

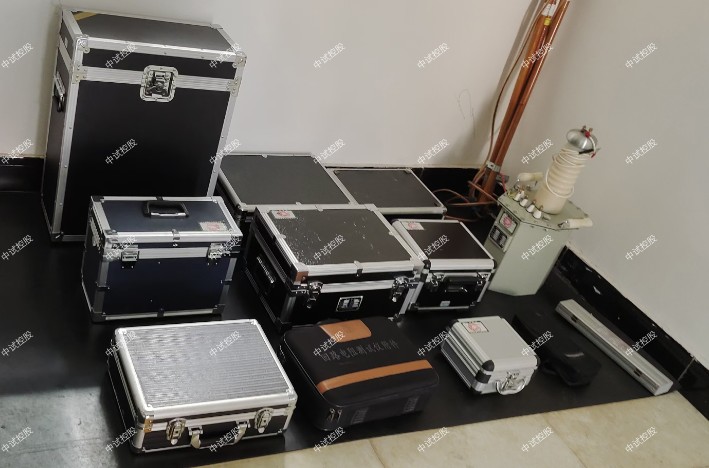

ZSYDJ-50KVA/100KV工频耐压试验装置(交直流试验变压器及控制箱)
工频耐压试验装置(交直流试验变压器及控制箱)是中试控股基本的试验设备。用于对各种电器产品、电气元件、绝缘材料等进行试验大纲规定电压下的绝缘强度试验,以考核产品的绝缘缺陷,衡量被试品的过电压能力。它由高压试验变压器、电动控制台、调压器等组成。下面就各个部分的使用加以说明。
1,结构:
交流试验变压器铁芯采用优质冷扎取向硅钢片叠制而成。线圈为同心宝塔形多层圆筒环氧树脂浇注式。低压线圈在内,高压线圈在外,箱体为八角形,装有铁轮。配套控制台为铁外壳台式结构。设备具有外形美观,移动方便等特点。
2,工作原理:
用工频两相380V电源接入电动控制台,经感应调压器调节0～400V电压输入至试验变压器初级绕组,根据电磁感应原理,在次级绕组得到可调的工频电压。
3,技术参数:
A,试验变压器技术参数：
容量50KVA
输入电压：AC400V
输入电流：125A
输出电压：150KV
输出电流：0.5A
仪表电压：100V
B,配套控制台技术参数:
容量50KVA
输入电压：两相AC380V+N
输入电流：131A
输出电压：单相AC0-430V
输出电流：125A

工频耐压试验装置选型表如下：

根据部颁标准定，我国试验变压器的电压等级有：5kv、10kv、25kv、35kv、50kv、100kv、150kv、300kv等;容量等级有：3KVA、5KVA、10KVA、25KVA、50KVA、100KVA、150KVA、200KVA等

工频耐压试验装置：就是做耐压试验的设备，它是一套组合设备，为了耐压试验能顺利准确地进行，针对不同被试品，串联谐振装置的组件是不同的。所以请务必准确选型，技术部为您量身制定选型方案。

中试控股工频耐压试验装置产品适用性好，实用可靠，效率高，事半功倍 | 是很多企业以及电力工作者信赖的好伙伴。

中试控股践行“精细制造，深耕技术”产出工频耐压试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

电压等级在35kV及以上的变压器，在交接时，应提交变压器及非纯瓷套管的出厂试验记录。对新装或大检修时更换过线圈的试验变压器，在验收时必须作下列试验：1.试验外壳和油枕2.试验变压器外壳中及套管内的油3.用摇表测量变压器线圈的绝缘电阻，及检查可以测到的夹紧螺丝的绝缘。4.测定变压比5.测定线卷的欧姆电阻6.确定线卷接线的组别7.测定空载电流和损失8.测定短路损失和短路电压9.变压器主绝缘、套管和夹紧螺栓作交流耐压试验10.空载时线卷层间绝缘的耐压试验，线卷层间绝缘试验须在主绝缘试验之后进行。
负载损耗，都是试验接线图的，看你采用什麽方式，三相四线，还是三相三线测量。不过什麽方式，都是，高压施加电压，低压端短接。然後调压器升到额定电流，此时的功率之和就是负载损耗，此时的电压就是阻抗电压

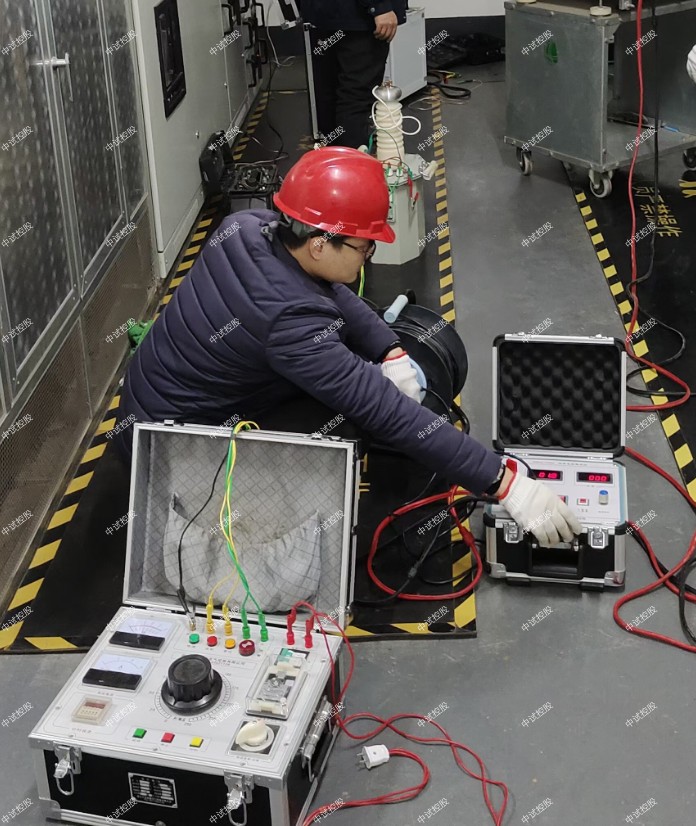

1. 试验变压器应和操作箱（台）配套使用，操作箱（台）的使用方法，请详细参阅操作箱（台）使用说明书。

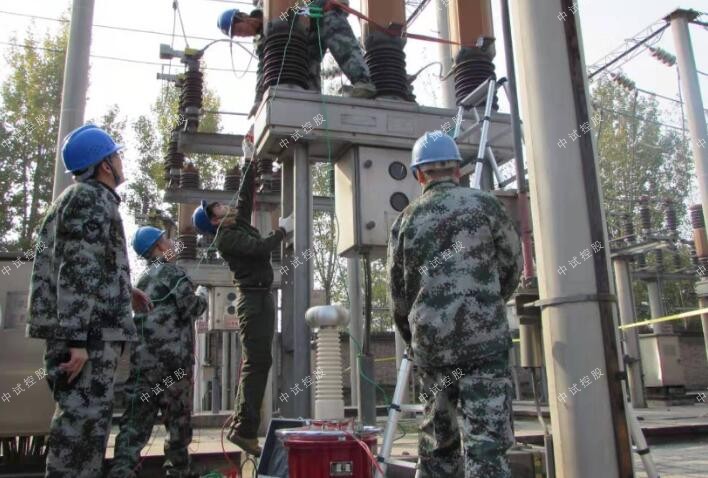

2. 变压器外壳、高压尾必须接地。为确保安全，试验人员和其它被试验设备与试验变压器之间必须保持足够的距离。
