中试控股技术研究院鲁工为您讲解：电容器耐压装置（源头大厂）

ZSYD(JZ)工频耐压试验装置(交直流试验变压器及控制箱)

参考标准：DL/T 474.4-2018

简易读懂：工频耐压试验装置可以做什么?

工频耐压成套装置：工频交流试验，用于各种电器产品、电气设备、绝缘材料等在规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷及衡量承受过电压的能力，有过压、过流保护，满足10KV开关柜、变压器、断路器、绝缘子、互感器、电缆等交直流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSYDJC-20KVA/300KV串级变压器及控制台

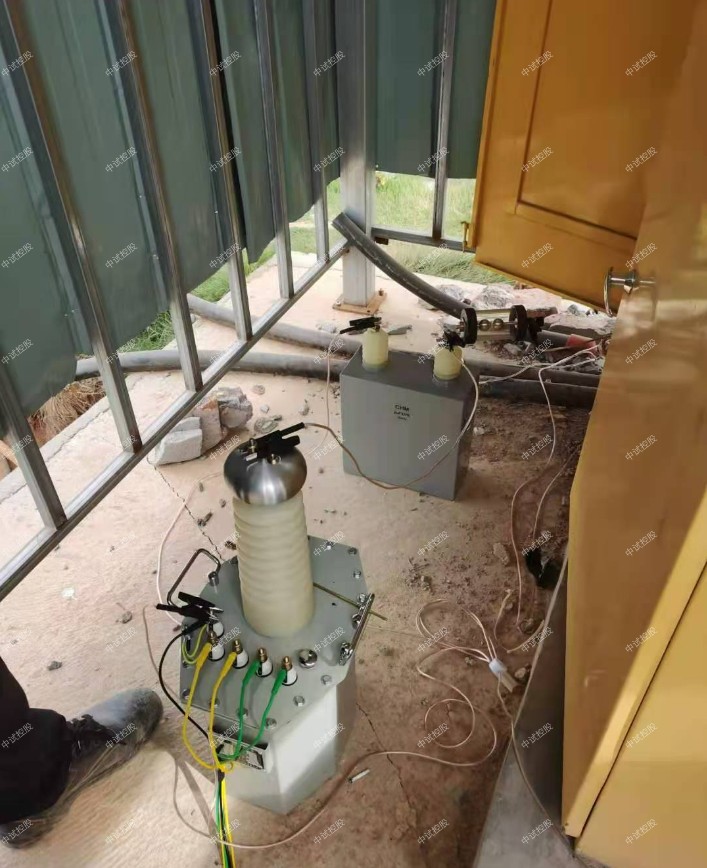

友情提示：设备使用前务必按图示要求可靠接地！
一、 概述
本套产品是由高压试验变压器2台、控制台1台、100KV绝缘支架1个四部分组成。其性能优越、功能多，体积小，使用可靠，外形美观，操作维修方便。

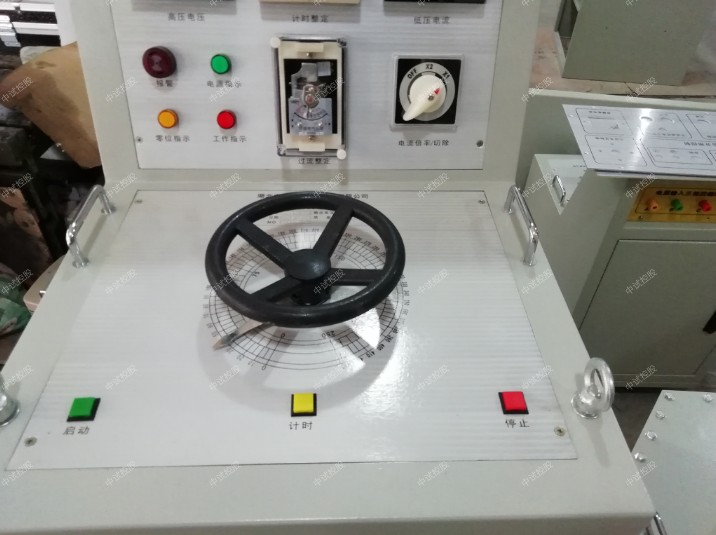

二、 结构及面板布置示意图
操作台为台式结构，壳体为冷扎钢板结构，面板采用铝合金拉丝工艺，面板元件布置如下：
1—停止按钮           2—计时按钮         3—启动按钮
 4—输出调节          5—零位指示          6—工作指示
 7—声光报警          8—电源指示          9—高压电压
 10—计时整定   11—高压泄漏电流指示（定制，通用操作台无）
12—电流倍率/切除   13—低压电流   14—过流保护整定   15—电源输入端子  16—电压输出端子  17—仪表端子      18—高压端子(定制，通用无)   19—接地
具体元件布置以实物为主

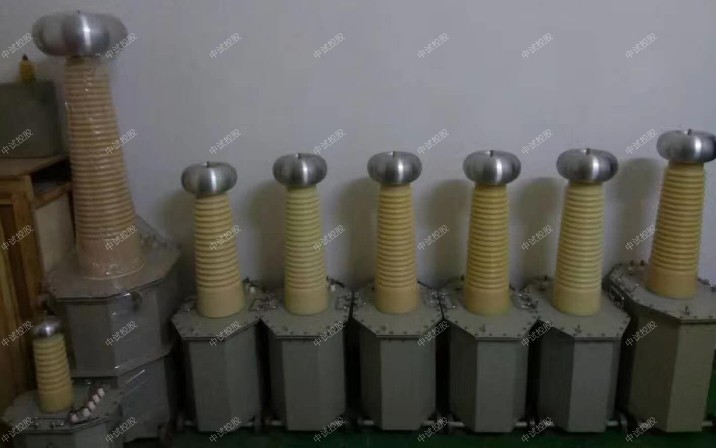

变压器为八角形钢板结构，表层喷塑国际流行色，具有结构合理、外形美观、移动方便等特点。
变压器结构示意图如下：
20—油塞盖  21—输入  22—仪表  23—高压尾   24—均压球  25—150KV高压输出接线端子   26-串级接线端子

控制台原理示意图
符号说明：
X1，X2——电源输入端子  X3，X4——电压输出端子        X5，X6——仪表输入端子      X7——外壳接地端子
FU1，FU2——主回路保险      FU3，FU4——控制回路保险
SQ——调压器零位开关        SB1——启动按钮
SB2——停止按钮             SB3——计时按钮
KM——主回路接触器          KA——过流继电器
KT——时间继电器            SA——转换开关
T——调压器                 TA——电流互感器
HY——零位指示灯（黄灯）   HG——电源指示灯（绿灯）      HR——工作指示灯（红灯）    PV——高压电压指示
PA——低压电流指示          KM1～KM5——接触器触点

工频耐压试验装置选型表如下：

根据部颁标准定，我国试验变压器的电压等级有：5kv、10kv、25kv、35kv、50kv、100kv、150kv、300kv等;容量等级有：3KVA、5KVA、10KVA、25KVA、50KVA、100KVA、150KVA、200KVA等

工频耐压试验装置：就是做耐压试验的设备，它是一套组合设备，为了耐压试验能顺利准确地进行，针对不同被试品，串联谐振装置的组件是不同的。所以请务必准确选型，技术部为您量身制定选型方案。

中试控股工频耐压试验装置产品适用性好，实用可靠，效率高，事半功倍 | 是很多企业以及电力工作者信赖的好伙伴。

中试控股践行“精细制造，深耕技术”产出工频耐压试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。
