中试控股技术博士研究所团队为您解答：200kVA/200kV工频耐压测试仪

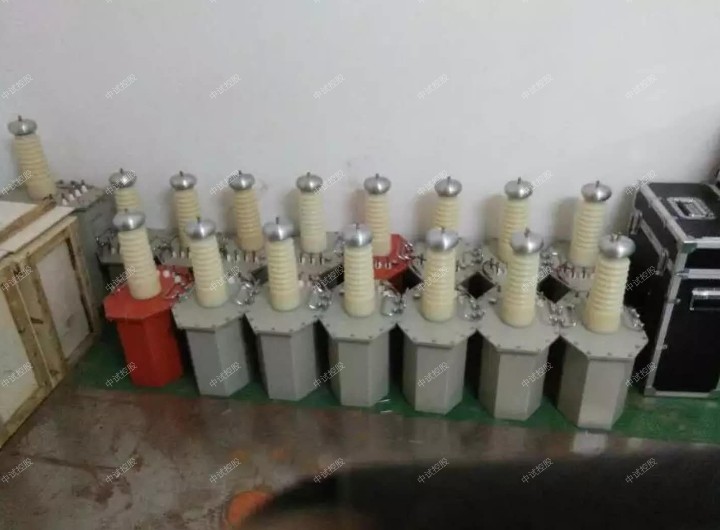

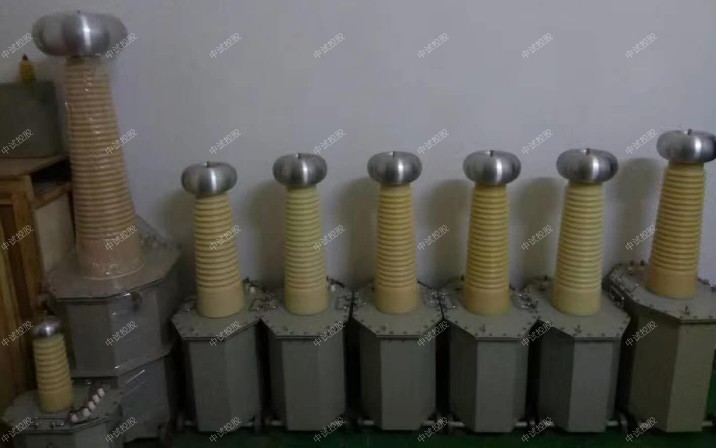

ZSGTB干式试验变压器现场试验时的操作方法
1. 试验前，应将干式试验变压器的高压尾“ ┻ ”端可靠接地，否则将危及人身与设备的安全。
2. 操作前必须熟悉5kv干式试验变压器与电源控制箱的电气原理及使用方法。
3. 按接线图接线。
4. 准备工作和安全措施就绪，空试一次设备。
5. 接上被试品。
6. 合上电源，控制箱(台)电源指示灯亮。
7. 按下合闸按钮，合闸指示灯亮。
8. 顺时针均匀加压，注视电压表到达的阶段电压幅值及被试品情况直至额定试验电压。
9. 持续规定耐压时间并注视电流表及被试品。
10. 耐压时间到，注视kV表并迅速将调压器回零。
11. 用放电棒经电阻放电，然后直接接地放电。
12. 高压部分可能被充电部位一一放电，改变或拆除高压线引线，至此一次(相)试验终止。

ZSYDJ-10KVA-100KV工频耐压试验装置电气原理图
符号说明：
X1，X2——电源输入端子  X3，X4——电压输出端子        X5，X6——仪表输入端子     X7——外壳接地端子
FU1——主回路或保险         FU2——控制回路保险
SQ——调压器零位开关        SB1——启动按钮
SB2——停止按钮             SB3——计时按钮
KM——主回路接触器          KA——过流继电器
KT——时间继电器            SA——转换开关
T——调压器                 HY——零位指示灯（黄灯）    HG——电源指示灯（绿灯） HR——工作指示灯（红灯）    PV——高压电压指示           PA——低压电流指示
KM1～KM5——接触器触点
