工频耐压交流试验装置

时间：2022-08-30

中试控股技术博士研究所团队为您解答：工频耐压交流试验装置

50Hz 工频耐压试验仪特征

先进技术试验变压器采用分隔油道的方法，可增加耐压击穿强度，减小体积

变频调速，升压速率可调，精确升压，误差不超过1%

当发生绝缘击穿时，系统速断保护，并瞬间锁定击穿时的电压电流值，保留事故数据
试验区内设置红外线报警装置，当有人员误入试验区域内，系统报警，切断电路。
根据试验电流电压关系，系统自动升压，当遇到特别现象时，仪器自动识别被试品绝缘状况，提醒用户停止升压，断开主电路

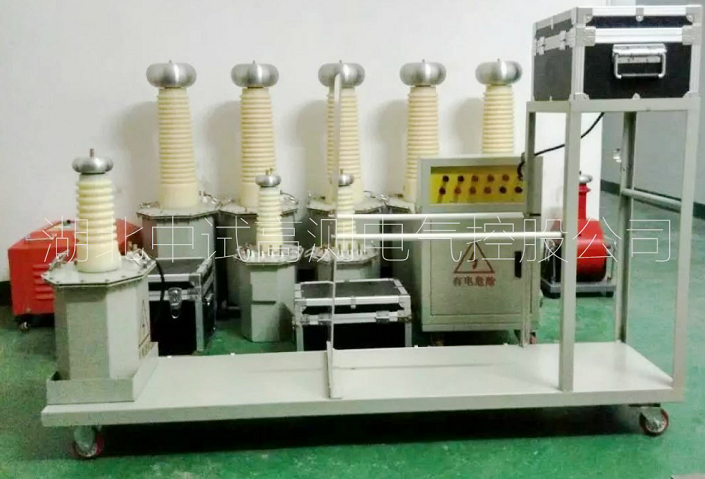

CQSB老化试验用工频试验变压器是根据国家新电力行业标准而设计的、性能先进的新型耐压试验设备。用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。它是鉴定电力设备绝缘强度的严格、有效和直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。

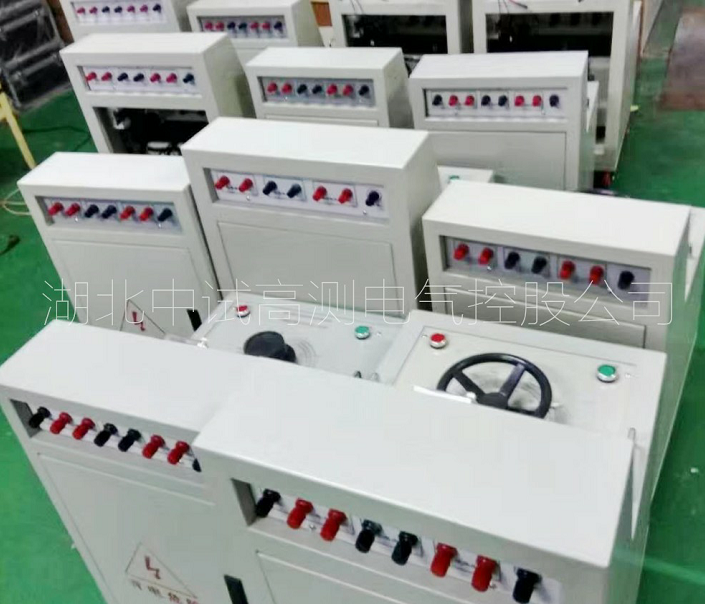

控制箱（台）参数

型号规格	容量（ kVA ）	输入电源			输出电压		重量（ kg ）
型号规格	容量（ kVA ）	相数	（ V ）	（ A ）	（ V ）	（ A ）	重量（ kg ）
CQSB-2/200	2	LN	220	9 .1	0-250	8	14
CQSB-3/200	3	LN	220	13.6	0-250	12	16
CQSB-5/200	5	LN	220	22.7	0-250	20	18
CQSB-10/200	10	LN	220	45.5	0-250	40	80
CQSB-15/400	15	AB	380	39.5	0-430	34.9	90
CQSB-20/400	20	AB	380	52.6	0-430	46.5	100
CQSB-25/400	25	AB	380	62.5	0-430	58.1	120
CQSB-30/400	30	AB	380	78.9	0-430	69.8	140
CQSB -50/400	50	AB	380	131.5	0-430	116.63	160
CQSB -100/400	100	AB	380	263	0-430	232.5	200
说明： 1 、如有特殊参数要求，可按用户的技术参数进行设计制作。 2 、输出容量为 5kVA 以下（含 5kVA ）时控制部分为箱式，其它都为台式。

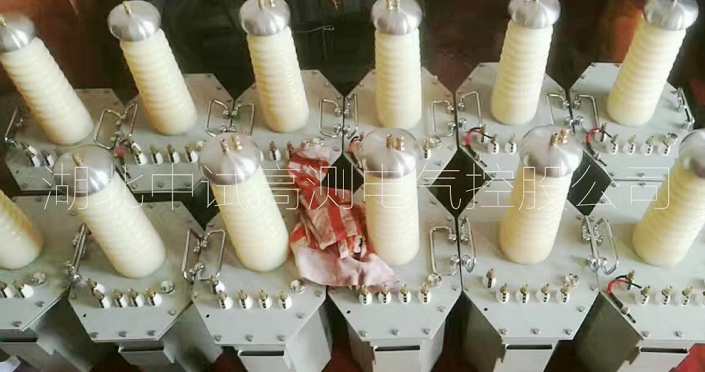

试验变压器参数

规格	容量	低压侧		高压侧		高压侧（交直流变压器）		测量变比	30 分钟温升	阻抗电压	空载电流	重量
	容量	电压	电流	交流输出		直流输出			30 分钟温升	阻抗电压	空载电流	重量
	kVA	V	A	电压 kV	电流	电压 kV	电流		℃	％	％	kg
1.5/50	1.5	200	7.5	50	30	70	21.4	500	10	10	<4	19.5
3/50	3	200	15	50	60	70	42.9	500	10	10	<4	27
5/50	5	200	25	50	100	70	71.4	500	10	10	<4	52
10/50	10	200	50	50	200	70	142.9	500	10	10	<4	80
15/50	15	400	37.5	50	300	70	214.3	500	10	8	<4	120
20/50	20	400	50	50	400	70	285.7	500	10	8	<4	140
30/50	30	400	75	50	600	70	428.6	500	10	8	<4	155
50/50	50	400	125	50	1000	70	714.3	500	10	8	<4	184
10/100	10	200	50	100	100	140	71.4	1000	10	10	<4	135
15/100	15	400	37.5	100	150	140	107.1	1000	10	8	<4	150
20/100	20	400	50	100	200	140	142.9	1000	10	8	<4	215
30/100	30	400	75	100	300	140	214.3	1000	10	8	<4	250
50/100	50	400	125	100	500	140	357.1	1000	10	8	<4	290
10/150	10	200	50	100	66.7	140	47.6	1500	10	10	<4	180
15/150	15	400	37.5	150	100	210	71.4	1500	10	8	<4	200
20/150	30	400	50	150	133.3	210	95.2	1500	10	8	<4	220
30/150	30	400	75	150	200	210	142.9	1500	10	8	<4	280
50/150	50	400	125	150	333.3	210	238.1	1500	10	8	<4	340
说明： 1 、如有特殊参数要求，可按用户的技术参数进行设计制作。 2 、上表的重量以油浸式试验变压器为例，干式试验变压器和充气式试验变压器稍有不同。

1、控制部分：箱式、台式、柜式
2、试验变压器：干式、气式、油式
3、特殊定制：一体式
4、本公司可按客户需求定制
