变频试验能考核变压器耐压仪

中试控股技术博士为您解答：输变电工程扩建、新安装或大修后投运对变动过内外接线的变压器，新架设或接线更动、走向发生变化的高压电源线路接入变电站、主设备大修后，竣工投运现场都要进行核相实验，即所谓的定相。核相是通过测量两条输电线路的相序和相位，然后将两条线路相序及相位一致的并入在一起。如电网合并、变电站的主接线形式、变压器的接线组别、电压互感器二次接线方式等都需要核相后方可接线。

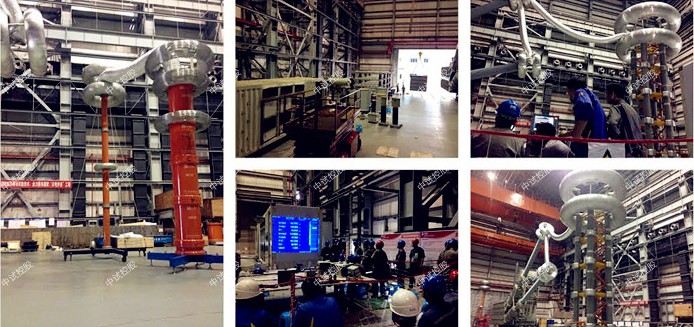

ZSBP-270KVA/54KV变频串联谐振成套试验装置

270指设备能输出的最大额定容量，单位为kVA

 54指设备能输出的电压等级，单位为kV；

（二）ZSBP-270kVA/54kV变频串联谐振耐压试验装置技术指标

1．额定电压：54KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

44kV-满足10kV开关,绝缘子,PT,CT,开关柜交流耐压试验；45kV-满足20kV电缆交流耐压试验；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．中试控股装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6．电缆试验时满负荷下品质因数：Q>30（与负载相关）

7．主变压器试验满负荷时品质因数：Q>30（与负载相关）

8. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

9．ZSBP-270KVA/54KV变频串联谐振成套试验装置输入电源：三相380V

10．频率调节范围：30Hz～300Hz

11．系统测量精度：1.5％

12．装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《高压谐振试验装置》                           DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）中试控股设备主要配置及技术参数说明：

1.变频电源一台：

额定功率：15kVA；

输入电压：三相380V 45～65Hz

输出电压：0～500V可调

输出电压频率：30～300Hz

0.1Hz步进可调

频率不稳定度≤0.02%

输出电流：0～30A

重量：16kg

2.高压谐振电抗器（共4台）：27kV/2.5A

 额定工作电压：27kV

额定工作电流：2.5A

额定电感量：45H

连续工作时间：60min

重量：65kg

温    升：小于60度

工作频率：30~300Hz

3.激励变一台：

额定容量：15kVA

输入电压：500V

ZSBP-270KVA/54KV变频串联谐振成套试验装置输出电压：1.8 KV；2.2kV; 2.6kV用于20kV交流耐压试验;

重量：65kg

4.电容分压器一台：DCF-60kV纯电容式

   自身电容量：2800pF

   工作频率：30～300Hz

   不确定度：1.5%

   额定电压:60kV/2800pF

   重量：10kg

 1，10kV开关等，中试控股试验电压为42kV，试验频率为30Hz～300Hz.   27kV电抗器2台串联

2，20kV电缆 300mm2 长度不大于2km，试验电压为45kV，试验频率为30Hz～300Hz.  27kV/2.5A电抗器2台串联2台并联

ZSBP-270KVA/54KV变频串联谐振成套试验装置技术参数

   输入电源:

电压： 380V±10%

频率： 50/60Hz

   输出电压：0-500V（输入380V）；

   输出波形：方波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.0%

   电压步进值： 1%，0.1%，0.01%

   运行连续工作时间：60分钟

用于输电线路工频参数测量的高精度仪器，对于输
电线路的一系列工频参数可进行精密的测量。该仪器具有体积小、重量轻、测量准确度高、稳定性好、它以大屏幕图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示；
变频试验能考核变压器耐压仪特征
1、可测量输电线路的正序和零序、相间、线地等各种相关参量、电压有效值、电流有效值、有功功率、无功功率等参数。
2、允许外接电压互感器和电流互感器进行扩展量程测量。
3、电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。
4、大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，液晶带亮度调节，可适应冬夏各季。
5、可随时将测试的数据通过232接口外接微型打印机将结果打印出来（232接口为选配功能）。
6、为配高压测量车的保留了与计算机通讯的RS232串口，可扩充校验数据上传功能，实现数据的集中管理。

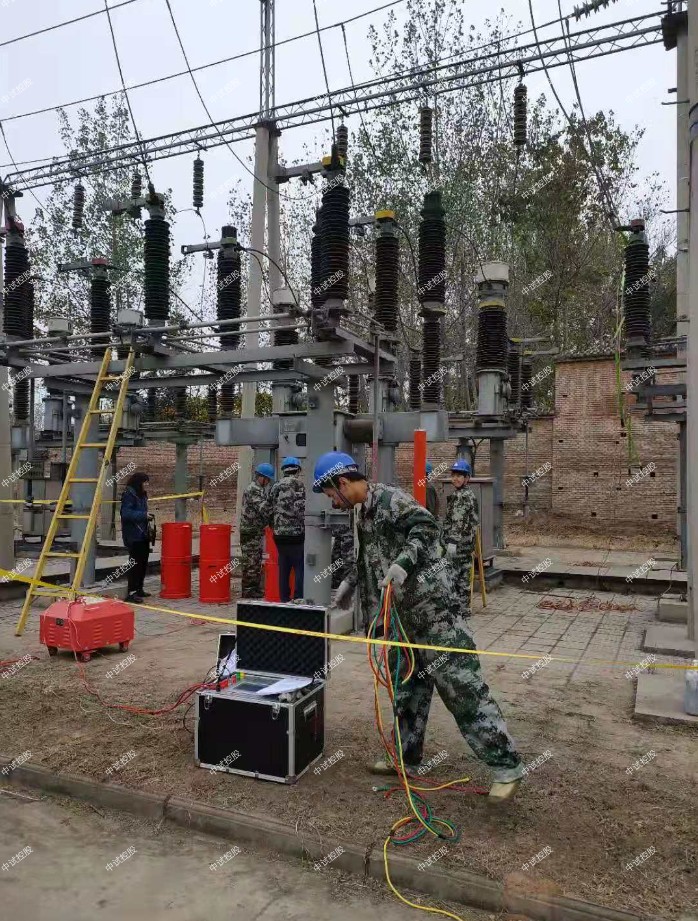

变频试验能考核变压器耐压仪核相的方法

核相实验分直接核相和间接核相两种。直接核相又因核相所用的测量器具不同分为如下几种:

（1）用万用表间接判断核相。适用于低压侧为380V/220V中性点直接接地的变压器核相、或电压互感器二次核相;

（2）高压核相器直接判断核相。适用于一切高压变压器的核相；两个不同的电网并网。中试控股讲解目前短距离使用有线高压核相器，距离较远的我们可以使用无线传输功能的高压核相器，这种方法适用于任何高压线路。

（3）利用线路本身测量绝缘电阻核实相位。利用架空线路本身直接定相的方法是有效可靠的，采用此法应使用2500V的绝缘电阻表，测量出相位间及相间对地的绝缘电阻，并设计出测量相位关系表。这种方法只用于离线测量。

相位、相序错误的危害

回路接线相序错误的后果。当相序不同的两个电源系统或接线组别不同的变压器时，将会造成短路事故，影响两台主变压器；

相序接错会使三相旋转电器反向旋转，影响设备、功率型仪表失常、计量失效;负序电压继电器长期保持动作状态，继电保护装置可能误动，影响正常其它。
