变压器实验耐压仪

中试控股技术博士为您解答：输电线路的纵联保护,就是用某种通信通道(简称通道)将输电线路两端或各端(对于名端线路)的保护装置纵向连接起来,将各端的电气量(电流、功率的方向等)传送到对端并加以比较,以判断故障是在本线路范围内还是在本线路范围之外,从而决定是否切断被保护线路。

输电线路的纵联保护随着所采用的通道、信号功能及其传输方式的不同,装置的原理、结构、性能和适用范围等方面都有很大的差别。
保护二次电压切换回路故障，主要是隔离开关辅助接点检修维护不到位，切换继电器检验质量不良及切换继电器的直流电源回路存在的问题。在投运前的验收工作中就要严格对待，不满足反措要求的必须坚决整改;在操作时做出异常情况要中止操作，报告调度，同时应认真检查分析，弄清楚情况后，景调度统一才能继续操作。

对于电压切换回路，每年必须对隔离开关辅助接点，切换继电器进行检查，重点在接触部分，要保证接触良好。尤其是隔离开关辅助接点接触不良的现象频频发生，对一次维护人员应有明确的规定。二次电压回路容易出问题的一个很重要的原因名就是忽视了它的定期检查和要求，因此必须对此有明确的规定。

按有关规程的规定对母线、引线或架空输电线的接头进行连接。在连接或运行中需要进行质量检查时，应做交流接头电阻比或直流接头电阻比试验，或在额定电流下做温升试验。

继电保护工作组根据输电线路纵联保护构成的基本原理,在广泛的意义上将纵联保护分为单元式保护和非单元式保护两大类。这种保护方式是从输电线路的每一端采集电气量的测量值,通过通信通道传送到其他各端。在各端将这些测量值进行直接比较,以决定保护装置是否应该动作跳闸。 根据这一定义,比较电流相位的相位差动保护、比较电流波形(幅值和相位)的电流差动保护都属于这一类; 所谓非单元式保护也是在输电线路各端对某种或某几种电气量进行测量,但并不将测量值直接传送到其他各端直接进行比较,而是传送根据这些测量值得到的对故障性质(如故障方向、故障位置等)的某种判断结果。输电线路测试仪属于这类保护的有方向比较式纵联保护、距离纵联保护等。

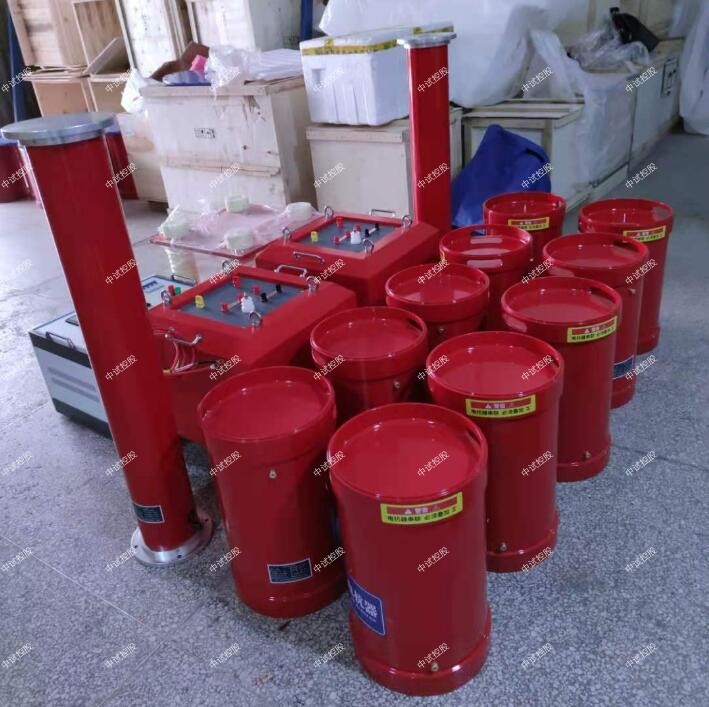

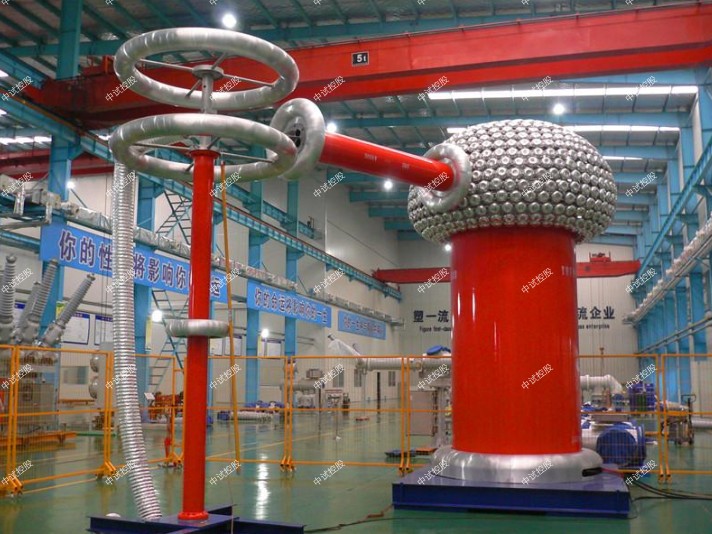

ZSBP-132KVA/22KV变频串联谐振耐压试验装置

132指设备能输出的最大额定容量，单位为kVA

22指设备能输出的电压等级，单位为kV；

（二）ZSBP-132KVA/22KV变频串联谐振耐压试验装置技术指标

1．额定电压：30KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6．中试控股电缆试验时满负荷下品质因数：Q>30（与负载相关）

7．主变压器试验满负荷时品质因数：Q>30（与负载相关）

8. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

9．输入电源： 220V

10．频率调节范围：30Hz～300Hz

11．系统测量精度：1.5％

12．ZSBP-132KVA/22KV变频串联谐振耐压试验装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《高压谐振试验装置》                           DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）ZSBP-132KVA/22KV变频串联谐振耐压试验装置设备主要配置及中试控股技术参数说明：

1.变频电源一台：

额定功率：10kVA；

输入电压：单相220V 45～65Hz

输出电压：0～250V可调

输出电压频率：30～300Hz

0.1Hz步进可调

频率不稳定度≤0.02%

输出电流：0～30A

重量：16kg

2.   高压谐振电抗器（共3台）：44KVA/22KV

额定工作电压：22kV

额定工作电流：2A

额定电感量：50H

连续工作时间：60min

温    升：小于60度

工作频率：30~300Hz

重量：38kg

3.   激励变：  1台

额定容量：10kVA

输入电压：250V

输出电压： 2kV，4kV

4.电容分压器一台： FRC-30kV纯电容式

   自身电容量：6600pF

   工作频率：30～300Hz

   不确定度：1.5%

   额定电压:30kV

   ZSBP-132KVA/22KV变频串联谐振耐压试验装置重量：10kg

1. 10kV/300mm2的电缆，长度 3km，电容量≤1.12 uF试验频率为30-300Hz,试验电压22kV，电抗器3并技术参数

   输入电源:

电压： 220V±10%(10kW以上)

频率： 50/60Hz

   输出电压：0-250V；

   输出波形：正弦波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.5%

   电压步进值： 1%，0.1%，0.01%

   运行连续工作时间：60分钟

    一、接头电阻比试验
    变压器实验耐压仪测量电阻比的方法有交流电压降法和直流电压降法。
    1.直流电压降法
   用直流法电压降法测量接头电阻比。取AB和CD的长度相等。测量时应先接通电流后，再接入毫伏表，这样是为了防止毫伏表损坏，断电源时的顺序则相反。接线时为避免给测量电压造成误差，应使电流回路的连接线远离电压测量点。
    测得的接头电阻值应不大于等长导线的电阻。并要求档距内导线的机械强度，应不小于导线抗拉强度的90%。
(a)直流电压降法；(b)交流电压降法
U－、U～─直流和交流电源；T─变压器；S─开关

 2.交流法
   交流法测量接头电阻试验接线。
    试验时与接头连接的导线截面应足够大，连接要牢固。通电流后先用温度计(或手触及)检查各接头的发热状态，选其温度较高者进行接头过渡电阻测量。
    交流法测量的接头过渡电阻，应按下式计算，即：
    R＝U／I      (10-15)
    式中，R——接头过渡电阻(欧)；
          U——接头的电压降(伏)；
          I——通过接头的电流(安)。
    变压器实验耐压仪用交流测量接头的电阻时，由于测量回路的电感和大电流发生器绕组磁场的影响，可能引起较大的误差，因此需提高整流型毫伏表(mV)的电压，以减小测量误差。
    在变电站采用交流测量接头的过渡电阻时，可用大电流发生器作电源进行接头试验。测量时，采用小截面的导线作电压引线比用大截面的导线误差小。这是因为小截面导线的电阻大，电抗分量的影响相对较小。

 在交流下测量接头电压降的回路中若测量引线围绕的面积越大，则测量的过渡电阻的误差也越大。为了减小其误差要尽量减小测量电压回路围绕的面积。为此，应将测量电压的引线纽绕。并在接头两侧圆周的不同点进行测量，以便互相比较判断接头质量。
    二、接头温升试验
    做接头温升试验时，可接线，通入电流后，测量接头和环境的温度。铜、铝导线的容许温升为70℃和60℃。测量接头温度时，采用点温计或酒精温度计，工频线路参数测试仪并将其测量端头紧贴导接头，在外面敷以石棉泥或其他绝热保温材料，防止脱落用耐温带包扎加固。
    接头的温升可按下式计算，即：
    △θ＝θ－θa      (10-16)
    式中，△θ——接头温升(℃)；
          θ——接头实测温度(℃)；
          θa——环境温度。
