100kv试验变压器耐压仪

中试控股技术博士为您解答：说到触电问题的话其实是有明确规定的：330kv要求4米；500kv要求5米；只要距离超出4米就不会存在触电的安全问题。

而说到辐射的话就要说说330kv下到底会不会有电磁辐射了，实际上330kv输电线路产生的是一种极低频率的电磁场，其能量非常小，其辐射性质较弱，对周围电磁环境影响基本可以忽略不计；

在超高压输电系统运行过程中，输电线路将承受操作冲击、故障冲击、雷电冲击等引起的过电压，当线路过电压超过绝缘子的「闪络电压」时，绝缘子被击穿发生放电，但是不会发射x射线。

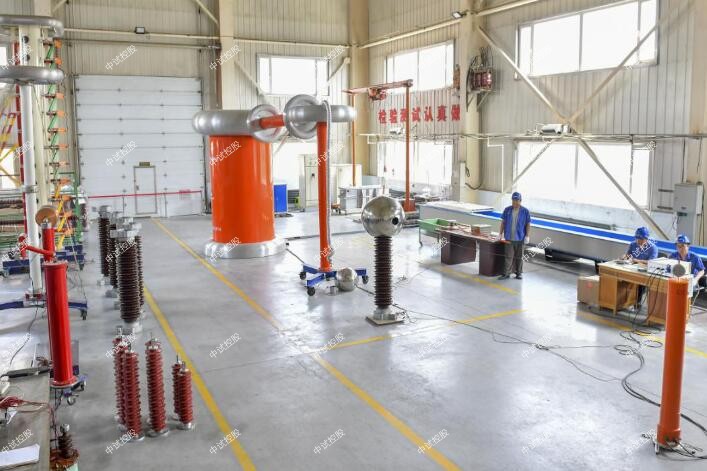

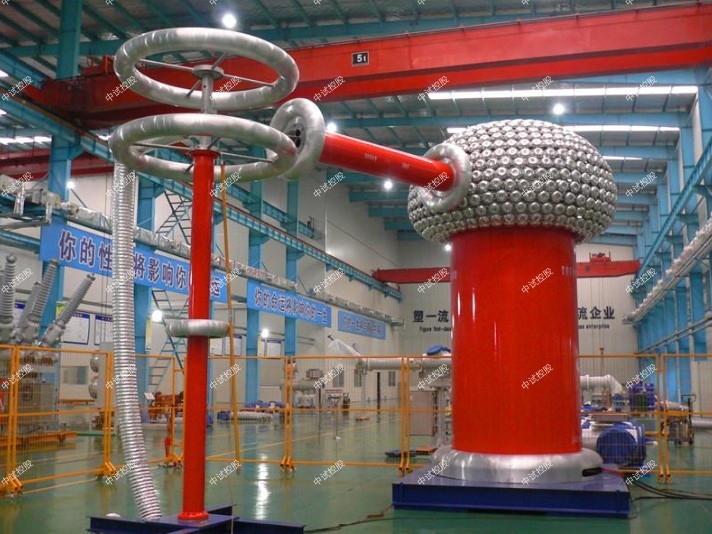

ZSBP-88KVA/44KV变频串联谐振耐压试验装置

88指设备能输出的最大额定容量，单位为kVA

 44指设备能输出的电压等级，单位为kV；

（二）ZSBP-88KVA/44KV变频串联谐振耐压试验装置技术指标

1．额定电压：44KV

被试品的：

22kV-满足10kV电缆交流耐压试验2KM；

42kV-满足10kV开关,绝缘子,PT,CT,开关柜交流耐压试验；52kV-满足35kV电缆交流耐压试验；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．中试控股装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6．电缆试验时满负荷下品质因数：Q>30（与负载相关）

7．主变压器试验满负荷时品质因数：Q>30（与负载相关）

8. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

9．输入电源：单相220V

10．频率调节范围：30Hz～300Hz

11．系统测量精度：1.5％

12．装置具有过压、过流、零位启动等保护功能

（三）ZSBP-88KVA/44KV变频串联谐振耐压试验装置设备遵循标准

《电气装置安装工程电气设备交接试验标准》                GB50150-2006

《高压谐振试验装置》                       DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）中试控股设备主要配置及技术参数说明：

1.变频电源一台：

额定功率：10kVA；

输入电压：单相220V 45～65Hz

输出电压：0～250V可调

输出电压频率：30～300Hz

0.1Hz步进可调

频率不稳定度≤0.02%

输出电流：0～40A

重量：16kg

2.高压谐振电抗器（共2台）：22kV/2A

 额定工作电压：22kV

额定工作电流：2A

额定电感量：45H

连续工作时间：60min

重量：52kg

温    升：小于60度

工作频率：30~300Hz

3.激励变一台：

额定容量：8kVA

输入电压：250V

输出电压：2KV/ 4kV;用于10kV交流耐压试验;

重量：50kg

4.电容分压器一台：TRF-60kV纯电容式

   自身电容量：2800pF

   工作频率：30～300Hz

   不确定度：1.5%

   额定电压:60kV/2800pF

   ZSBP-88KVA/44KV变频串联谐振耐压试验装置重量：10kg

1、10kV电缆 300mm2 长度不大于1km，试验电压为22kV，试验频率为30Hz～300Hz.   22kV/2A电抗器1台

 2，10kV开关等，试验电压为42kV，中试控股试验频率为30Hz～300Hz.   22kV电抗器2台串联

3，10kV电缆 300mm2 长度不大于2km，试验电压为22kV，试验频率为30Hz～300Hz.  22kV/2A电抗器2台并联

1、技术参数

   输入电源:

电压： 220V±10%

频率： 50/60Hz

   输出电压：0-250V（输入220V）；

   输出波形：方波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.0%

   电压步进值： 1%，0.1%，0.01%

   运行连续工作时间：60分钟

2、功能描述

变频电源有如下几个显著的特点：

   波形为脉宽电压调节的方波。

   内部由ARM控制，操作功能得到优化,操作简单。

   自动扫频，寻找谐振点.频率范围30-300Hz,可设置扫频范围，扫频最大耗时40秒钟(全频扫)， 频率分辨率0.01Hz。

   自动试验，可设置试验程序，试验程序分为5段，ZSBP-88KVA/44KV变频串联谐振耐压试验装置系统自动按设置的程序完成试验过程。

   耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示电压异常波动，由根据试验情况进行操作。

   实时显示试验状态，可根据试验状态进行相应操作。

   强大的保护功能：过流保护，过压保护和闪络保护，过热保护，高压异常保护，软/硬件同时保护，确保安全。

   试验数据保存，可即时打印试验数据，也可将数据保存以备下次打印。

   数据查询功能,根据试验日期查询以往的试验数据。

一、接地电阻试验

随着电力系统的发展，电网规模的扩大，各种微机设备的普遍应用，人们对接地的要求越来越高，而接地好坏的重要标准之一，就是接地装置的接地电阻大小。 目前的各种接地电阻测量方法，主要是为了测量工频接地电阻而采用的，是为了提高测量和计算的精度，或消除和降低测量中的干扰而出的方法。

二、回路电阻试验

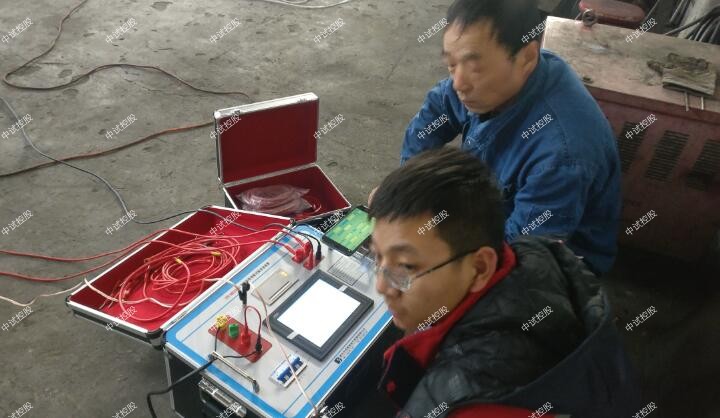

使用ETCR2000钳形接地电阻测试仪进行回路电阻试验。

测量时只需将测量头卡住接地引下线即可，这时在仪器的信号线圈产生一个交流信号E，电压E通过架空地线、杆塔、接地极及大地构成回路，产生电流I，这样可知测量回路的电阻R。待测杆塔接地电阻Rx与R近似相等，这是因为，通常测量回路电阻有以下四个输电线路参数测试仪部分组成：

①Rx待测量的杆塔接地电阻；

②RDD是大地电阻，通常远小于1；

③R1// R2//…// Rn是该线路其余各基杆塔接地电阻并联值，送电线路的杆塔基数一般都在一百基以上，所以并联电阻很小，可以忽略。

④RDX是架空地线的电阻，通常小于1。所以，

R＝Rx＋RDD＋R1// R2//…// Rn＋RDX Rx

中试控股技术博士为您解答：继电保护工作组根据输电线路纵联保护构成的基本原理,在广泛的意义上将纵联保护分为单元式保护和非单元式保护两大类。这种保护方式是从输电线路的每一端采集电气量的测量值,通过通信通道传送到其他各端。在各端将这些测量值进行直接比较,以决定保护装置是否应该动作跳闸。 根据这一定义,比较电流相位的相位差动保护、比较电流波形(幅值和相位)的电流差动保护都属于这一类; 所谓非单元式保护也是在输电线路各端对某种或某几种电气量进行测量,但并不将测量值直接传送到其他各端直接进行比较,而是传送根据这些测量值得到的对故障性质(如故障方向、故障位置等)的某种判断结果。输电线路测试仪属于这类保护的有方向比较式纵联保护、距离纵联保护等。

100kv试验变压器耐压仪任何纵联保护都是依靠通信通道传送的某种信号来判断故障的位置是否在被保护线路内。因此信号的性质和功能在很大程度上决定了保护的性能。 信号按其性质可分为三种,即闭锁信号、允许信号和跳闸信号。

以两端线路为例,所谓闭锁信号就是指“收不到这种信号是保护动作跳闸的必要条件”即当发生外部故障时,由判定为外部故障的一端保护装置发出闭锁信号,将两端的保护闭锁;而当内部故障时两端都不发,因而也收不到闭锁信号,保护即可动作于跳闸。

中试控股技术博士为您解答：所谓允许信号是指 “收到这种信号是保护动作跳闸的必要条件”。 因此,当内部故障时,两端保护应同时向对端发出允许信号,使保护装置能够动作于跳闸; 而当外部故障时,则因接近故障点端判出故障在反方向而不发允许信号,对端保护不能跳闸,本端则因判断出故障在反方向也不能跳闸。

100kv试验变压器耐压仪输电线路测试仪跳闸信号是指 “收到这种信号是保护动作于跳闸的充要条件”。 实现这种保护时,实际上是装设在每一端的瞬时电流速断、距离I段或零序电流瞬时速断等保护,当其保护范围内部故障而动作于跳闸的同时,还向对端发出跳闸信号,可以不经过对端其他控制元件而 直接使对端的断路器跳闸。采用这种工作方式时,两端保护的构成比较间单,无需互相面合,但是必须要求各端发送跳闸信号保护的动作范围小于线路全长,前内端保护动作茄围十和应大于线路全长。前者是为了保证动作的选择性,而后者则是为J保让两端保护动作范围有交叉,在全线上任一点故障时都有一端能发出跳闸信号。
