变压器的交接试验耐压仪

中试控股技术博士为您解答：真空断路器的拒动和误动故障基本上都是由操作及控制回路故障所引起，其故障预防和处理应注意以下几个方面:

1、防止松动与蹩劲。在操作时会发生冲击和振动，所有紧固处应有防松措施，不能单用开销定位，防止由于操作时各连板上的力不平衡，造成活销蹩劲，从而剪断开口销;

2、防止锈蚀和脏w。锈蚀和脏w会显著降低操作可靠性，使操作系统的机械特性变坏，甚至酿成分台闸拒动事故。真空测试仪器滑动轴承由于锈蚀和脏w，摩擦系数可以高达0.3，即使采用了滚柱和滚子轴承，锈蚀和脏w也会使它的摩擦系数增大到0.1，这比正常条件下的数值大一个数量 级，将引起肘节和脱扣工作的不稳定。保持所处环境条件的清洁度，定期去除上(特别是旋转、滑动配合)的脏w，经常注意润滑，在轴和销上喷涂的硫化钼固体润滑剂等可取得很好的效果;

3、防止进水。进水会使的绝缘件受潮，加速金属零件的锈蚀;

4、提高控制回路的可靠性。要保持接线可靠，不致因操作一定次数后振动脱落绝缘件有 足够的绝缘;辅助开关固定要牢固，不因操作而变动或窜动，其联动要调整到位，并防止变动; 辅助开关的节点要防止锈蚀。

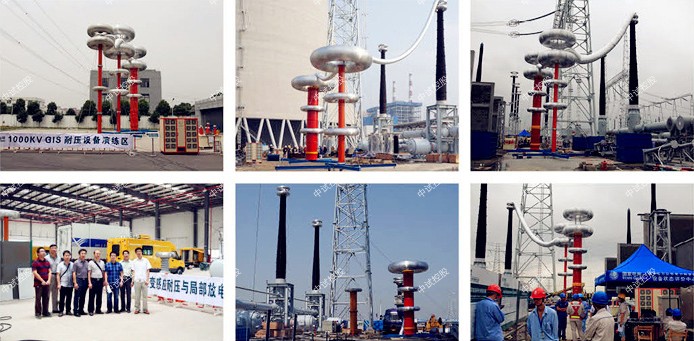

ZSBP-9120KVA/240KV变频串联谐振耐压试验装置

240指设备能输出的最大额定容量，单位为kVA

120指设备能输出的电压等级，单位为kV；

（二）ZSBP-9120KVA/240KV变频串联谐振耐压试验装置技术指标

1．额定电压：120KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

44kV-满足10kV开关,绝缘子,PT,CT,开关柜交流耐压试验；中试控股52kV-满足35kV电缆交流耐压试验；

85kV-满足35kV变压器交流耐压试验；

85kV-满足35kV开关,绝缘子,PT,CT,开关柜交流耐压试验

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6．电缆试验时满负荷下品质因数：Q>30（与负载相关）

7．ZSBP-9120KVA/240KV变频串联谐振耐压试验装置主变压器试验满负荷时品质因数：Q>30（与负载相关）

8. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

9．输入电源： 220V

10．频率调节范围：30Hz～300Hz

11．系统测量精度：1.5％

12．中试控股装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《高压谐振试验装置》                           DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）设备主要配置及技术参数说明：

1.变频电源一台：

额定功率：15kVA；

输入电压：单相380V 45～65Hz

输出电压：0～500V可调

输出电压频率：30～300Hz

0.1Hz步进可调

频率不稳定度≤0.02%

输出电流：0～30A

重量：16kg

2.高压谐振电抗器（共4台）：60KVA/30KV

额定工作电压：30kV

额定工作电流：2A

额定电感量：46H

连续工作时间：60min

温    升：小于60度

工作频率：30~300Hz

重量：48kg

3.   激励变：  1台

额定容量：15kVA

输入电压：500V

输出电压： 2kV，4kV

4.电容分压器一台： FBC-120kV纯电容式

   自身电容量：2000pF

   工作频率：30～300Hz

   不确定度：1.5%

   额定电压:120kV 重量：35kg

1. 10kV/400mm2的电缆，长度2.0km，电容量≤0.81uF试验频率为30-300Hz,试验电压22kV，电抗器4

2. 35kV/400mm2的电缆，长度1km，电容量≤0.21uF试验频率为30-300Hz,试验电压52kV，电抗器2串2并

3. 满足35kV变电站的开关柜设备交流耐压，试验频率为30-300Hz,试验电压85kV，电抗器4串

1、技术参数

   输入电源:

电压： 380V±10%(10kW以上)

频率： 50/60Hz

   输出电压：0-500V；

   输出波形：正弦波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.5%

   电压步进值： 1%，0.1%，0.01%

   运行连续工作时间：60分钟

2、功能描述

变频电源有如下几个显著的特点：

   波形为脉宽电压调节的方波。

   内部由ARM控制，操作功能得到优化,操作简单。

   自动扫频，寻找谐振点.频率范围30-300Hz,可设置扫频范围，扫频最大耗时40秒钟(全频扫)， 频率分辨率0.01Hz。

   自动试验，可设置试验程序，ZSBP-9120KVA/240KV变频串联谐振耐压试验装置试验程序分为5段，系统自动按设置的程序完成试验过程。

   耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示电压异常波动，由根据试验情况进行操作。

   实时显示试验状态，中试控股可根据试验状态进行相应操作。

   强大的保护功能：过流保护，过压保护和闪络保护，过热保护，高压异常保护，软/硬件同时保护，保护响应时间不大于5微秒，确保安全。

   试验数据保存，可即时打印试验数据，也可将数据保存以备下次打印。变频串联谐振耐压试验装置数据查询功能,根据试验日期查询以往的试验数据。

变压器的交接试验耐压仪开关真空度测试仪两种用途以及连线

(1)用于真空灭弧室中灭弧室的质量控制，断路器的灭弧室的入库检验。

(2)用于检测安装于开关整机上的真空灭弧室的真空度。这类检测主要用于供电部门的例行检修及容量试验中对真空灭弧室承受能力的判定。

中试控股真空检测仪仪连线

变压器的交接试验耐压仪将面板上的磁控电流输出端通过导线与磁控线圈相连，使灭弧室触头至于分状态(线圈套于灭弧室外)，将高压线和信号输入线分别接灭弧室的管型选择

测量时，首先选择管型，仪器内已存入多种管型。(1)管型选择操作方式按[选择键]，使[◢◢]指向选择测试管型，按[确认键]，用〔+键〕或〔－键〕调整管型参数，当显示器显示管型与所需测量的管型代号一致时便可，按[确认键]，返回主菜单。若没有给出要测量的管型时，可用尺寸相近，接线方式相同的管型代替。(2)测量按[选择键]使[◢◢]至测试真空管“Pa”，按[确认键]仪器处于测量状态。并自动完成所有的测量、计算、显示等全过程。(3) 真空检测仪打印若需打印测试数据，则按[确认键]返回主菜单，按[选择键]使[◢◢]至打印测试数据，再按[打印键]，即可打印出所有测量数据。(4)如果没有可代用的参数，则可按[选择键]使[◢◢]指向“A”，这样可直接给出电离电流，一般来说。电离电流(A)较真空度(Pa)小2个数量级。
