中试控股技术博士为您解答：变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并变压器绕组变形测试仪，就是这样一种变压器内部故障无损检测设备。10KV试验变它适用于63kV~500kV电力变压器的内部结构故障检测。变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。并联谐振逆变器的工作频率必须略高于负载电路的固有振荡频率。

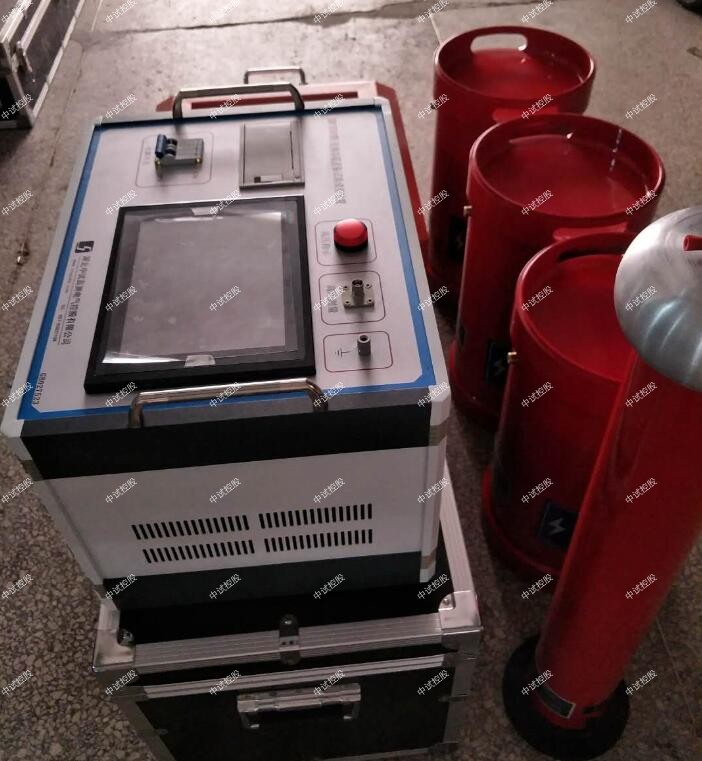

ZSBP-432KVA/216KV 变频串联谐振试验成套装置

1．额定电压：216KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

52kV-满足35kV电缆交流耐压试验；

72kV-满足35kV变压器交流耐压试验；

80kV-满足110kV变压器中性点交流耐压试验；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作15分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6. 水力发电机试验时满负荷下品质因数：Q>10（与负载相关）

7．电缆试验时满负荷下品质因数：Q>30（与负载相关）

8．中试控股主变压器试验满负荷时品质因数：Q>30（与负载相关）

9. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

10．ZSBP-432KVA/216KV 变频串联谐振试验成套装置输入电源： 380/220V

11．频率调节范围：30Hz～300Hz

12．系统测量精度：1.5％

13．装置具有过压、过流、零位启动等保护功能

（三）中试控股设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《水轮发电机组安装技术规范》                GB/T8564――2003

《高压谐振试验装置》                           DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）ZSBP-432KVA/216KV 变频串联谐振试验成套装置设备主要配置及技术参数说明：

1.变频电源一台：

额定功率：20kVA；

输入电压：380/220V 45～65Hz

输出电压：0～500V可调

输出电压频率：30～300Hz

0.01Hz步进可调

频率不稳定度≤0.02%

输出电流：0～40A

重量：16kg

2.高压谐振电抗器（共4台）：54KVA/54KV

额定工作电压：54kV

额定工作电流：1A

额定电感量：100H

连续工作时间：60min

温    升：小于60度

工作频率：30-300Hz

重量：48kg

3.激励变1台：

额定容量：20kVA

输入电压：500V

输出电压：1.8kV，3.6kV， 6kV，

4.电容分压器一台：FRC-220kV纯电容式(分两节单节/110KV)

高压电容量：1000pF

分压比：2000:1

   工作频率：30～300Hz

   误差精度：1.5%

   额定电压:220kV

   重量：10kg

ZSBP-432KVA/216KV 变频串联谐振试验成套装置技术参数

   输入电源:

电压： 380/220V±10%

频率： 45/65Hz

   输出电压：0-500V；

   输出波形：正弦波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.5%

   电压步进值： 1%，0.5%，0.1%，0.01%

   运行连续工作时间：60分钟

2、功能描述

变频电源有如下几个显著的特点：

   波形为脉宽电压调节的方波。

   内部由ARM控制，操作功能得到优化,操作简单。

   自动扫频，寻找谐振点.频率范围30-300Hz,可设置扫频范围，扫频最大耗时40秒钟(全频扫)， 频率分辨率0.01Hz。

   自动试验，中试控股可设置试验程序，试验程序分为5段，中试控股系统自动按设置的程序完成试验过程。

   耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示电压异常波动，由根据试验情况进行操作。

   实时显示试验状态，中试控股可根据试验状态进行相应操作。

   ZSBP-432KVA/216KV 变频串联谐振试验成套装置强大的保护功能：过流保护，过压保护和闪络保护，过热保护，高压异常保护，软/硬件同时保护，确保安全。

   试验数据保存，可即时打印试验数据，也可将数据保存以备下次打印。

   数据查询功能,根据试验日期查询以往的试验数据。

0.1hz耐压试验仪电缆耐压试验设备-直流高压发生器出现故障了怎么办？

高频直流高压发生器故障的检查与处理

1．电源开关打开时，控制箱上的数显表不亮请检查电源连线及所有保险管，保险管若有损坏时，请按保险管座旁标注的安培数更换新保险管。

(2)故障显示“其它”灯亮有两种现象：接地保护；断线保护。

a．可能接地线未接好，或地线不可靠接地。请接好可靠的接地线，关闭电源，重新启动。

b．可能为连接控制箱与高压塔的电缆未接好，接好电缆请关闭电源，重新启动。或电缆线两端焊头脱焊时会出现此故障，请焊好电缆两端的焊头，关闭电源，重新启动。

c．可能控制箱内某一线头脱焊断开，请重新焊接好，关闭电源，重新启动。

2．若打开电源开关，数显表亮，高压显示绿灯不亮，加不上高压。

(1)故障显示“回零”灯亮没有回零位，请将逆时针旋转高压输出调整钮和微调旋钮回到零位上至“回零”灯灭，即可加高压。

0.1hz耐压试验仪感应耐压试验方法

2.1 试验电源的频率应不低于导致铁心中磁通饱和的频率，并且由中频发电机组作为电源供给电压互感器试品励磁，也可采用中试控股电子式多倍频耐压装置，但需保持波形符合要求，试验时应由高压侧测量试验电压。

2.2 试验电压加到绕组出线端子之间，金属夹件、金属底座或箱壳、铁心以及各二次绕组的一个出线端子和一次绕组的接地端子应连在一起接地.

施加电压由0开始增加，加到规定的试验电压后持续相应时间，然后降到30%规定试验电压以下再切断电源。

接地线必须接触良好，互感器一次端的接地端要牢靠接地，以防接触不好产生高电位，危及人身、仪器的安全。

2.3 若试验过程中无异常现象，则试验合格。

2.4 其他要求按GB 1207-1997的规定进行。
