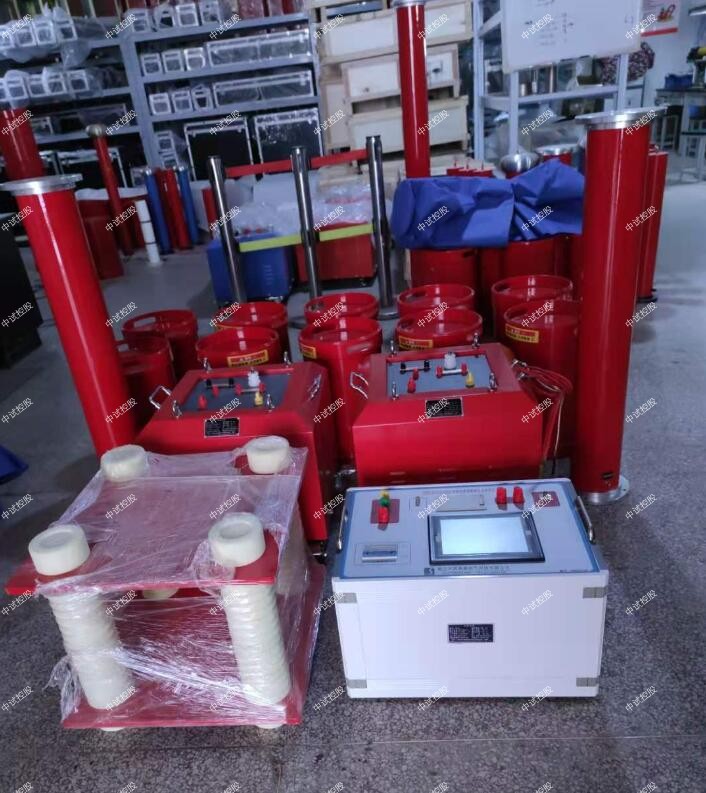

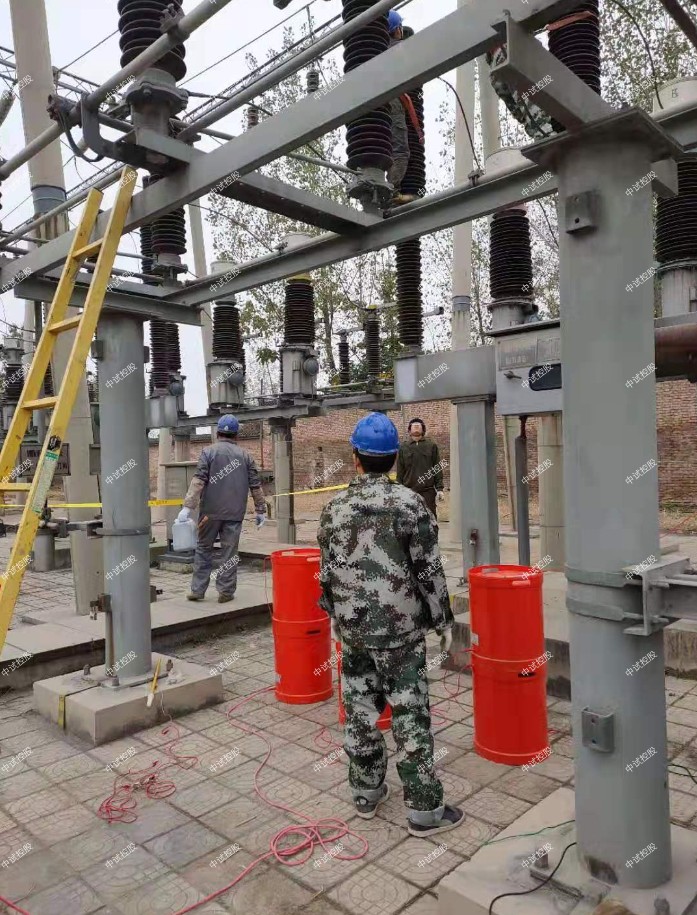

ZSBP-405KVA/54KV变频串联谐振成套试验装置

一、适用范围

1．35kV，300平方毫米交联电缆3000m，电容量≤0.59μF，试验频率30-300Hz，试验电压52kV。

2、10kV，300平方毫米交联电缆6000m，电容量≤2.3μF，试验频率30-300Hz，试验电压22kV。

3.10kV/1000kVA变压器的交流耐压试验， 电容量≤0.01μF，试验频率45-65Hz，试验电压不超过35kV。

5.10kv,35kv所有被试品

6. 环境温度：－150C –45 0C;

7. 相对湿度：≤90%RH;

8. 海拔高度:  ≤2500米；

二、系统主要性能及参数

1、电源电压：   380V±10%、50Hz；

  2、额定容量：  405KVA；

  3、输出电压：     54KV，

  4、输出电流：   2.5A. 5A  7.5A

  5、ZSBP-405KVA/54KV变频串联谐振成套试验装置输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、中试控股具备试验电压、时间、试验频率范围等试验参数设置功能。

18  ZSBP-405KVA/54KV变频串联谐振成套试验装置具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备制造遵循的国家标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327               <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

  四、系统配置及具体参数

1、变频控制电源20KW                1台

a) ZSBP-405KVA/54KV变频串联谐振成套试验装置变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 中试控股额定输出容量:  20KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能微机控制电压、频率调节

l) 变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) ZSBP-405KVA/54KV变频串联谐振成套试验装置重   量： 26Kg

2、 励磁变压器20KVA            1台

a) 额定容量:    20KVA

b) 输入电压:    500V

c) 输出电压： 1.5KV;  3KV；5KV

d) 工作频率范围： 30～300Hz

e) ZSBP-405KVA/54KV变频串联谐振成套试验装置连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

h) 重   量：    50Kg ;

3、高压电抗器ZSDK-67.5/27       6台

a) 额定容量：   67.5KVA

b) 额定电压：   27KV

c) 额定电流：  2.5A

e) 品质因素：  Q≥30

f) 结    构：  干式；

g)  重    量： 60Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   ZSTRF-60/0.001              1台

a) 额定电压：    60KV

110KV电缆试验电缆变频串联谐振试验装置激励变压器一般有好几个高压端输出：

用于10kV电缆的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压低一些的电压端，比如2kV；

用于35kV电缆的耐压装置，35kV电缆的耐压，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如3-4kV；

用于110kV电缆的耐压装置，110kV电缆的耐压，激励变高电压输出部分和电抗器之间连接，一般接电压高端比如5-6kV；（110kV变压器）

用于110kV互感器，组合电器，开关等的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压高端比如10--15kV；

中试控股电抗器和分压器：本装置含有自检功能即不带任何被试品情况下可以自谐升压；电抗器必须保证2节以上叠在一起串联起来和分压器组成谐振回路产生高压。被试品的连线一般接在比较重的电抗器顶端，这样不至于被张力拉倒。电抗器使用时，电抗器底部不要放在金属板上面，因为电抗器是个开口磁路，试验时和铁板会产生涡流长时间会烧坏电抗器。

中试控股油浸式试验变压器之耐压试验步骤：

在试验中应严格按照下列步骤进行操作，智能电导盐密测试仪这样才能保证试验结果的正确判断和测试过程的安全保障。

1.将试验设备的测试夹分别接在规定测试的部分(变压器绕组、屏蔽、铁心、框架等互相隔离的两个或更多的零件上)。

2.检查试验设备是否置于试验所需的电压挡位，其整定泄漏电流值是否符合要求。

3. 将试验设备的高压输出端短路，变频串联谐振试验耐压装置通电检查过电流继电器是否动作，或是否发出击穿信号。

4. 检查试验环境有无不安全因素存在。若没有，则将耐压设备开机预热5min。

5.操作试验设备升压。升压初始，慢慢升至规定值的一半(应避免跳跃)，然后迅速增加至规定电压值(整个升压过程大约在10s)，历时1min，在此期间不允许有连续飞弧和击穿现象发生，型矿用电缆过渡电阻测试仪然后将电压慢慢退到零位，切断电源，试验完毕。

切记，不可采用突然断电方法，以免瞬时失压引起的振荡过电压而将变压器击穿。

油浸式试验变压器试验结果的判断方法：

6kv试验耐压仪如果在试验过程中发生电压下降或发生击穿信号，电缆测试一体化定位电源这时不要轻易判断变压器击穿。应继续进一步测试，做进一步的证实：

1.若绝缘电阻没有太大变化，或二次升压后可持续1min无击穿动作，则认为第一次击穿是空气间隙击穿，我们通常称为飞弧。外加电压消失后，击穿间隙立即自行复原，变压器的绝缘电阻不会发生变化，变压器的绝缘性能没有发生变化，不能判定为不合格。

2.6kv试验耐压仪用兆欧表测其绝缘电阻，蓄电池预警在线监测系统若绝缘电阻为零或接近于零，则判为击穿;或进行二次升压试验，电压逐步施加，若是击穿，在电压加到一定值时，可观察到击穿点附近出现连续的火花放电或发热冒烟，则判为击穿。若第二次施压，电压上升了又下降，电流表的指针摆动剧烈，则判为飞弧不合格。
