光伏耐压测试仪

中试控股技术博士为您解答：本装置采用高性能的单片微机作为核心元件，对PT开口三角电压（即零序电压）进行遁环检测。正常工作情况下，该电压小于30V，装置内的大功率消谐元件（固态继电器）处于阻断状态，对系统运行不产生影响。当PT开口电压大于30V时，系统出现故障。消谐装置开始对此信号进行数据采集，通过电路对信号进行数字测量、滤波、放大等数字信号处理技术，中试控股然后对检测到的数据进行分析、计算，得出故障类型。如果当前是铁磁谐振，系统立即启动消谐电路，使固态继电器导通，让铁磁谐振在阻尼作用下迅速消失。此时，CPU系统进行记录、存贮，并自动报警、显示谐振信息（时间、频率、电压值）。如果电路是过电压或单相接地故障，微机系统检测后，分别给出显示和报警，并记录、存贮有关故障信息。CPU系统处理完最后，返回起始状态，并继续检测电路中的状态。

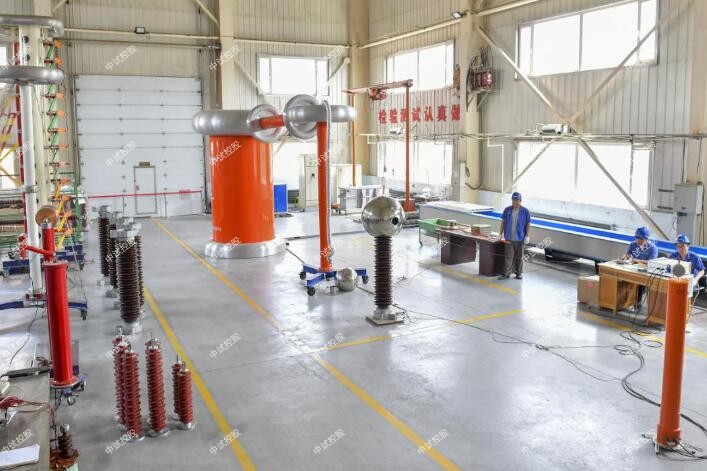

ZSBP-756KVA/54KV变频串联谐振成套试验装置

一、适用范围

1．20kV，300平方毫米交联电缆6000m，电容量≤1.433μF，试验频率30-300Hz，试验电压45kV。

2.  ZSBP-756KVA/54KV变频串联谐振成套试验装置10kV/1000kVA变压器的交流耐压试验， 电容量≤0.01μF，试验频率45-65Hz，试验电压不超过35kV。

3.  10kv所有被试品

4. 环境温度：－150C –45 0C;

5. 相对湿度：≤90%RH;

6. 海拔高度:  ≤2500米；

二、系统主要性能及参数

1、电源电压：   380V±10%、50Hz；

  2、额定容量： 756KVA；

  3、输出电压：     45KV，

  4、输出电流：  1.4A. 16.8A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、ZSBP-756KVA/54KV变频串联谐振成套试验装置频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327               <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             中试控股电子测量仪器安全要求

  四、系统配置及具体参数

1、变频控制电源50KW                1台

a) ZSBP-756KVA/54KV变频串联谐振成套试验装置变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量: 50KW

c) 工作电源:      交流380V、50Hz 。

d) 输出电压:      0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  100A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能微机控制电压、频率调节

l) 变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重   量： 26Kg

2、 励磁变压器50KVA            1台

a) 额定容量:   50KVA

b) 输入电压:    500V

c) 输出电压： 2KV;  2.8KV

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) ZSBP-756KVA/54KV变频串联谐振成套试验装置结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求；

中试控股高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

  h) 重   量：    50Kg ;

3、高压电抗器 DK-63/45       12台

a) 额定容量：   63KVA

b) 额定电压：   45KV

c) 额定电流：   1.4A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量： 60Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   TRF-60/0.001                1台

a) 额定电压：    60KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

1、变频电源

1）绝缘电阻测试

2）中试控股耐压试验：2000V，1分钟

3）ZSBP-756KVA/54KV变频串联谐振成套试验装置负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

  2）变比测量

  3）空载电流及空载损耗

  4）短路阻抗和负载损耗

  5）绝缘电阻测试

  6）温升试验：额定容量下运行60min,温升不大于65K

 3、电抗器试验

1）直流电阻测量

2）电感量测量

3）交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

      4、成套装置试验

（1）    耐压试验：1.1额定电压下，耐压1min；

（2）    ZSBP-756KVA/54KV变频串联谐振成套试验装置短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）噪音小于60dB；



参数：

       1、适用于6kV～35kV消谐电阻器伏安特性测试；

       2、准确度等级：1.0级；

       3、使用环境：户内和户外；

       4、环境温度：-20℃～50℃；

       5、环境湿度：≤80% RH；

       6、输出电流AC：0 mA～10 mA；

       7、输出电压AC：0 V～2800 V；

       8、工作电压AC:220V±10%  50Hz.

光伏耐压测试仪操作步骤：

1、先把消谐器分别用测试线夹与仪器后面板上接线孔按颜色相连接，红色测试夹与消谐器高压端连接，绿色与消谐器接地端连接，黑色与接地体相连；

2、接入220V交流电源；

3、打开电源开关，仪器软件启动完成进入测试界面后；

4、电流选择：点击屏幕上的电流选项，选择所需要检测的电流档软件默认选择，仪器自动测试所选电流档对应的电压值；

5、电压显示模式选择：点击“测试选项”栏中的“电压峰值”或“峰值/”可以切换电压显示模式，软件默认选择“电压峰值”或“峰值/”；

6、启动测试：点击“开始测试”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；

7、打印结果：按中文指示点击“确认打印”按钮，打印机将自动输出本次测试结果

光伏耐压测试仪其特点为：中试控股适用于35KV以下各种电压等级，各种谐振频率（1/3分频、1/2分频、工频、3倍频）使用范围广泛；无需整定和调试，开机自检后自动进入运行状态，设备维护量低；在铁磁谐振时进行快速消除，在过电压，单相接地等故障时给出报警信号并显示保存相关信息；实时显示，记录铁磁谐振发生时间及相关参数（电压和频率）；可存储20重故障信息供追忆和显示；以接点闭合方式输出或语言报警输出；可以配置通信接口（RS485接口）；可以配置微型打印机可以及时打印输出故障报告（故障类型、故障时间及4种频率的电压分量）。
