变压器耐压试验装置

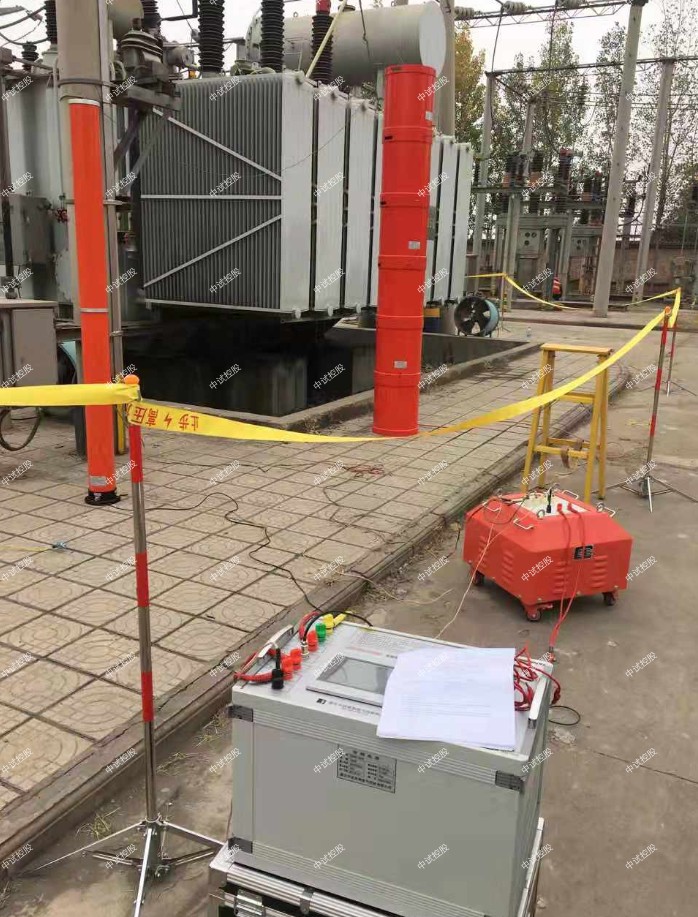

中试控股技术博士为您解答：ZSBP-270KVA/270KV变频串联谐振成套试验装置

一、适用范围

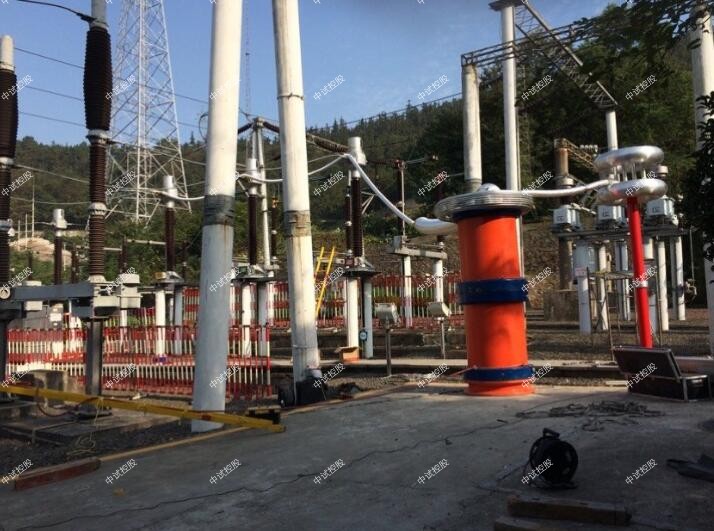

1. 110kV变电站开关、母线、GIS等电气设备的交流耐压试验，试验频率为30-300Hz,试验电压不超过230kV。

2．110kV及以下电压等级变压器中性点交流耐压试验，电容量≤0.02μF，试验频率为45-65Hz，试验电压不超过95kV。（此处以20000pF为主）

3. 35kV及以下电压等级变压器交流耐压试验，电容量≤0.01μF，试验频率为45-65Hz，试验电压不超过85kV。

4. 10kV及以下电压等级变压器交流耐压试验，电容量≤0.01μF，试验频率为45-65Hz，试验电压不超过35kV。

变压器耐压试验装置ZSBP-270KVA/270KV变频串联谐振成套试验装置容量定为270kVA/270kV/50kV，分5节电抗器，电抗器单节为50kVA/50kV/1A/100H通过组合使用能满足上述被试品的试验要求。

试验时设备使用关系列表

设备组合

被试品对象    电抗器

50kVA/50kV  5节   激励变压器

输出端选择

35kV变压器交流耐压     使用电抗器2节串联 3kV

110kV变压器交流耐压    使用电抗器4节串联 6kV

110kV变电站电气设备    使用电抗器5节串联 6kV

二、系统主要性能及参数

1、电源电压：   220V/380V±10%、50Hz；

  2、额定容量：   270KVA；

  3、输出电压：     270KV

  4、输出电流：     1A， 5A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-270KVA/270KV变频串联谐振成套试验装置具备手动试验/自动调谐/自动试验模式。

16、中试控股具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备制造遵循的国家标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327                <<中试控股电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

  四、系统配置及具体参数

1、变频控制电源10KW                1台

a) 变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量: 10KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) ZSBP-270KVA/270KV变频串联谐振成套试验装置变频电源采用高性能微机控制电压、频率调节

l) 变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：中试控股具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

O) 重   量：28Kg

2、 励磁变压器10KVA            1台

a) 额定容量:    10KVA

b) 输入电压:     250V

c) 输出电压：   3KV；6KV;

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) ZSBP-270KVA/270KV变频串联谐振成套试验装置结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

h) 重   量：    60Kg ;

3、高压电抗器 ZSDK-67.5/67.5       5台

a) 额定容量：   50KVA

b) 额定电压：   67.50KV

c) 额定电流：  1A

e) 品质因素：  Q≥30

f) 结    构：  干式；

g)  重    量：  48Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   ZSTRF-270/0.001                1台

a) 额定电压：    270KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 中试控股测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    30Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

产品简介

300A、400A、500A、600A、700A、800A、900A、1000A、1500A、2000A、2500A、3000A、4000A定制
大电流发生器是电力、电气行业在调试中需要大电流场所的必需设备，属于短时或断续工作制，具有体积小、重量轻、使用维修方便等特点。可为定制开关断路器、母线、连接件、触头等温升发热试验所需的大电流发生器。还可为客户定制三相升流器以及带微调平衡功能。

产品别称

轻型大电流发生器、超轻大电流发生器、微型大电流发生器

产品特征

该设备容量是按5分钟短时工作制设计，如用于断续工作制时，通流时间应2.5分钟开，关闭10分钟冷却，此断续试验可按此规律循环。
容量：5KVA
电源电压：AC220V/50HZ
输出电压：5V（并联）/10V（串联）
输出电流：1000A（并联）/500A(串联)
电源输入：此为外接电源交流220V输入，要求外接电源电流不少于20A
监视输入：此为0-5A电流输入
电流输出：选择串并联连接方式，输出0-1000A大电流
电流显示：纽子开关选择1000A，电流表最大显示1000A，选择500A，电流表显示500A。
电源开关：此为电源空气开关。
输出启动：合上开关后，按下按钮，内部调压器输入开始工作。
电压调节：按下输出，通过调压达到预想的电流。

变压器耐压试验装置操作说明
1．接上电源输入航插线，外接电源最好接上空气开关，电流不少于20A，外接电压为AC220V。
2．观察调压器是否在0刻度，不在请手动归零。然后根据需要选择串并联接线方式，接好输出电流线，并拨动电流表旁的按钮开关，如果最大输出为1000A，拨动1000A档，如果最大输出为500A，拨到500A档。
3．合上电源空开，按下红色输出按钮，通过调压旋钮来达到预期输出电流值，此时可通过大电流输出表观测所升电流值。
4．设备升到电流值后，保持5分钟后请回零，再次按下输出按钮，调压器断电停止工作，待调压器冷却10分钟后在工作。
5．试验结束后，请先断掉外接电源，然后拆掉仪器测试线，注意仪器卫生。
