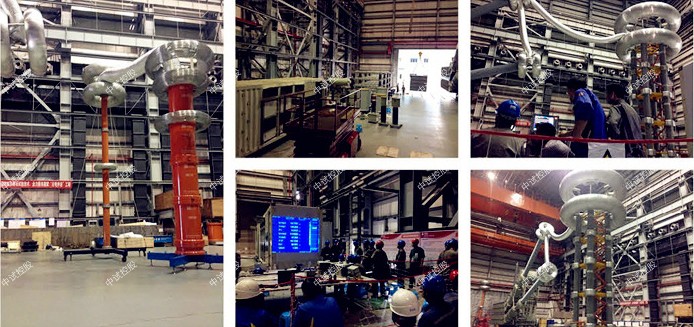

变压器耐压试验装置

中试控股技术博士为您解答：耐压测试系统漏电流的测试范围是0mA ~20mA，测试开始时，被测设备漏电流通过电流互感器，然后经I/V转换电路将采样电流转换成电压在单片机内进行相应的A/D转换和计算，终得到被测设备在设定电压条件下的泄漏电流值，中试控股通过和安全标准规定的泄漏电流值相比较，就可以检验设备耐压测试是否合格。实际测试时，在电流互感器二次侧设计了过流保护电路，当有过流情况出现时，例如被测设备被击穿或者被测设备绝缘问题，电源迅速被切断，测试被终止以保护测试系统不被损坏。

耐压试验变压器要测量的线的测量端被可靠地引向地球。

变压器的耐压试验如果同时测试接地距离和零序保护，试验期间，做接地距离保护测试时，会提示“请退出零序保护压板，投入距离保护压板”，做零序保护测试时，会提示“请退出距离保护压板，投入零序保护压板”。试验结束后，按件提示保存试验报告

变压器耐压试验装置工频高压试验变压器注意事项:

2、变压器和控制箱应有可靠的接地；

3、试验过程中，升压速度不能太快

交流试验变压器依据现行标准《旋转电机 定额和性能》(GB755-2000)中的表14及相关说明

即对10000kW（或kVA）及以上容量的旋转电机，设备定子绕组交流耐压取2倍额定电压加1000V。

4、在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，并切断电源，停止试验，查明原因后再做试验。

试验时，对试验现场要划安全区域

在做试验前，应先检查仪器是否完好无损，各连接导线是否完好，确保电源输出，信号采样线缆稳妥连接，导通无阻。

但是由于电网电压不是恒定的，电源输入电压是波动的，那么高压输出也是具有一定的波动性，此种情况可能会造成电压波峰出现过电压保护。如果出现电源电压波动，可以调整仪器的过电压保护，提高过电压保护设置，我们一般要求过电压保护设置到电压保护的1.1-1.2倍，此时设置到1.2倍基本没有问题。加压前要检查调压器是否在“零位”，先进行空试。

根据试验要求，选择合适的设备、仪器、仪表、接线图。

ZSBP-220KVA/110KV变频串联谐振成套试验装置

一、适用范围

1．35kV/300mm2电缆1000m，电容量≤0.198μF，试验频率为30-300Hz,试验电压52kV,试验时间≤60分钟

2. 10kV/300mm2电缆5000m，电容量≤1.87μF，试验频率为30-300Hz,试验电压21.75kV，试验时间≤5分钟

3. ZSBP-220KVA/110KV变频串联谐振成套试验装置35kV及以开关/互感器/开关柜/母线/电缆/变压器等等，电容量≤0.003uF，试验频率为30-300Hz，中试控股试验电压不超过108kV。

二、系统主要性能及参数

1、电源电压：   220V/380V±10%、50Hz；

  2、额定容量：   220KVA；

  3、输出电压：     110KV，

  4、输出电流：     2A ，,10 A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能, 中试控股在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、ZSBP-220KVA/110KV变频串联谐振成套试验装置设备制造遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<中试控股包装储运标志>>

GB10327                <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

四、ZSBP-220KVA/110KV变频串联谐振成套试验装置系统配置及具体参数

1、变频控制电源20KW                1台

a) 变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量: 20KW

c) 工作电源:      交流220V/380V、50Hz 。

d) 输出电压:      0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能微机控制电压、频率调节

l) 变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、中试控股试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重   量：24Kg

2、 励磁变压器20KVA            1台

a) 额定容量:    20KVA

b) 输入电压:     500V

c) 输出电压：  2KV

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构：ZSBP-220KVA/110KV变频串联谐振成套试验装置采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

  h) 重   量：    120Kg ;

3、高压电抗器  44/22           5台

a) 额定容量：   44KVA

b) 额定电压：   22KV

c) 额定电流：  2A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量：  55Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   110/0.002                 1台

a) 额定电压：    110KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

1、变频电源

1）绝缘电阻测试

2）耐压试验：2000V，1分钟

3）负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

  2）变比测量

  3）空载电流及空载损耗

  4）短路阻抗和负载损耗

  5）ZSBP-220KVA/110KV变频串联谐振成套试验装置绝缘电阻测试

  6）温升试验：额定容量下运行60min,温升不大于65K

 3、电抗器试验

1）直流电阻测量

2）电感量测量

3）交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

      4、成套装置试验

（1）    耐压试验：1.1额定电压下，耐压1min；

（2）    短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）    噪音小于60dB；

变压器耐压试验装置如果第二次的闪络出现在比第一次的耐压值略低的电压下，此时假设e的指数项衰减到5%左右，则nπ/Q≈3，即n≈Q。由于谐振装置中Q值总是较大的，故n值也较大。

电压互感器二次回路通电试验应先检查一、二次刀闸、熔断器确已断开，避免反充电或使其它回路设备带电酿成问题

交流试验变压器如何防止变频串联谐振试验装置产生的过电压以上为较简单的问题，但是由于电压波动造成的过电压在设置好过电压保护的情况下是很难出现的。一般变频串联谐振试验装置的过电压都会出现在仪器的扫频阶段，也就是找到谐振点的过程中。使用过的人员都知道，变频串联谐振试验装置找谐振点的过程中，其电压与频率的呈现抛物线一样的线性关系。系统默认找到最高电压，也就是抛物线的顶点作为谐振点。

不允许正在试验时突然切断系统电源，每次试验时要退出正在试验状态，才可以切断电源。
