母线交流耐压试验仪

中试控股技术博士为您解答：工频耐压试验：把50hz的高压交流电加在被试品上，一般做耐压一分钟，体积大，试验的相似性好。

直流耐压试验：把直流高压加在被试品上，可做避雷器泄漏试验。

母线交流耐压试验仪接入电源，此时，“电源指示灯（绿灯）”亮，表示外部电源已引入。如“零位指示灯（黄灯）”亮，表示调压器在零位。如“零位指示灯”不亮，应逆时针旋转调节调压器手柄至“零位指示灯”亮，表示可进行调压操作。

l 按“启动按钮”。

l 以2KV/S匀速顺时针旋转调压器手柄至被试品规定的耐压值

轻型高压试验变压器在升压或耐压试验过程，如发现下列情况时，应立即降压，断电源，停止试验并查明原因：

①电压表指针摆动很大；

②发现绝缘或冒烟；

③被试品内有不正常的声音。

◆ 耐压试验前后应测量绝缘电阻，检查绝缘情况。

轻型高压试验变压器一般要求

测量工频放电电压，是配电型（FS）避雷器和有串联间隙氧化物避雷器的必做项目。对每一个避雷器应做三次工频放电试验，每次间隔不小于1min，并取三次放电电压的平均值作为该避雷器的工频放电电压。

对运行中的FZ避雷器，一般不要求做工频放电电压试验

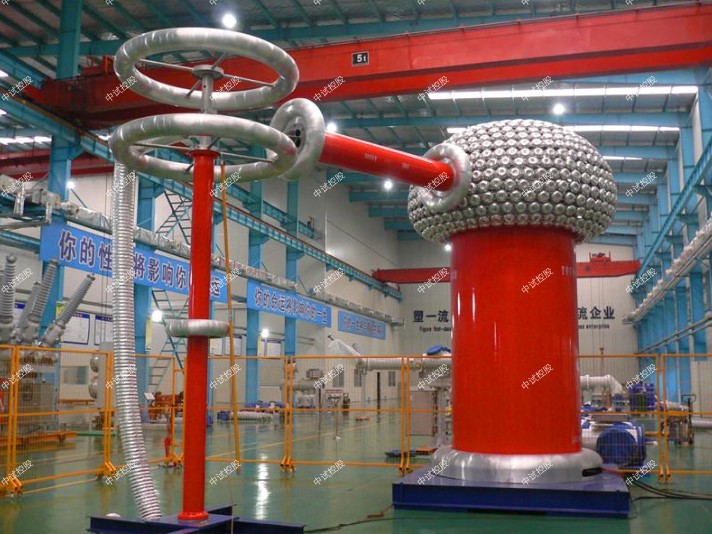

ZSBP-216kVA/216kV变频串联谐振交流耐压装置

一、 被试品对象及试验要求

1. 110kV变电站开关、母线、GIS等电气设备的交流耐压试验，试验频率为30-300Hz,试验电压不超过200kV。

2．110kV/100000KVA及以下电压等级变压器交流耐压试验，电容量≤0.02μF，试验电压不超过160kV。

3．35kV/300mm2电缆1000m，电容量≤0.198μF，试验频率为30-300Hz,试验电压52kV。

4. 10kV/300mm2电缆2000m，电容量≤0.75μF，试验频率为30-300Hz,试验电压17.4kV。（满足6kV被试品对象要求）

5. 35kV及以开关，电容量≤0.003uF，试验频率为30-300Hz，试验电压不超过108kV。

二、 ZSBP-216kVA/216kV变频串联谐振交流耐压装置工作环境

1.   环境温度：－150C –40 0C;

2.   相对湿度：≤90%RH;

3.   海拔高度:  ≤3000米；

三、 装置主要技术参数及功能

1.   额定容量：216kVA；

2.   输入电源：单相220V电压，频率为50Hz；

3.   额定电压：54kV；216kV

4.   额定电流：1A； 4A；

5.   工作频率：30-300Hz；

6.   波形畸变率：输出电压波形畸变率≤1%；

7.   工作时间：额定负载下允许连续30min；过压1.2倍1分钟；

8.   温    升：额定负载下连续运行30min后温升≤65K；

9.   品质因素：装置自身Q≥30(f=45Hz)；

10.  保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11.  测量精度：系统有效值1.5级；

四、 ZSBP-216kVA/216kV变频串联谐振交流耐压装置设备遵循标准

GB10229-88            《电抗器》

GB1094 《电力变压器》

GB50150-2006 《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900 《电工名词术语》

GB/T16927.1~2-1997 《高电压试验技术》

五、装置容量确定

装置容量定为216kVA/216kV，分4节电抗器，中试控股电抗器单节为54kVA/54kV/1A/90H通过组合使用能满足上述被试品的试验要求。

（二）试验时使用关系列表

设备组合

被试品对象    电抗器

54kVA/54kV4节 激励变压器输出端选择

110kV电力变压器交流耐压     使用电抗器4串     6kV

110kV绝缘子，开关、GIS等   使用电抗器4串     6kV

300mm2 /35kV电缆1km   使用电抗器2串2并 3 kV

300mm2 /10kV电缆2.0km 使用电抗器4并     3kV

35kV绝缘子，开关等     使用电抗器3串     3kV

六、系统配置及其参数

1.   激励变压器ZSJLB-12kVA/3kV/6kV/0.25kV    1台

a)   额定容量：12kVA；

b)   输入电压：0-250V，单相；

c)   输出电压：3kV；6kV

d)   结    构：干式；

e)   重    量：约70 kg；

2.   变频电源12kW/220V                         1台

a)   额定输出容量：10kW

b)   工作电源：220±10%V（单相），工频

c)   输出电压：0 – 250V，单相，

d)   额定输入电流：40A

e)   额定输出电流：40A

f)   输 出 波 形：正弦波

g)   电压分辨率： 0.01kV

h)   电压测量精度：1.5%

i)   频率调节范围：30 – 300Hz

j)   频率调节分辨率：≤0.1Hz

k)   频率稳定度：    0.1%

l)   运 行 时 间：额定容量下连续30min

m)   额定容量下连续运行30min元器件最高温度≤65K;

n)   噪 声 水 平：≤50dB

o) 结构及性能特点：

1）参数显示：大屏幕液晶界面显示系统

可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、、参数查询等。

2）参数设置：中试控股可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护

3）试验模式：有全自动、手动2种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态

4）ZSBP-216kVA/216kV变频串联谐振交流耐压装置保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、中试控股闪络保护、紧急停机、欠压保护等多重保护功能；

5） 数据存储功能：试验结果保存、打印、回查等

① 试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；

② 数据查询：可将已保存的试验结果数据显示到屏幕上；

6）自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0%；

7）频率调节分为粗调和细调，中试控股并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；

8)重  量：约18kg；

3.   高压电抗器DK-54kVA/54kV                  4节

a)   额定容量：54kVA;

b)   额定电压：54kV；

c)   额定电流：1A；

d)   电 感 量：90H/单节；

e)   品质因素：Q≥30 (f=45Hz)；

f)   结    构：干式；

g)   重    量：约55kg；

4、电容分压器FRC-220kV -1000 pF                 1套

a)   额定电压： 220kV

b)   高压电容量：1000pF

c)   介质损耗：tgσ≤0.5%；

d)   分 压 比： 1000：1

e)   测量精度：有效值1.5级;

f)   重    量：约20kg

中试控股工频参考电压的测量

高压试验变压器工频参考电压是无间隙氧化物避雷器的重要参数之一，它表明阀片的伏安特性曲线饱和点的位置。运行一定时期后，工频参考电压的变化能直接反映避雷器的老化、变质程度。

所谓工频参考电压是指将规定的工频参考电流（以阻性电流分量的峰值表示，通常约为1mA～20mA），氧化物避雷器，在避雷器两端测得的峰值电压，即为工频参考电压。

高压试验变压器根据接地电阻的意义，接地电阻是电流I经接地体流入大地时接地电位U和I的比值。因此，为了测量接地电阻，首先在接地体上一定的电流。

为简化计算，设接地体为半球形，在距球心X处的球面上的电流密度为

J＝1／2πX2

母线交流耐压试验仪式中 J——距球心为X处的球面上电流密度,A/m2；

I——接地体入地的电流；

X——距球心的距离。

由于在带电运行条件下受相邻相间电容耦合的影响，氧化物避雷器的阻性电流分量不易测准，当发现阻性电流有迹象时，应测量工频参考电压，它能进一步判断该避雷器是否适于继续使用。

根据测量得到的电压数据和电流数据，谐波分量来计算待测输电线路的零序电容，再换算为工频下输电线路的零序电容。高压输电线路在投入运行之前应测量各种工频参数值用以作计算系统短路电流及继电保护整定,推算分布和选择合理运行方式等工作的实际依据。

直接待测输电线路首端加压点所在变电站的单相工频电源，对待测输电线路进行加压；同步采集待测输电线路首端的零序电压、零序电流和末端的零序电压；输电线路正序电容输电线路零序电容在工频下的正序电容参数,在现场试验时有时会发生困难。该参数通常是按正序电容电流计算而得。输电线路正序电容的计算工式为三相输电线路正序电容=零序电容+3×相间电容
