变电站预防耐压仪

中试控股技术博士为您解答：要看高压电缆的类型，如果是充油电缆，交、直流都可以做。

但是现在用的高压交流电缆，大部分是交联电缆，只能做交流耐压而不能做直流耐压，否则会对电缆绝缘产生伤害

中试控股技术博士为您解答：原因如下：

1)直流电压对交联聚乙烯绝缘,有积累效应,即“记忆性”。一旦电缆有了由于直流试验而引起的“记忆性”,它就需要很长时间来释放留在电缆中的直流电荷。而当该电缆投入运行时,直流电荷便会叠加在交流电压峰值上,产生“和电压”,远超过电缆的额定电压,使绝缘加速老化,缩短使用时间。

2)直流电压分布与实际运行的交流电压不同,直流电场分布受电阻率影响,而交流下电场分布与电阻率和介电系数都有关。因此直流耐压试验并不能象交流耐压一样可以准确地反映电缆的机械损伤等明显问题,直流试验合格的电缆,投入运行后,在正常工作电压作用下,也会发生绝缘故障。

1、耐压测试(puncture test)是检验电器、电气设备、电气装置、电气线路和电工安全用具等承受过电压能力的主要方法之一。分工频耐压试验和直流耐压试验两种。

2、工频耐压试验其试验电压为被试设备额定电压的一倍多至数倍，不低于1000V。其加压时间：对于以瓷和液体为主要绝缘的设备为1分钟，对于以有机固体为主要绝缘的设备为5分钟，对于电压互感器为3分钟，对于油浸电力电缆为10分钟。

3、直流耐压试验可通过不同试验电压时泄漏电流的数值、绘制泄漏电流—电压特性曲线。

变电站预防耐压仪发电机交流耐压试验装置(工频调感)如何找到谐振点：

1.合闸主电源，按“升压”按钮，一般升压到30V,即升压到电抗器上获得几百伏电压

2.调节间隙，一般试验前铁芯为下线位零间隙位置，通过增加或减小铁芯间隙来找到谐振点。

3.即在调间隙过程中，高压电压大时，此时铁芯所处位置即为谐振点位置，此时调谐完毕。

4.即可升压，升压到试验电压值时，会自动耐压计时，到达设定耐压时间，设备自动降压到零。

5.断开主电源。

6.试验时，有关人员应加强对被试设备，一旦出现异常现象，应将调压器迅速降压，并同时断开电源。

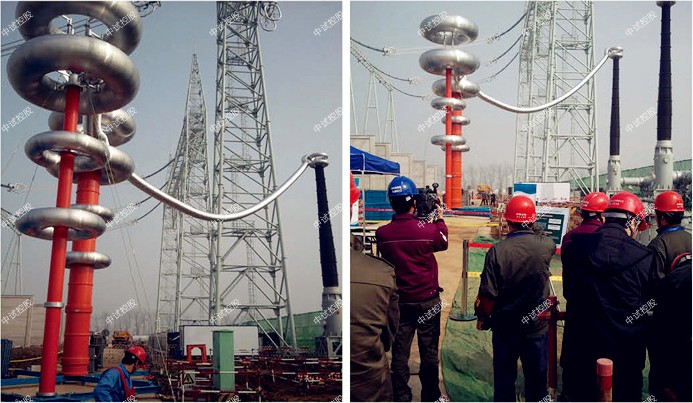

ZSBP-200kVA/200kV变频串联谐振成套试验装置

一、 被试品对象及试验要求

1. 110kV变电站开关、母线、GIS等电气设备的交流耐压试验，试验频率为30-300Hz,试验电压不超过200kV。

2．110kV及以下电压等级变压器交流耐压试验，电容量≤0.02μF，试验电压不超过160kV。

3．35kV/300mm2电缆1000m，中试控股电容量≤0.198μF，试验频率为30-300Hz,试验电压52kV。

4. ZSBP-200kVA/200kV变频串联谐振成套试验装置10kV/300mm2电缆2000m，电容量≤0.75μF，试验频率为30-300Hz,试验电压17.4kV。（满足6kV被试品对象要求）

5. 35kV及以开关，电容量≤0.003uF，试验频率为30-300Hz，试验电压不超过108kV。

二、 工作环境

1.   环境温度：－150C –40 0C;

2.   相对湿度：≤90%RH;

3.   海拔高度:  ≤3000米；

三、 装置主要技术参数及功能

1.   额定容量：200kVA；

2.   输入电源：单相220V电压，频率为50Hz；

3.   额定电压：50kV；200kV

4.   额定电流：1A； 4A；

5.   工作频率：30-300Hz；

6.   波形畸变率：输出电压波形畸变率≤1%；

7.   工作时间：额定负载下允许连续30min；过压1.2倍1分钟；

8.   温    升：额定负载下连续运行30min后温升≤65K；

9.   品质因素：装置自身Q≥30(f=45Hz)；

10.  保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11.  ZSBP-200kVA/200kV变频串联谐振成套试验装置测量精度：系统有效值1.5级；

四、 设备遵循标准

GB10229-88            《电抗器》

GB1094 《电力变压器》

GB50150-2006 《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900 《电工名词术语》

GB/T16927.1~2-1997 《高电压试验技术》

五、装置容量确定

装置容量定为200kVA/200kV，分4节电抗器，中试控股电抗器单节为50kVA/50kV/1A/90H通过组合使用能满足上述被试品的试验要求。

（二）试验时使用关系列表

ZSBP-200kVA/200kV变频串联谐振成套试验装置设备组合

被试品对象    电抗器

50kVA/50kV4节 激励变压器输出端选择

110kV电力变压器交流耐压     使用电抗器4串     6kV

110kV绝缘子，开关、GIS等   使用电抗器4串     6kV

300mm2 /35kV电缆1km   使用电抗器2串2并 3 kV

300mm2 /10kV电缆2.0km 使用电抗器4并     3kV

35kV绝缘子，开关等     使用电抗器3串     3kV

六、系统配置及其参数

1.   激励变压器JLB-10kVA/3kV/6kV/0.25kV    1台

a)   额定容量：10kVA；

b)   输入电压：0-250V，单相；

c)   输出电压：3kV；6kV

d)   结    构：干式；

e)   重    量：约70 kg；

2.   变频电源BXZ-10kW/220V                         1台

a)   额定输出容量：10kW

b)   工作电源：220±10%V（单相），工频

c)   输出电压：0 – 250V，单相，

d)   额定输入电流：40A

e)   额定输出电流：40A

f)   输 出 波 形：正弦波

g)   电压分辨率： 0.01kV

h)   电压测量精度：1.5%

i)   频率调节范围：30 – 300Hz

j)   频率调节分辨率：≤0.1Hz

k)   频率稳定度：    0.1%

l)   运 行 时 间：额定容量下连续30min

m)   额定容量下连续运行30min元器件最高温度≤65K;

n)   噪 声 水 平：≤50dB

o) 结构及性能特点：

1）参数显示：大屏幕液晶界面显示系统

可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、、参数查询等。

2）参数设置：可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护

3）ZSBP-200kVA/200kV变频串联谐振成套试验装置试验模式：有全自动、手动2种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态

4）保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能；

5） 数据存储功能：试验结果保存、打印、回查等

① 试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；

② 数据查询：可将已保存的试验结果数据显示到屏幕上；

6）中试控股自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0%；

7）ZSBP-200kVA/200kV变频串联谐振成套试验装置频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；

8)重  量：约18kg；

3.   高压电抗器DK-50kVA/50kV                  4节

a)   额定容量：50kVA;

b)   额定电压：50kV；

c)   额定电流：1A；

d)   电 感 量：90H/单节；

e)   品质因素：Q≥30 (f=45Hz)；

f)   结    构：干式；

g)   重    量：约45kg；

4、电容分压器ZSFRC-200 kV -1000 pF                 1套

a)   额定电压： 200kV

b)   高压电容量：1000pF

c)   介质损耗：tgσ≤0.5%；

d)   分 压 比： 1000：1

e)   测量精度：有效值1.5级;

f)   重    量：约20kg

中试控股电力三倍频电源发生器的试验方法：

1.三倍频电源发生器分单体式和分体式两种，单体式将三倍频部分和控制部分整合在一起，如果要求三倍频额定容量较大则设计为分体式结构。

2.将试验所需的三倍频、控制箱（控制台）、互感器按示意图所示的方法连接好；仔细检查，确保输入、输出、仪表接地线准确无误后，方可通电进行操作。此时三倍频的次级输出即为150Hz的三倍频电源。

3.接通电源，合上空开，将调压器的手轮旋至零位处，零位开关合上，此时电源指示灯及零位指示灯亮。按下启动按钮，接触器吸合，同时工作指示灯亮，并发出声光。

4.变电站预防耐压仪顺时针缓慢均匀旋转调压器的手轮，并密切注视仪表，当升到所需电压值时、应停止旋转，按下计时按钮，耐压时间到即发出声光，及时反向旋转手轮，直到调压器回到零位上。

5.试验完毕后，按下停止按钮，接触器断电，工作指示灯灭，零位指示灯亮，此时调压器断电。

6.三倍频电源发生器设有过流保护，按额定输出电源80%整定，于小负载时，应根据负载重新整定，当升压或耐压过程中出现过流或击穿现象时，接触器断电，切断主回路，起到保护作用。

7.三倍频电源发生器带有多抽头的电抗器，当三倍频发生器带JCCI类型高压串级式电压互感器负载时，其电流由感性为容性，功率因素很低，因此，可在被试验的高压互感
