电缆电气耐压仪

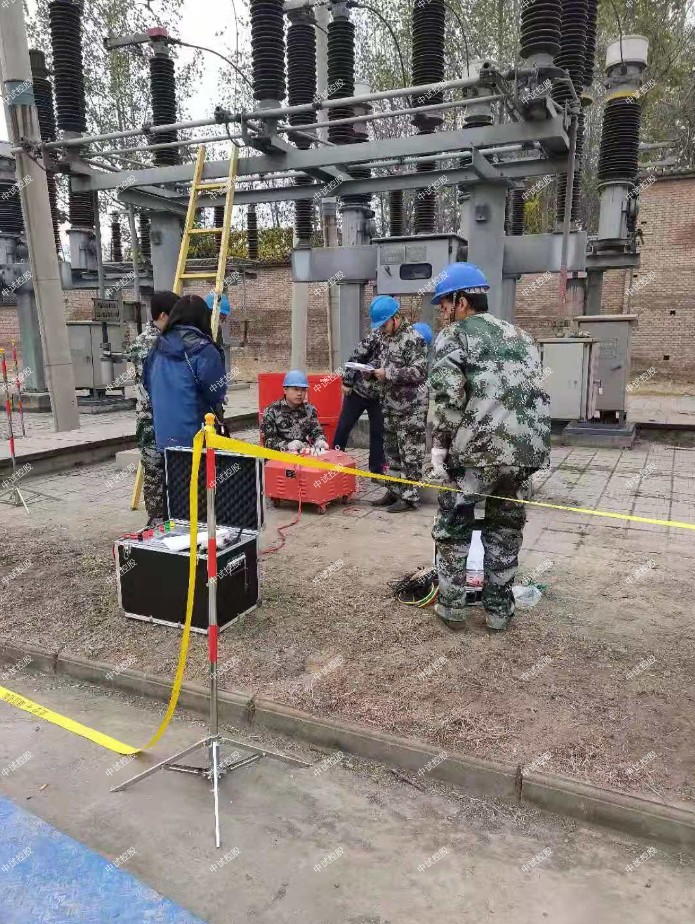

中试控股技术博士为您解答：操作步骤

变频电源接通电源，电源可以接220V或380V，接220V时接AC两相，接380V时接ABC三相（注意：当接220V 时变频电源输出功率减半）。

打开变频电源开关，点击进入参数设置页面，首先设置试验电压，这里试验电压为68KV，所以直接点击设置为68KV，仪器会自动设置过压保护，和闪络保护，过压保护为试验电压的1.1倍，闪络保护为试验电压的是0.4倍，过流保护默认为装置的额定电流。

电缆电气耐压仪起始频率默认为20Hz，终止频率默认为300Hz。起始电压默认为30V，分压器比以装置默认为准。

测量电缆直流泄漏电流时微安表指针有摆动

如果没有电缆终端头及试验电源不稳定等因素的影响，在测量中，直流微安表出现周期性摇动，可能是由于被试的电缆的绝缘中有局部的孔隙性。孔隙性在一定的电压下发生击穿，导致泄漏电流增大，电缆电容经过被击穿的间隙放电；当电境缆充电电压又逐渐升高，使得间隙又再次被击穿；然后，间隙绝缘又一次得到恢复。如此周而复始，就使测量中的微安表出现了周期性的摆动现象。

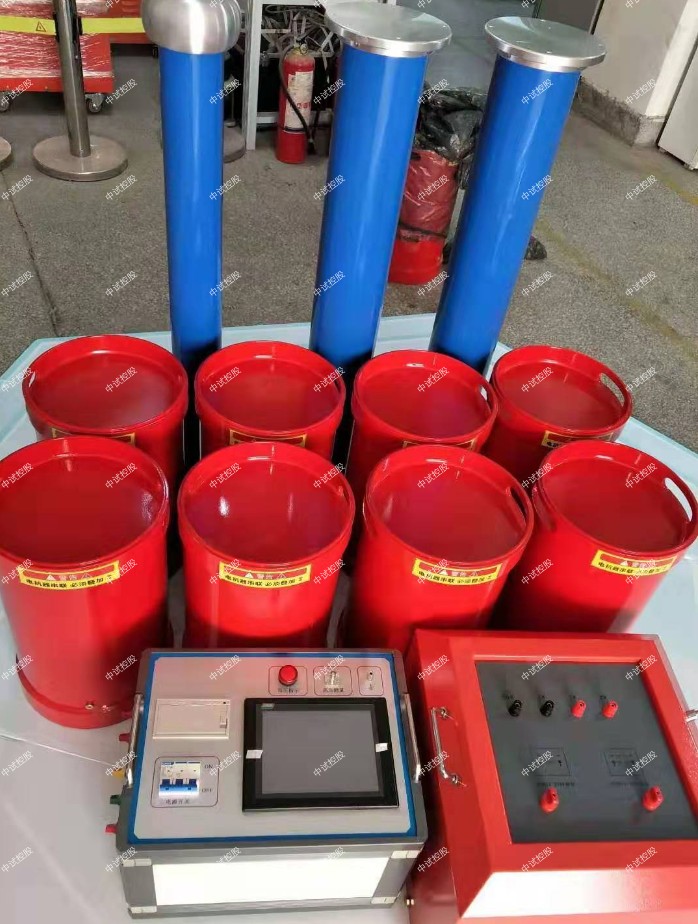

ZSBP-270KVA/270KV 变频串联谐振耐压成套装置

270指设备能输出的最大额定容量，单位为kVA

270指设备能输出的电压等级，单位为kV；

（二）ZSBP-270kVA/270kV变频谐振试验装置技术指标

1．额定电压：270KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

52kV-满足35kV电缆交流耐压试验；

128kV-满足110kV电缆交流耐压试验；

72kV-满足35kV变压器交流耐压试验；

95kV-满足110kV变压器中性点交流耐压试验

230kV-满足110kV的GIS等交流耐压试验

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6. 水力发电机试验时满负荷下品质因数：Q>10（与负载相关）

7．电缆试验时满负荷下品质因数：Q>30（与负载相关）

8．主变压器试验满负荷时品质因数：Q>30（与负载相关）

9. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

10．输入电源： 380/220V

11．频率调节范围：30Hz～300Hz

12．中试控股系统测量精度：1.5％

13．ZSBP-270KVA/270KV 变频串联谐振耐压成套装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《水轮发电机组安装技术规范》                GB/T8564――2003

《高压谐振试验装置》                        DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）设备主要配置及技术参数说明：

1. ZSBP-270KVA/270KV 变频串联谐振耐压成套装置变频电源一台：

额定功率：15kVA；

输入电压： 380/220V 45～65Hz

输出电压：0～500V可调

输出电压频率：30～300Hz

0.01Hz步进可调

频率不稳定度≤0.02%

中试控股输出电流：0～30A

重量：16kg

2.高压谐振电抗器（共6台）：45KVA/45KV

额定工作电压：45kV

额定工作电流：1A

额定电感量：90H

连续工作时间：60min

温    升：小于60度

工作频率：30-300Hz

重量：48kg

3.激励变压器1台：

额定容量：15kVA

输入电压：500V

输出电压：2/4/10kV，

4.电容分压器一台：270kV纯电容式

   自身电容量：1400pF

   工作频率：30～300Hz

分压比：2000:1

   不确定度：1.5%

   额定电压:270kV

   重量：10kg

激励变压器接线用法：

用于10kV电缆的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压低一些的电压端，比如2kV；

用于35kV电缆的耐压装置，35kV电缆的耐压，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如3-4kV；

用于110kV电缆的耐压装置，ZSBP-270KVA/270KV 变频串联谐振耐压成套装置110kV电缆的耐压，激励变高电压输出部分和电抗器之间连接，一般接电压高端比如5-6kV；

ZSBP-270KVA/270KV 变频串联谐振耐压成套装置技术参数

   输入电源:

电压： 380/220V±10%

频率： 45/65Hz

   输出电压：0-500V；

   输出波形：正弦波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   中试控股频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.5%

   电压步进值： 1%，0.1%，0.01%

   运行连续工作时间：60分钟

查故障

高频高压电路振荡回路中元器件检查均为正常。高频变压器的初级正常，高频变压器的次级把 BC4 4~BC48与 C26~30的倍压整流和滤波回路焊开，从R 106端对地测量没有电压输出，测量显示管的1与14 两管脚没有灯丝电压。

故障原因

高频变压器的次级高压线包损坏，使振荡器停止工作，高频高压无输出，致使显示控制电路不能正常工作。因此 测试仪检测时，显示器无波形显示。

故障查出后，更换高频变压器，匝间耐压测试仪测试正常。

交流耐压试验电源处理

高压电缆交流耐压采用的是变频谐振装置产生试验电源，变频柜是装置的核心部件，变频柜通过晶闸管的整流和逆变获取试验所需的频率，在电源变换过程中引入了大量的高频脉冲电流成份。

参数设置完成后点击返回。仪器会返回上一级主界面，进入主界面点击自动试验，可以看到我们设置的参数设置。

点击开始试验，仪器会自动寻找谐振点，自动升压，升压到试验电压时仪器会自动进入到耐压计时，当耐压时间到达后自动降压。

在升压的同时需要关注低电压和低电流。试验完成后点击保存，保存试验报告并打印。试验完后需注意进行安全放电。

变频谐振系统输出的电源不能直接作为电缆局放试验的电源直接施加于被试对象进行局部放电测试，必须采取有效措施对试验电源进行预处理，通过设置串联电抗、防晕导线、均压环进行对试验电源质量进行改善

电缆电气耐压仪接线方法

将变频电源的安全接地线接好，再将变频电源的输出与激励变压器的输入进行连接，激励变压器接地端接地，在将4节电抗器串联，然后将激励变输出端与其中一个电抗器尾端连接，电抗器顶端与电容分压器顶端连接，电容分压器下端将分压信号线和接地线分别连接变频电源和接地线。最后将被试品变压器高压侧与电抗器顶端连接，变压器低压侧短接接地。

电缆终端局放测试回路

电缆终端的局放测试回路如下图，当被试电缆内部发生了局部放电时，耦合电容瞬时对电缆终端充电，形成高频的脉冲充电电流波形，脉冲电流的幅值、发生的频度反映了电缆内部局部放电的严重程度，通道1、通道2两个传感器将局放信号传送至局放诊断系统进行分析处理。

在电缆的中间接头，测试原理如图所示，一侧电缆的铠装与电缆导体之间存在电容Ca，另一侧电缆的导体与铠装之间存在电容Cb，如果在电缆的中间接头发生局部放电，那么形成两个电容C1和C2，此时Ca和Cb就会通过导体向C1和C2充放电，从而形成局放电流回路，在两侧电缆屏蔽层桥接一个高频低阻的电容臂C0和高频电流传感器，就可以检测到局放的脉冲电流信号。
