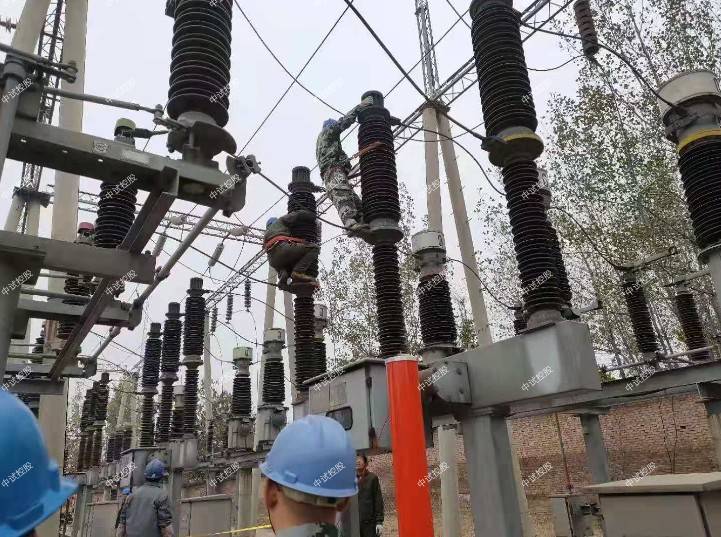

中试控股技术博士为您解答：如何对变压器的交流耐压试验结果进行分析判断和处理

(1)试验中，表计指示不跳动，被试变压器无放电声，持续加压1min后认为交流耐压试验合格。

(2)对于35kv以上的变压器．当电压升到规定的试验电压后，若油箱内有轻微局部放电声(如吱吱声)但指示表计没有变化，则应将电压下降后再次升压复试，若复试中放电声消失，则认为试验正常；若复试中仍有放电声，则应停止试验。

(3)在交流耐压试验中，电流表指针突然上升或下降，并且被试品有放电响声或者保护间隙放电)则说明被试变压器有问题。应查明原因。

电缆阻燃试验耐压仪高压耐压试验仪将试验设备的高压输出端短接，同店检查过电流继电器是否动作，或是否发出信号。

将被试电器的所有开关均置于接通状态。

ZSBP-150KVA/150KV变频串联谐振成套试验装置

150指设备能输出的最大额定容量，单位为kVA

150指设备能输出的电压等级，单位为kV；

（二）ZSBP-150kVA/150kV变频串联谐振耐压试验装置技术指标

1．额定电压：150KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

44kV-满足10kV开关,绝缘子,PT,CT,开关柜交流耐压试验；52kV-满足35kV电缆交流耐压试验；

85kV-满足35kV开关,绝缘子,PT,CT,开关柜交流耐压试验；

140kV-满足66kV开关,绝缘子,PT,CT,开关柜交流耐压试验；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6．中试控股电缆试验时满负荷下品质因数：Q>30（与负载相关）

7．主变压器试验满负荷时品质因数：Q>30（与负载相关）

8. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

9．输入电源：单相220V

10．频率调节范围：30Hz～300Hz

11．系统测量精度：1.5％±200V

12．ZSBP-150KVA/150KV变频串联谐振成套试验装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》 GB50150-2006

《高压谐振试验装置》 DL/T 849.6—2004

《电抗器》 GB10229.88

《电力设备预防试验规程》 DL/T596-1996

《耦合电容器和电容分压器》 IEC358(1990)

（四）中试控股设备主要配置及技术参数说明：

1.变频电源一台：

额定功率：10kVA；

输入电压：单相220V 45～65Hz

输出电压：0～250V可调

输出电压频率：30～300Hz

0.1Hz步进可调

频率不稳定度≤0.02%

输出电流：0～40A

重量：16kg

2.高压谐振电抗器（共4台）：37.5kV/1A

额定工作电压：37.5kV

额定工作电流：1A

额定电感量：96H

连续工作时间：60min

重量：55kg

温 升：小于60度

工作频率：30~300Hz

3.激励变一台：

额定容量：10kVA

输入电压：250V

输出电压：2.5KV/ 5kV;

重量：60kg

4.电容分压器一台：DCF-150kV纯电容式

自身电容量：1400pF

工作频率：30～300Hz

不确定度：1.5%

额定电压:150kV/1400pF

重量：16kg

1、10kV电缆 300mm2 长度不大于2km，试验电压为22kV，试验频率为30Hz～300Hz. 电抗器2台 并联

2，10kV开关等，试验电压为42kV，试验频率为30Hz～300Hz. 电抗器2台串联

3，中试控股35kV电缆 300mm2 长度不大于1km，试验电压为52kV，试验频率为30Hz～300Hz. 电抗器2台串联2台并联

ZSBP-150KVA/150KV变频串联谐振成套试验装置

输入电源:

电压： 220V±10%

频率： 50/60Hz

 输出电压：0-250V（输入220V）；

 输出波形：方波

 频率调节范围：30-300Hz

 频率分辨率：0.01Hz

 频率稳定度：0.1%

 频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

 电压分辨率：0.1kV

 电压测量精度：1.0%

 电压步进值： 1%，0.1%，0.01%

 运行连续工作时间：60分钟

(4)在交流耐压试验中，若油箱内有明显的放电现象，试验表计有明显变化或有瓦斯气体排出等现象，则应立即停止试验，对变压器进行吊芯检查(或检修)，待消除放电原因后，再行试验。

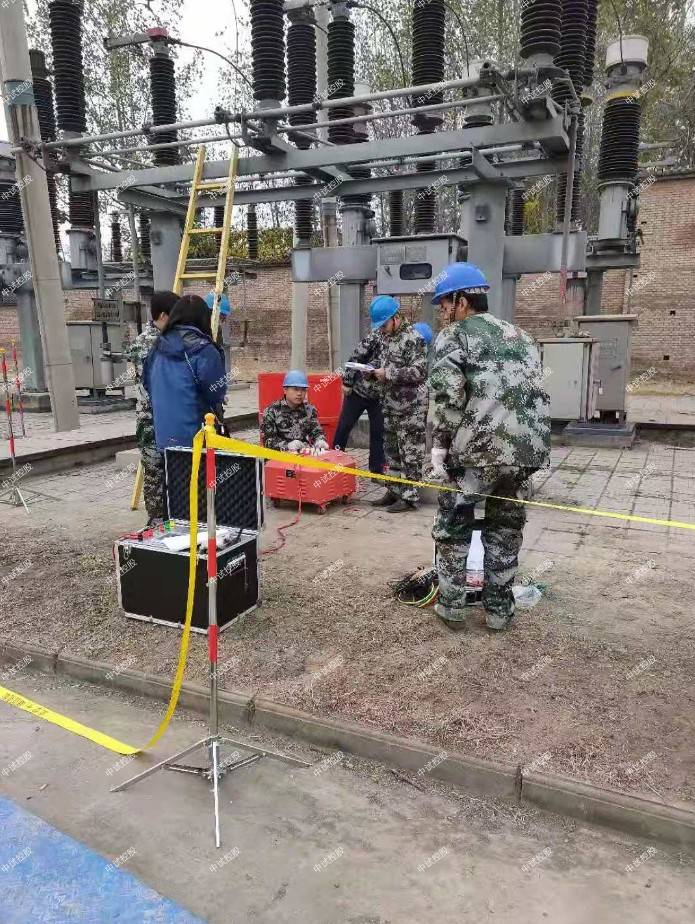

在试验中应严格按照下列步骤进行操作，这样既可以保证试验结果的正确判定，又可以保障安全。

检查试验环境有无不安全因素存在。若没有，则将应耐压试验设备开机预热5min。

检查试验设备是否置于试验所需的电压档位，其整定泄漏电流值是否符合要求。

(5)电缆阻燃试验耐压仪高压耐压试验仪几种故障判断如下：

1)油隙放电。在加压过程中，被试变压器内部放电，发出很象J属撞击油箱的声音，电流指示突变。这种现象一般是由于油隙距离不够或电场畸变，而导致油隙贯穿性所致。重复试验时，由于油隙抗电强度恢复，其放电电压不会明显下降：若放电电压比第一次降低，则是固体绝缘击穿。

2)油中气体间隙放电。试验时．放电声一次比一次小，仪表摆动不大，重复试验放电又消失。这种现象是油气体间隙放电，气泡不断逸出所致。

3)带悬浮电位的J属件放电。在加压过程中，被试变压器内部如有象炒豆般的放电声，而电流指示叉很稳定，这可能是带悬浮电位的J属件对地放电(如铁芯接地不良等)所致。

将试验设备的测试夹分别接在规定测试的部分（对主电路进行试验时，应将不与主电路连接的控制和辅助电路接至J属支架上；对控制和辅助电路进行试验时，应将主电路接至J属支架上。）

4)固体绝缘爬电。若出现哧哧的放电声，电流表指示突增，这是由于内部固体绝缘(多数是绝缘角环纸板)爬电或绕组端部对铁轭爬电，再重复试验时放电电压就会明显下降。

5)外部试验回路放电。试验时，被试变压器外部试验回路的绝缘被jc，将发生明显响声和火花，这是可观察到的。此外，空气中有轻微的电晕或瓷件表面有轻微的树枝状放电，这是正常现象。
