组件绝缘耐压仪

中试控股技术博士为您解答：工频耐压试验机试验电压的测量采用经校验合格的测量装置。外施耐压试验时，试验电压一般应在被试品两端测量。对一些小电容被试品如绝缘子、单独的开关设备、绝缘工具等的交流耐压试验可在试验变压器低压侧测量，并根据变比进行换算。

组件绝缘耐压仪应测量试验电压峰值，除以√2作为试验电压值。测量试验电压的峰值与方均根（有效）值之比，此比值在√2±0.07的范围内，则可认为试验结果不受波形畸变的影响。

中试控股测量系统的技术要求见DL／T 1015-2006《现场直流和交流耐压试验电压测量系统的使用导则》。

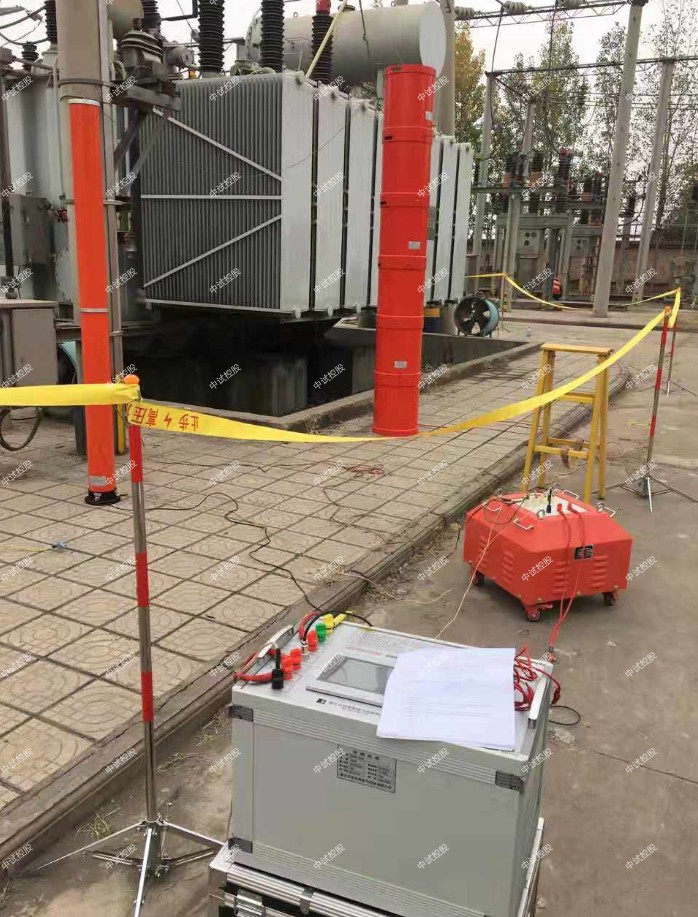

ZSBP-132KVA/22KV变频串联谐振耐压试验装置

132指设备能输出的最大额定容量，单位为kVA

22指设备能输出的电压等级，单位为kV；

（二）ZSBP-132KVA/22KV变频串联谐振耐压试验装置技术指标

1．额定电压：30KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6．中试控股电缆试验时满负荷下品质因数：Q>30（与负载相关）

7．主变压器试验满负荷时品质因数：Q>30（与负载相关）

8. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

9．输入电源： 220V

10．频率调节范围：30Hz～300Hz

11．系统测量精度：1.5％

12．ZSBP-132KVA/22KV变频串联谐振耐压试验装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《高压谐振试验装置》                           DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）ZSBP-132KVA/22KV变频串联谐振耐压试验装置设备主要配置及中试控股技术参数说明：

1.变频电源一台：

额定功率：10kVA；

输入电压：单相220V 45～65Hz

输出电压：0～250V可调

输出电压频率：30～300Hz

0.1Hz步进可调

频率不稳定度≤0.02%

输出电流：0～30A

重量：16kg

2.   高压谐振电抗器（共3台）：44KVA/22KV

额定工作电压：22kV

额定工作电流：2A

额定电感量：50H

连续工作时间：60min

温    升：小于60度

工作频率：30~300Hz

重量：38kg

3.   激励变：  1台

额定容量：10kVA

输入电压：250V

输出电压： 2kV，4kV

4.电容分压器一台： FRC-30kV纯电容式

   自身电容量：6600pF

   工作频率：30～300Hz

   不确定度：1.5%

   额定电压:30kV

   ZSBP-132KVA/22KV变频串联谐振耐压试验装置重量：10kg

1. 10kV/300mm2的电缆，长度 3km，电容量≤1.12 uF试验频率为30-300Hz,试验电压22kV，电抗器3并技术参数

   输入电源:

电压： 220V±10%(10kW以上)

频率： 50/60Hz

   输出电压：0-250V；

   输出波形：正弦波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.5%

   电压步进值： 1%，0.1%，0.01%

   运行连续工作时间：60分钟

组件绝缘耐压仪电缆耐压试验设备-直流高压发生器出现故障了怎么办？

高频直流高压发生器故障的检查与处理

1．电源开关打开时，控制箱上的数显表不亮请检查电源连线及所有保险管，保险管若有损坏时，请按保险管座旁标注的安培数更换新保险管。

2．若打开电源开关，数显表亮，高压显示绿灯不亮，加不上高压。

(1)故障显示“回零”灯亮没有回零位，请将逆时针旋转高压输出调整钮和微调旋钮回到零位上至“回零”灯灭，即可加高压。

(2)故障显示“其它”灯亮有两种现象：接地保护；断线保护。
