高压开关柜成套试验耐压仪

中试控股技术博士为您解答：耐压测试（ Withstanding Voltage Test ）又称作高压测试（ Hipot Test ）或介电强度测试（ Dielectric Test ），可能是大家熟悉和在流程安全测试中用的多。交流耐压｛试验变压器，变频串联谐振,超低频高压发生器｝
它用来检测经常发生的瞬态高压下的绝缘能力是否合格。它在一定时间内高压到被测试设备以确保设备的绝缘性能足够强。直流耐压｛直流高压发生器｝

什么是工频交流耐压试验？

高压开关柜成套试验耐压仪工频交流耐压试验，检验电气设备绝缘耐受工频电压作用能力的试验。对220kv及以下电气设备也用它来检验绝缘耐受操作过电压，暂时过电压的能力。试验时，按规定将被试品接入试验回路，逐步升高电压至标准规定的额定工频耐受电压值，保持1 min，然后迅速、均匀地降压到零，在规定的时间内，被试品绝缘未发生击穿穿或表面闪络，则认为通过了该项试验。中试控股工频交流试验所施电压高出电气设备额定工作电压，通过这一试验可以发现很多绝缘缺陷，尤其对局部缺陷更为有效，其缺点是可能在耐压试验时给绝缘带来一定损伤，所以应在绝缘电阻、介质损耗因数等项目试验合格后，才可进行工频交流耐压试验。

ZSBP-75KVA比25KV变频串联谐振耐压试验装置

75指设备能输出的最大额定容量，单位为kVA

25指设备能输出的电压等级，单位为kV；

（二）ZSBP-75KVA比25KV变频串联谐振耐压试验装置技术指标

1．额定电压：25KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6．电缆试验时满负荷下品质因数：Q>30（与负载相关）

7．主变压器试验满负荷时品质因数：Q>30（与负载相关）

8. GIS，中试控股开关等试验满负荷时品质因数：Q>50（与负载相关）

9．输入电源： 220V

10．频率调节范围：30Hz～300Hz

11．系统测量精度：1.5％

12．装置具有过压、过流、零位启动等保护功能

（三）ZSBP-75KVA比25KV变频串联谐振耐压试验装置设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《高压谐振试验装置》                       DL/T 849.6—2004

《电抗器》                                 GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）设备主要配置及技术参数说明：

1.变频电源一台：

额定功率：10kVA；

输入电压：单相220V 45～65Hz

输出电压：0～250V可调

输出电压频率：30～300Hz

0.1Hz步进可调

频率不稳定度≤0.02%

输出电流：0～30A

重量：16kg

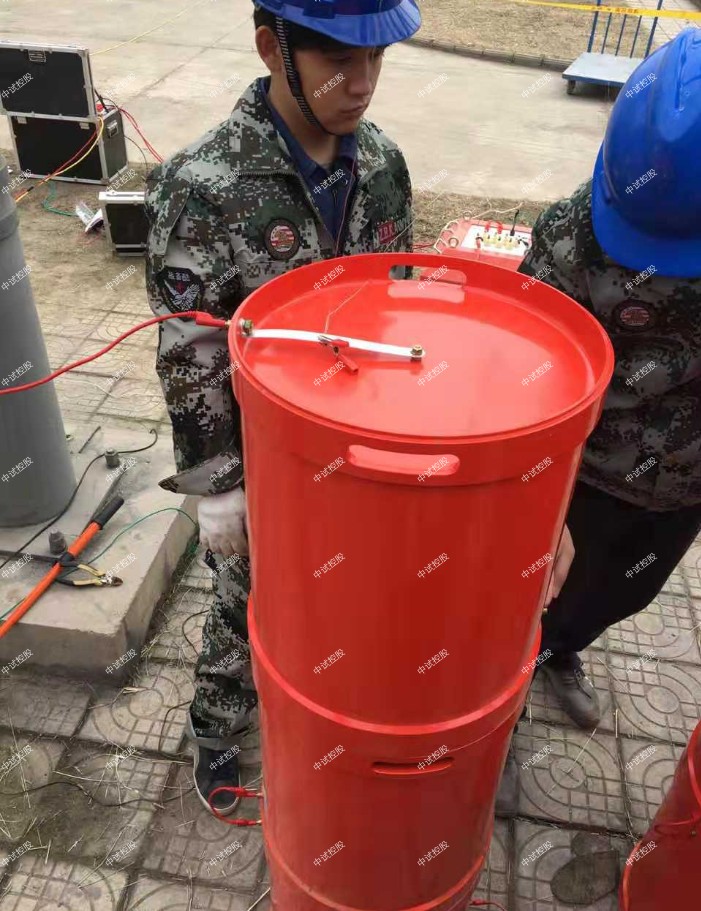

2.高压谐振电抗器（共3台）：25KVA/25KV

额定工作电压：25kV

额定工作电流：1A

额定电感量：100H

连续工作时间：60min

温    升：小于60度

工作频率：30~300Hz

重量：38kg

3.激励变：  1台

额定容量：10kVA

输入电压：250V

输出电压： 2kV，4kV

4.电容分压器一台： FRC-60kV纯电容式

   自身电容量：3000pF

   工作频率：30～300Hz

   不确定度：1.5%

   额定电压:60kV

   重量：10kg

1. 10kV/300mm2的电缆，长度 1.5km，电容量≤0.59 uF试验频率为30-300Hz,试验电压22kV，电抗器3并

技术参数

   输入电源:

电压： 220V±10%(10kW以上)

频率： 50/60Hz

   输出电压：0-250V；

   输出波形：正弦波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.5%

   电压步进值： 1%，0.1%，0.01%

   运行连续工作时间：60分钟

2、ZSBP-75KVA比25KV变频串联谐振耐压试验装置功能描述

变频电源有如下几个显著的特点：

   波形为脉宽电压调节的方波。

   内部由ARM控制，中试控股操作功能得到优化,操作简单。

   自动扫频，寻找谐振点.频率范围30-300Hz,可设置扫频范围，扫频最大耗时40秒钟(全频扫)， 频率分辨率0.01Hz。

   自动试验，可设置试验程序，试验程序分为5段，系统自动按设置的程序完成试验过程。

   耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示电压异常波动，由根据试验情况进行操作。

   实时显示试验状态，中试控股可根据试验状态进行相应操作。

   强大的保护功能：ZSBP-75KVA比25KV变频串联谐振耐压试验装置过流保护，过压保护和闪络保护，过热保护，高压异常保护，软/硬件同时保护，保护响应时间不大于5微秒，确保安全。

   试验数据保存，可即时打印试验数据，也可将数据保存以备下次打印。

   数据查询功能,根据试验日期查询以往的试验数据。

中试控股技术博士为您解答：测试电压，大部分的安全标准允许在耐压测试中使用交流或直流电压。若使用交流测试电压，当达到电压峰值时，无论是正极性还是负极性峰值时，待测绝缘体都承受压力。因此，如果决定选择使用直流电压测试，就必须确保直流测试电压是交流测试电压的 倍，这样直流电压才可以与交流电压峰值等值。例如： 1500V 交流电压，对于直流电压若要产生相同数量的电应力必须为 1500 × 1.414 即 2121V 直流电压。

1.调压器的情况

高压开关柜成套试验耐压仪当接通电源，合上电磁开关，接通调压器后，调压器便发出沉重的声响，这可能是将220V的调压器错接到380V的电源上了，若此时电流出现异常读数，则又可能是调压器不在零位，并且其输出侧有短路或类似短路的情况，常见的是接地B忘记摘除。

2.电压表的情况

(1)电压表有指示。接通电源后，电压表马上就有指示，这说明调压器不在零位，若电压表指示甚大，且伴有声响，则可能马上有味

(2)电压表无指示，接通电源后，调节调压器，电压表无指示，这可能是由于自耦变压器碳刷接触不良，或电压表回路不通，若变压器测量线卷(或变压器输入线圈)有断线的地方所致。

绝缘耐压试验装置串联谐振试验装置适合各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验，这些试验所需要的电压等级都必须严格按试验规程定期进行。在工频条件下，由于被试品电容量较大，或者试验电压要求较高，对试验装置的电源容量相应的也有较高的要求，传统的工频耐压装置往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差，因此可以考虑串联谐振试验装置。

工频耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在 100-300MA时，可取0.5-1Ω/V(试验电压);高压侧额定输出电流为1A以上时，可取1Ω/V(试验电压)。常用水电阴作为限流电阻，管于长度可按150KV/m考虑，管子和粗细应具有足够的热容量(水阻液配制方法：用蒸馏水加入适量LS铜配制成各种不同的阴值)。
