35kv避雷器交流耐压试验仪

中试控股技术博士为您解答：在进行工频交流耐压试验中，我们日常使用的电压表所测得的是电压的有效值，但被试电力设备的工频击穿、产生放电时，一般取决于交流试验电压的峰值或幅值。这是由于交流电压的波形在峰值时，一般按照操作图，都可以很快完成，加之每个端口形状不一样，一般不会弄错。连接之后，开始接通电源使用，先要进行一次空开，以测试它的运转效果。重点是看零位开关、零位指示灯和工作指示灯是否正常运转。或是因为高压试验设备由于结构和设计问题，也会引起高压试验电压波形的畸变，电容器耐压器例如交流高压试验变压器铁芯饱和，使激磁电流出现明显的3次谐波，试验电压出现尖顶波。

35kv避雷器交流耐压试验仪耐压试验设备的使用是非常严谨的，容不得半点马虎，由于其内部的连接线路众多，就可能造成设备的短路。先把所有的连接线处理好。直流耐压试验设备的连接线分为很多种，有机箱内部的连接线，有机箱与打印机的连接线，还有地接线。

振荡电压试验是用直流电源给电缆充电，当达到试验电压后使放电间隙击穿而通过电感线圈放电，对电缆加一定电压幅位、频率为kHz级的振荡波电压作为挤包绝缘电缆线路的竣工试验方法中试控股此种方法比直流耐压试验方法有效，但与工频电压试验相比， 其检查电缆主绝缘和附件的效果仍不理想.

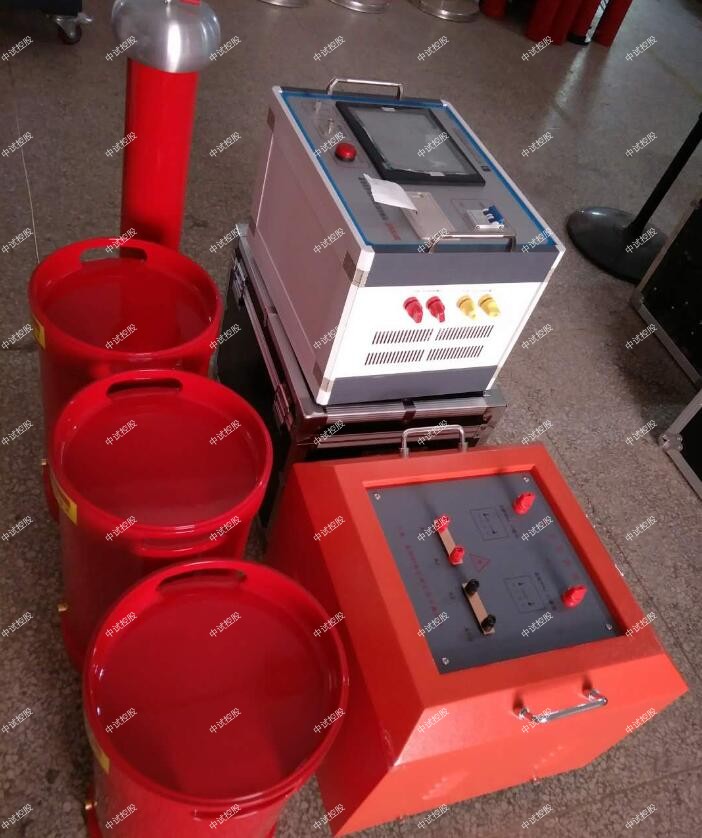

ZSBP-1000KVA/500KV变频串联谐振耐压试验成套装置

技术参数

1000指设备能输出的最大额定容量，单位为kVA

500指设备能输出的电压等级，单位为kV；

（二）1000kVA/500kV变频谐振试验装置技术指标

1．额定电压：500KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

52kV-满足35kV电缆交流耐压试验；

128kV-满足110kV电缆交流耐压试验；

72kV-满足35kV变压器交流耐压试验；

95kV-满足110kV变压器中性点交流耐压试验

184kV-满足110kV开关等交流耐压试验

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6. 中试控股水力发电机试验时满负荷下品质因数：Q>10（与负载相关）

7．电缆试验时满负荷下品质因数：Q>30（与负载相关）

8．主变压器试验满负荷时品质因数：Q>30（与负载相关）

9. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

10．输入电源： 380/220V

11．频率调节范围：30Hz～300Hz

12．ZSBP-1000KVA/500KV变频串联谐振耐压试验成套装置系统测量精度：1.5％±200V

13．装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《水轮发电机组安装技术规范》                GB/T8564――2003

《高压谐振试验装置》                        DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）ZSBP-1000KVA/500KV变频串联谐振耐压试验成套装置设备主要配置及技术参数说明：

1.变频电源一台：

额定功率：40kVA；

输入电压： 380/220V 45～65Hz

输出电压：0～500V可调

输出电压频率：30～300Hz

0.01Hz步进可调

频率不稳定度≤0.02%

输出电流：0～80A

重量：28kg

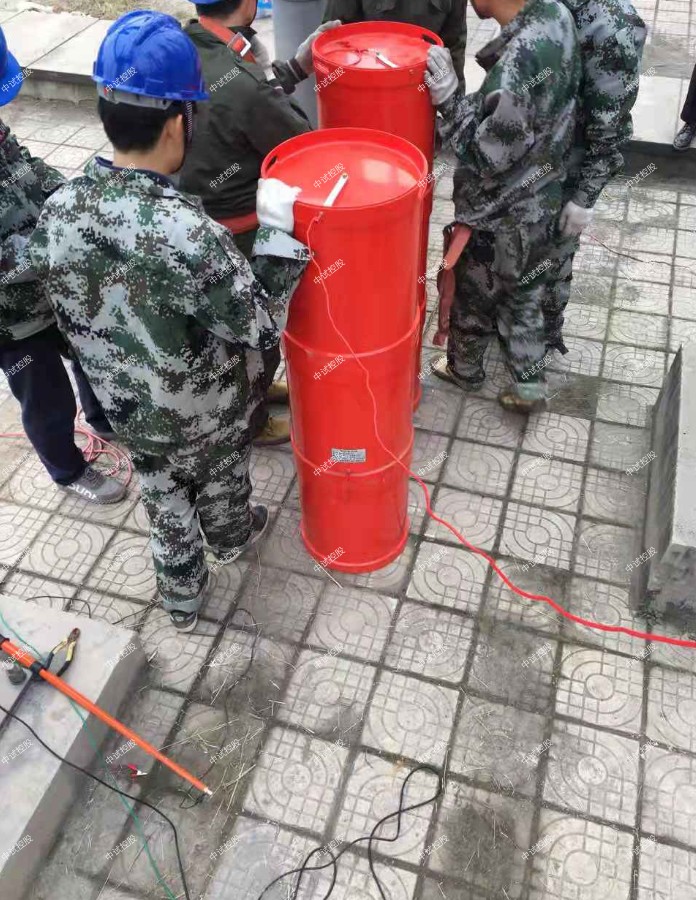

2.   高压谐振电抗器（共10台）：100KVA/50KV

额定工作电压：50kV

额定工作电流：2A

额定电感量：95H

连续工作时间：60min

温    升：小于60度

工作频率：30-300Hz

重量：65kg

3.   激励变2台：

额定容量：20kVA

输入电压：500V

输出电压：2/4/8/20Kv

重量：90kg

4.电容分压器一台： 500kV纯电容式

   自身电容量：1000pF

   工作频率：30～300Hz

分压比：3000:1

   不确定度：1.5%±200V

   额定电压:500kV

   重量：30kg

技术参数

   输入电源:

电压： 380/220V±10%

频率： 45/65Hz

   输出电压：0-500V；

   输出波形：正弦波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.5%

   电压步进值： 1%，0.5%，0.1%，0.01%

   ZSBP-1000KVA/500KV变频串联谐振耐压试验成套装置运行连续工作时间：60分钟

2、功能描述

变频电源有如下几个显著的特点：

   波形为脉宽电压调节的方波。

   内部由ARM控制，操作功能得到优化,操作简单。

   自动扫频，寻找谐振点.频率范围30-300Hz,可设置扫频范围，扫频最大耗时40秒钟(全频扫)， 频率分辨率0.01Hz。

   自动试验，中试控股可设置试验程序，试验程序分为5段，ZSBP-1000KVA/500KV变频串联谐振耐压试验成套装置系统自动按设置的程序完成试验过程。

   耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示电压异常波动，由根据试验情况进行操作。

   实时显示试验状态，可根据试验状态进行相应操作。

   强大的保护功能：过流保护，过压保护和闪络保护，过热保护，高压异常保护，软/硬件同时保护，确保安全。

   试验数据保存，可即时打印试验数据，也可将数据保存以备下次打印。

   数据查询功能,根据试验日期查询以往的试验数据。

电容器耐压器二次回路交流耐压试验，应符合下列规定：

1、试验电压应为1000v。当回路绝缘电阻值在10mω以上时，可采用2500v代替，试验持续时间应为1min，尚应符合技术文件规定；

2、48v及以下电压等级回路可不做交流耐压试验；

3、回路中有设备的，试验时应将插件拔出或将其两端短接。

试验中的异常分析

（1）若给调压器加上电源，电压表就有指示，可能是调压器不在零位。若此时电流表也出现异常读数，调压器输出侧可能有短路

（2）调节调压器，电压表无指示，可能是碳刷接触不良，或变压器的一次绕组、测量绕组有断线的地方。

（3）试验中，电流表的指示忽升或忽降，电压表指示突然下降，都是被试品击穿的象征

35kv避雷器交流耐压试验仪发电机和励磁机的励磁回路所连接的设备和采用的励磁方式有关，该回路的设备的绝缘状态的良好与否是十分重要的，当励磁回路一旦发生故障将严重影响发电机的正常运行。

1、外施电压法(加1min工频电压)，它用于全绝缘变压器或分级绝缘的中性点耐压及低压绕组的耐压试验。

2、倍频感应法。它用于分级绝缘变压器的耐压试验。

3、 工频耐压试验装置操作波感应试验法。它是用来考核变压器绝缘耐操作过电压的能力的试验，对220kV大型变压器，允许用操作波耐压代替倍频感应耐压来考核变压器的主绝缘和纵绝缘。

   1.调压器的情况
    当接通电源，合上电磁开关，接通调压器后，调压器便发出沉重的声响，这可能是将220V的调压器错接到380V的电源上了，若此时电流出现异常读数，则又可能是调压器不在零位，并且其输出侧有短路或类似短路的情况，常见的是接地B忘记摘除。
    2.电压表的情况
    (1)电压表有指示。接通电源后，电压表马上就有指示，这说明调压器不在零位，若电压表指示甚大，且伴有声响，则可能马上嗅出味来。
    (2)电压表无指示，接通电源后，调节调压器，电压表无指示，这可能是由于自耦变压器碳刷接触不良，或电压表回路不通，若变压器测量线卷(或变压器输入线圈)有断线的地方所致。
