35kv变压器预防耐压仪

中试控股技术博士为您解答：根据《预规》要求：35kV变压器的定期试验电压值按部分交换绕组电压值，即72kV考虑，交接试验电压值按全换绕组考虑，即85kV。按上述计算公式，I＝UWCX＝72×103×314×7000×10-12＝158×10-3A，P＝100×103×158×10-3＝15.8kVA，选择100kV原因是考虑到35kV系统的其他高压设备也可使用。(电流和电压互感器为72kV，少油断路器为95kV，绝缘子为100kV，阀式避雷器为50kV，隔离开关为95kV)。

35kv变压器预防耐压仪按上述计算可选取YDJ-20kVA/100kV型试验变压器。

电容器耐压仪从波形图分析故障性质

变压器进行操作波试验时，在示波图上出现如图4-9(a)所示波形，即电压升至击穿点后便突然下跌，随之产生振荡，而电流则同时突升。这种波形属于永久性的主绝缘击穿。

对另一台变压器进行操作波试验时，电压波下降后又回升，形成马鞍形，电流则发生突变和振荡，此种波形属于由于油的灭弧作用使故障点绝缘恢复。

对一台匝间短路变压器进行试验时，其电压幅值由于匝电流去磁作用而降低，同时由于短路点损耗使电容放电加快，波尾部分电压明显下凹，而电流则基本不变，第二峰值提前出现(电阻损耗影响)

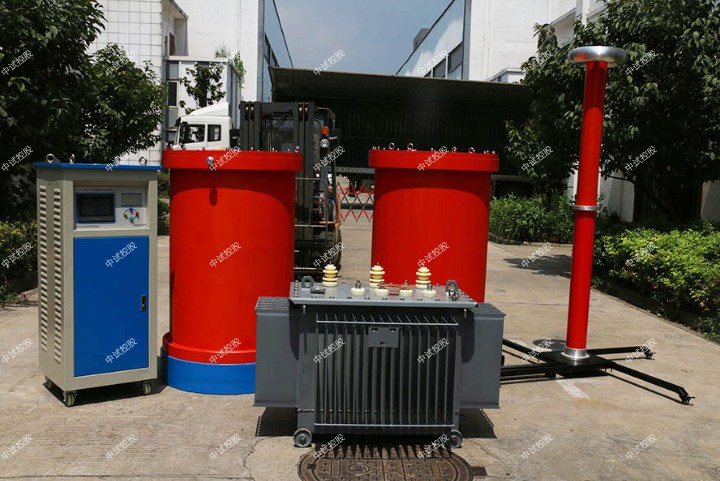

ZSBP-560KVA/270KV变频串联谐振耐压试验装置

技术指标

1．额定电压：270kV

被试品的：

22kV-满足10kV电缆交流耐压试验；

35kV-满足10kV变压器交流耐压试验；

42kV-满足10kV开关等交流耐压试验；

52kV-满足35kV电缆交流耐压试验；

72kV-满足35kV变压器交流耐压试验；

95kV-满足35kV开关交流耐压试验；

160kV-满足110kV变压器交流耐压试验；

184kV-满足110kV开关交流耐压试验；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．ZSBP-560KVA270KV变频串联谐振耐压试验装置装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6.水力发电机试验时满负荷下品质因数：Q>10（与负载相关）

7．电缆试验时满负荷下品质因数：Q>30（与负载相关）

8．中试控股主变压器试验满负荷时品质因数：Q>30（与负载相关）

9. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

10．输入电源： 380/220V

11．频率调节范围：30Hz～300Hz

12．系统测量精度：1.5％

13．装置中试控股具有过压、过流、零位启动等保护功能

（三）ZSBP-560KVA270KV变频串联谐振耐压试验装置设备遵循标准

《电气装置安装工程电气设备交接试验标准》   GB50150-2006

《水轮发电机组安装技术规范》               GB/T8564――2003

《高压谐振试验装置》                       DL/T 849.6—2004

《电抗器》                                 GB10229.88

《电力设备预防试验规程》                  DL/T596-1996

《耦合电容器和电容分压器》                  IEC358(1990)

（四）ZSBP-560KVA270KV变频串联谐振耐压试验装置设备主要配置及技术参数说明：

1.变频电源主机1台：

额定功率：25kVA；

输入电压： 380/220V 45～65Hz

输出电压：0～500V可调

输出电压频率：30～300Hz

0.01Hz步进可调

频率不稳定度≤0.02%

输出电流：0～50A

重量：32kg

2.高压电抗器6台：94kVA/45kV

额定工作电压：45kV

额定工作电流：2.1A

额定电感量：85H

连续工作时间：60min

温    升：小于60度

工作频率：30-300Hz

重量：55kg

3.激励变2台：

额定容量：12.5kVA

输入电压：500V

输出电压：1.75KV,3.5kV，7kV，14kV，

4.电容分压器1台：270kV纯电容式

   高压电容量：1000pF

分压比：2000:1

   工作频率：30～300Hz

   误差精度：1.5%

   额定电压:270kV

   重量：20kg

技术参数

   输入电源:

电压： 380/220V±10%

频率： 45/65Hz

   输出电压：0-500V；

   输出波形：正弦波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.5%

   电压步进值： 1%，0.5%，0.1%，0.01%

   运行连续工作时间：60分钟

2、功能描述

变频电源有如下几个显著的特点：

   波形为脉宽电压调节的方波。

   ZSBP-560KVA270KV变频串联谐振耐压试验装置内部由ARM控制，操作功能得到优化,操作简单。

   自动扫频，寻找谐振点.频率范围30-300Hz,可设置扫频范围，扫频最大耗时40秒钟(全频扫)， 频率分辨率0.01Hz。

   自动试验，中试控股可设置试验程序，试验程序分为5段，系统自动按设置的程序完成试验过程。

   ZSBP-560KVA270KV变频串联谐振耐压试验装置耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示电压异常波动，由根据试验情况进行操作。

   实时显示试验状态，中试控股可根据试验状态进行相应操作。

   强大的保护功能：过流保护，过压保护和闪络保护，过热保护，高压异常保护，软/硬件同时保护，确保安全。

   试验数据保存，可即时打印试验数据，也可将数据保存以备下次打印。

   数据查询功能,根据试验日期查询以往的试验数据。

中试控股技术博士为您解答：电容器耐压仪降压放电

每相试验结束，应将调压器降到零，并切断电源，通过绝缘放电，将芯线先经约80kΩ/kV的限流电阻反复几次对地放电直至无火花后，再直接接地放电。

在改接线时，高压出线端应始终接地，以防意外。再次试验前，应注意解除出线端上的接地线。

2.7 全部试验完毕

应将电缆对地短接，充分放电5～10min才能撤去才进行恢复工作。

3、成套直流高压试验仪器

3.1 直流高压发生器的特点

直流高压发生器采用串级式中频多倍压电路产生高压直流电，应用脉冲宽度调制技术（PWM），电压调节的线性和稳定性得到了提高。由于采用了高频率开关脉冲宽度调制，可以选用较小的电感、电容进行滤波，使滤波回路的时间常数减小，有利于自动调节回路的品质和输出电压波形的改善。

35kv变压器预防耐压仪

工频交流试验由于试验设备容量大而不适合现场试验要求，变频谐振试验装置试验产生谐振的条件难以满足，借鉴高压XLPE电缆的交流耐压试验中采用 超低频作为试验电源的方法。超低频高压发生器 的工作频率仅为工频的1/500，理论上它的容量可以比工频交流试验降低500倍：

I＝2πfCU×10-3＝2π×0.1×7.6161×320×10-3＝15.31A

P＝2πfCU2×10-3＝2π×0.1×7.6161×3202×10-3＝490.02kVA所以YCVLF超低频高压发生器的容量远比工频交流耐压的试验设备小。使得试验变压器的重量可大大降低，按照100～200N/kVA计算，变压器的重量达5～10吨，并不能很容易地移动到现场进行试验。因此这种方法主要应用于中低压电缆的试验，由于电压等级偏低，还不能用于110kV及以上的高压电缆试验。
