ZSBP-650KVA/52KV变频串联谐振成套试验装置

技术方案

一、适用范围

1.  35kV/300mm2的电缆，长度5km，电容量≤0.99uF试验频率为30-300Hz,试验电压52kV。

二、系统主要性能及参数

1、电源电压：   380V±10%、50Hz；

  2、额定容量：   650KVA；

  3、输出电压：     52KV，

  4、输出电流：     2.5A . 12.5A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-650KVA/52KV变频串联谐振成套试验装置具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、ZSBP-650KVA/52KV变频串联谐振成套试验装置具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327                <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

  四、系统配置及具体参数

1、变频控制电源ZSBP-40KW                1台

a) 变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量:  40KW

c) 工作电源:      交流220V/380V、50Hz 。

d) 输出电压:      0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  80A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) ZSBP-650KVA/52KV变频串联谐振成套试验装置连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能微机控制电压、频率调节

l) 变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 中试控股具备手动试验/自动试验两种模式。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重   量： 25Kg

2、 励磁变压器ZSLB-38KVA            1台

a) 额定容量:    38KVA

b) 输入电压:     500V

c) 输出电压：  3KV

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) ZSBP-650KVA/52KV变频串联谐振成套试验装置结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

  h) 重   量：    65Kg ;

3、高压电抗器 ZSDK-65/26          10台

a) 额定容量：  65KVA

b) 额定电压：   26KV

c) 额定电流：  2.5A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量： 75Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   ZSTRF-60/0.0028                1台

a) 额定电压：   60KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    30Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

出厂检验

本装置出厂前，中试控股对各组成单元设备及成套装置分别按下列试验项目进行出厂前试验，试验结果完全符合协议及以下标准要求后方可出厂。

1、变频电源

1）绝缘电阻测试

2）耐压试验：2000V，1分钟

3）负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

  2）变比测量

  3）空载电流及空载损耗

  4）短路阻抗和负载损耗

  5）绝缘电阻测试

  6）ZSBP-650KVA/52KV变频串联谐振成套试验装置温升试验：额定容量下运行60min,温升不大于65K

 3、电抗器试验

1）直流电阻测量

2）电感量测量

3）交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

      4、成套装置试验

（1）    耐压试验：1.1额定电压下，耐压1min；

（2）    中试控股短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）噪音小于60dB；

二次回路耐压试验时，需将互感器二次绕组的保护接地线拆开，试验结束后立即恢复。

电压互感器二次通电试验时，应将高低压开关 （熔断器）拉开

总之，由于工频电流法的试验电流的频率与外界工频干扰的频率相同，同频率的外界工频干扰信号再加上干扰信号中的谐波、高频和直流等成分的影响，必然导致测量结果出现误差。

交流耐压的可靠性，电气设备都是在50HZ的工频情况下运行的，所以在工频的条件下进行耐压可以完全真实的模拟设备运行时的耐受情况，而且由于试验变压器采用的调压器和变压器的方式，它对电缆，主力变压器等大容量（C）的试品进行耐压就需要相应大容量的试验变压器，但是试验变压器越大就越笨重

《GB1208 2006 电流互感器》（对应于欧标《IEC60044-1》

· 采用新型电流继电器，更可靠

· 保护功能：过流保护、零位启动保护、声光语言提醒

· 采用新型时间继电器，计时范围更广（1S～99H）

10kv试验设备耐压仪工频电流法是传统方法，在的接地网测量项目，由于外界工频电磁干扰并不是特别强，再加上工程条件下电力系统中沿用了数十年，而且至今仍在使用，特别是对于变电站或发电的布线工作比较容易实施（例如采用反向布线和夹角布线）。但对于运行中的变电站，采用工频电流法测量接地网过程中的误差问题就显得格外突出环网柜耐压仪

机主要原因是：外界工频电磁场以及地中零序性质的电流等所产生效果与工频试验电流所产生效果相比，已经达到无法忽视的程度。例如，实际现场中，即使在试验电流为零的情况下，较长的电压线上外界干扰电压（工频为主要成分）已经达到数伏，假若地网接地电阻为0.2欧姆的话，20A信号试验电流所产生的信号电压降也仅4V。

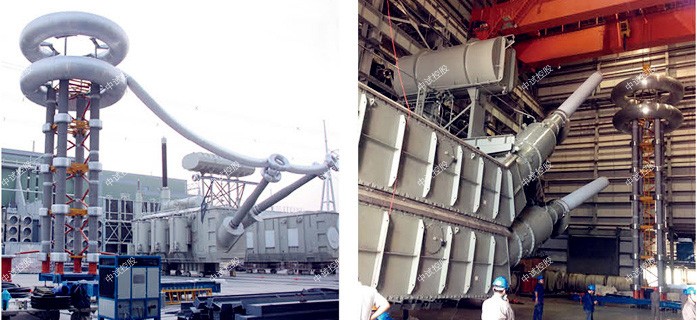

串联谐振在高压电气设备试验中的应用具有良好的效果，在实际的试验中 我们要最好安全防护措施，降低参数的影响，提高试验的准确定。

10kv试验设备耐压仪从而保证内部的电路频率与外部的电路频率相同．从而产生串联回路的谐振电流。只有电容与电感达到最大的电压值才能够保证串联谐振的产生．这样设计的好处是可以在高压电气设备试验的时候根据最大的电路电压进行，有效的实现高压电气设备试验的重要目标。

母线定相试验：对于高压分段母线，使用高压核相器进行定相试验，防止相序接错。低压分段母线可在母联柜上用电压表进行定相试验。

一般情况下在进行高压电气设备试验时。串联的谐振要根据试验的需要进行谐振频率的改变与调节，通常情况下都是由电感与电容进行参数调节的，所以在进行高压电气设备试验的过程中，需要能够产生电容与电感的电容器与电抗器，在实验时，根据具体的要求对电容以及电感进行数值的调节。
