中试控股技术博士为您解答：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。同时，使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。 可以说，电压互感器是一个被限定结构和使用形式的变压器。

变压器变比测试仪是用于丈量和剖析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的归纳丈量仪器。它采用计算机控制，通过特别规划的丈量电路，可实现对有载分接开关的过渡时刻、过渡波形、过渡电阻、三相同期性、等参数的丈量，可根据需要和现场条件，直接由分接开关引线进行丈量，也可由变压器三相套管及中点直接接线丈量。变压器变比测试仪具有对所测数据进行剖析、存贮、打印等功用。解决了现在电力变压器有载分接开关丈量方法落后，没有测验手法的问题，可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在毛病，对进步电力系统运行的可靠性具有重要意义。

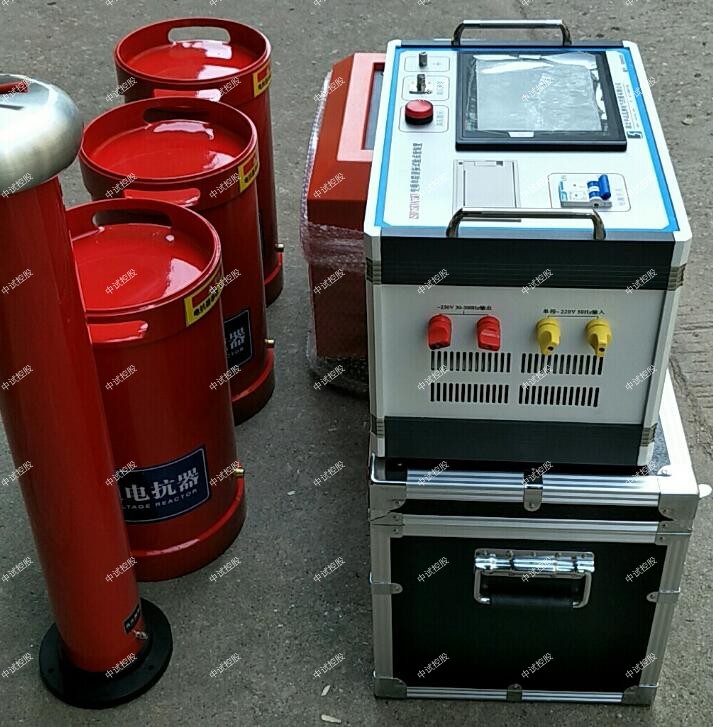

ZSBP-520KVA/52KV变频串联谐振成套试验装置

技术方案

一、适用范围

1.  35kV/300mm2的电缆，长度4km，电容量≤0.8uF试验频率为30-300Hz,试验电压52kV。

二、系统主要性能及参数

1、电源电压：   380V±10%、50Hz；

  2、额定容量：   520KVA；

  3、输出电压：     52KV，

  4、输出电流：     2.5A . 10A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、ZSBP-520KVA/52KV变频串联谐振成套试验装置允许连续工作时间：额定输出电流下持续运行时间为60分钟；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、ZSBP-520KVA/52KV变频串联谐振成套试验装置具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、中试控股具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、ZSBP-520KVA/52KV变频串联谐振成套试验装置设备遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

GB/T16927.1-2-1997     <<高电压试验技术>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327                <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

  四、系统配置及具体参数

1、变频控制电源ZSBP-20KW                1台

a) 变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量:  20KW

c) 工作电源:      交流220V/380V、50Hz 。

d) 输出电压:      0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) ZSBP-520KVA/52KV变频串联谐振成套试验装置变频电源采用高性能微机控制电压、频率调节

l) 变频电源配备引线和插头与其他设备进行连接。

m) 中试控股保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动试验两种模式。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重   量： 25Kg

2、 励磁变压器ZSLB-20KVA            1台

a) 额定容量:    20KVA

b) 输入电压:     500V

c) 输出电压：  2KV；4KV

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构：中试控股采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

  h) 重   量：    65Kg ;

3、ZSBP-520KVA/52KV变频串联谐振成套试验装置高压电抗器 ZSDK-65/26          8台

a) 额定容量：  65KVA

b) 额定电压：   26KV

c) 额定电流：  2.5A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量： 50Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   ZSTRF-60/0.0028                1台

a) 额定电压：   60KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    30Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

1、变频电源

1）绝缘电阻测试

2）耐压试验：2000V，1分钟

3）负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

  2）变比测量

  3）空载电流及空载损耗

  4）短路阻抗和负载损耗

  5）绝缘电阻测试

  6）温升试验：额定容量下运行60min,温升不大于65K

 3、电抗器试验

1）直流电阻测量

2）电感量测量

3）交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

      4、成套装置试验

（1）    耐压试验：1.1额定电压下，耐压1min；

（2）    短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）噪音小于60dB；

10kv预防耐压仪其次经过分析判断变压器变比测试仪情况。安装精度和拆开程序，对杂乱零部件的拆开要作记载，以防恢复时呈现过失，对不易拆开的零部件不要强行拆开。应选用橡胶塑料、木质锤，轻轻敲击使其稍有松动后再拆开。

对金属、橡胶、玻璃、磁性体等不同材质的零部件，应分开寄存，同时要避免丢掉。尤其是被磁化后会影响运用，对不是有必要拆动的零部件决不要轻易拆动，对自己没有把握解决的问题建议请专业机械进行修补。

然后对读数部位呈现的指针变形、刻度标尺磨损、模糊不清、显示器电信号中断或电参数反常，影响正常显示和准确读数的要进行替换。

再然后修正安装调试完，要对其进行空载和实载试运行。对直接影响触及计量读数的还应请标：计量部门检定，以确保变比测试仪检测出的数据能参数都符合要求。对操作运用情况要作判定，并做好记载存档。

顺时针旋转电压粗调旋钮18，当电压接近所需电压值时，再旋转电压细调旋钮19至所需电压为止，这时电压显示值单位为kV，电流显示值单位为mA。倒相法、三相电流测试法等抗干扰措施在理论上可以消除外界工频干扰的影响，但长期实践经验表明，其效果并不理想，测量数据的复现性差，难以得到满意的测量结果。究其原因，此类抗干扰措施的假设前提条件是：外界干扰是纯正的工频信号，且在测试期间保持稳定不变。显然，实际系统情况并非如此。因此，测量误差主因往往难以判定。

10kv预防耐压仪正弦波形是在时域中定义的，但其波形失真参数却用正弦波形通过傅里叶变换后在频域中各谐波分量相对于基波幅度的大小来表示（见失真度测量）脉冲波形测量的内容较多。

被试回路不能接错，所接设备断开点清楚，试验电压穿越到其他设备上。

通知运行与检修的有关人员，必要时派人到现场检查，确实无人工作后方可实验

二次回路耐压试验时，需将互感器二次绕组的保护接地线拆开，试验结束后立即恢复。

电压互感器二次通电试验时，应将高低压开关 （熔断器）拉开
