220kv变频耐压机

中试控股技术博士为您解答：在现实中得到很多人的认可与肯定，相关从业人员对它的认可度非常高，就是因为它是电路在架设过程中必不可少的一种仪器。要知道，人们要知道电路中的电流与其他的能源也有着一定的相似之处，那就是它在运输过程中是有一定的损耗的，在长距离运输过程中，电流和电压都会出现一定的变化，如果不能控制其变化，使得它在到达目的地时拥有令人满意的数值，是很容易给人们所使用的电器以及各种各样的仪器影响的。



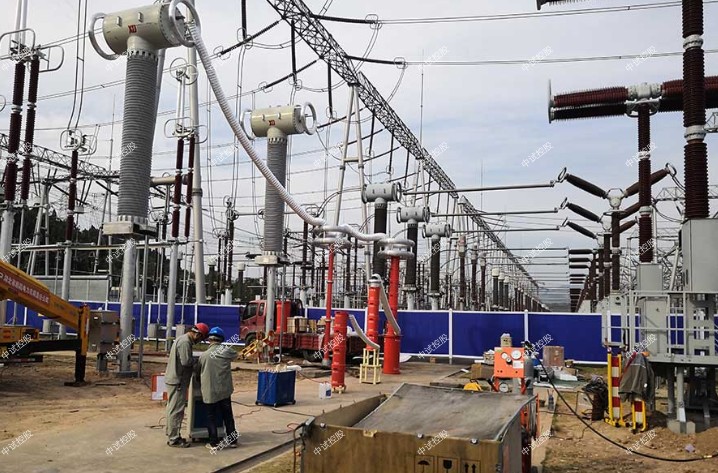

ZSBP-220KVA/20KV变频串联谐振成套试验装置

一、适用范围

1、8.7~15kV交联电缆交流耐压试验，被试品：10kV电缆300mm2交联铜芯电缆。最大长长不小于5公里。

二、系统主要性能及参数

1、电源电压：   220V/380V±10%、50Hz；

2、额定容量：   220KVA；

3、输出电压：     22KV，

4、输出电流：     10A

5、输出电压波形:  正弦波；

6、ZSBP-220KVA/20KV变频串联谐振成套试验装置输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

8、输出频率范围:     30～300Hz ；

9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-220KVA/20KV变频串联谐振成套试验装置具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备制造遵循的国家标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327                <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

四、系统配置及具体参数

1、变频控制电源20KW                1台

a) 变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量: 20KW

c) 工作电源:      交流220V/380V、50Hz 。

d) 输出电压:      0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能微机控制电压、频率调节

l) ZSBP-220KVA/20KV变频串联谐振成套试验装置变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重   量：24Kg

2、 励磁变压器20KVA            1台

a) 额定容量:    20KVA

b) 输入电压:     500V

c) 输出电压：  2KV

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) ZSBP-220KVA/20KV变频串联谐振成套试验装置结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

  h) 重   量：    120Kg ;

3、高压电抗器 ZSDK-44/22           5台

a) 额定容量：   44KVA

b) 额定电压：   22KV

c) 额定电流：  2A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量：  55Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   ZSTRF-60/0.003                 1台

a) 额定电压：    60KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

1、变频电源

1）绝缘电阻测试

2）耐压试验：2000V，1分钟

3）负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

  2）变比测量

  3）空载电流及空载损耗

  4）短路阻抗和负载损耗

  5）绝缘电阻测试

  6）温升试验：额定容量下运行60min,温升不大于65K

 3、电抗器试验

1）直流电阻测量

2）电感量测量

3）ZSBP-220KVA/20KV变频串联谐振成套试验装置交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

      4、成套装置试验

（1）    耐压试验：1.1额定电压下，耐压1min；

（2）    短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）噪音小于60dB；

1.在测量中间，人不要触试品。

   2.如果测试线短路，高低压接反，会熔断保险。保险熔断后，如果进行测量，在显示“正在测量，请等待!”后停住。请关机，更换相同容量的保险，重测。

   3.连线要保护接触良好。仪器应良好接地!

   4.的工作场所应远离强电场、强磁场、高频设备。供电电源干扰越小越好，宜选用照明线，如果电源干扰还是较大，可以由交流净化电源线仪器充电。交流净化电源的容量大于200VA即可

   5.工作时，如果出现液晶显示紊乱，按所有按键均无响应，或者测量值与实际值相差很远，请按复位键，或者关掉电源，再重新操作

   6.如果显示器没有字符显示，或颜色很淡，请调节亮度电位器至合适位置。

   7.在阴暗地方工作，可以打开背光，为减小显示器功耗，背光不是很亮。

   8.应存放在干燥通风处。

所有操做均可在中文菜单提示下完成;
2、量程宽，可测变比1-2000(自动切换);精度高，变比1-500范围内测量精度0.2%;501-2000范围内测量精度0.5%;
3、标定参数只需输入一次;在不知变比的情况下也可以测量(但是此时不能正确计算误差);
4、可以从1分接开始，连续测完所有分接位，测试数据能自动存储，特别适合多级有载调压变压器;
5、测试形式灵活，可以单测一个分接位也可以连续测多个分接位;
6、高低压接反时，仪器能自动判断停止测试，并提示：“高低压接线反”;
7、当试品有短路时，按动测量键后，仪器显示：“测试电源故障”，仪器有保护，停止供电;



220kv变频耐压机在选中‘参数设置’功能时首先进入参数设置屏。



在参数设置屏中可见，需设置项目有：试品编号、额定变比、分接总数、等分接级、设置日期、设置时间等。显示屏最下一行为提示行，提示操作人员如何进行操作，在图四界面下，按上下键移动光标，按【确定】键所选参数项颜色发生变化，按数字键输入所需的参数后按【确定】键设置参数生效，所选参数项颜色回复正常，设置完毕后就按【退出】键返回；各项参数的含义和作用如下：



Ø 试品编号：指被测变压器的编号，最多可输入6位。



Ø 额定变比：指被测试变压器的额定档位的高压侧与低压侧的电压变比值



Ø 分接总数：指变压器分接开关总的档位数



Ø 等分接级：变压器每档调整的电压百分比。



Ø 设置日期：设置当前的日期。



Ø 设置时间：设置当前的时间。
