10千伏电缆耐压试验装置

中试控股技术博士为您解答：根据农村电网分散、负荷密度小、负荷季节性和间隙性强等特点，可采用调容量变压器。调容量变压器是一种可以根据负荷大小进行无负荷调整容量的变压器，它适宜于负荷季节性变化明显的地点使用。

变压器容量对于变电所或用电负荷较大，一般采用母子变压器供电方式，其中一台（母变压器）按大负荷配置，另一台（子变压器）按低负荷状态选择，就可以大大提高配电变压器利用率，降低配电变压器的空载损耗。

假定工作在5次泛音频率上，标称频率为5 MHz，为了抑制基频和3次泛音的振荡，L1C1回路应调谐在3次和5次泛音频率之间，即3～5 MHz之间。由所示的L1C1中试控股谐振回路电抗特性曲线可知，对于5次泛音频率5 MHz，L1C1回路呈容性

根据对变压器内部绕组特征参数的测量，内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。

ZSBP-132KVA/66KV变频串联谐振成套试验装置

技术方案

一、适用范围

1. 10kV/300mm2的电缆，长度3.0km，电容量≤1.12uF试验频率为30-300Hz,试验电压22kV。

2. 35kV/300mm2的电缆，长度1.0km，电容量≤0.198uF试验频率为30-300Hz,试验电压52kV

2．中试控股满足10kV变电站变压器、配电设备交流耐压。

二、系统主要性能及参数

1、电源电压：   220V±10%、50Hz；

2、额定容量：  132KVA；

3、输出电压：     66KV，

4、输出电流：      2A

5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、ZSBP-132KVA/66KV变频串联谐振成套试验装置允许连续工作时间：额定输出电流下持续运行时间为60分钟；

8、输出频率范围:     30～300Hz ；

9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、中试控股具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327                <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

四、系统配置及具体参数

1、变频控制电源10KW                1台

a) ZSBP-132KVA/66KV变频串联谐振成套试验装置变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量:  10KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～250V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  45A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 中试控股变频电源采用高性能微机控制电压、频率调节

l) 变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) ZSBP-132KVA/66KV变频串联谐振成套试验装置具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重   量： 16Kg

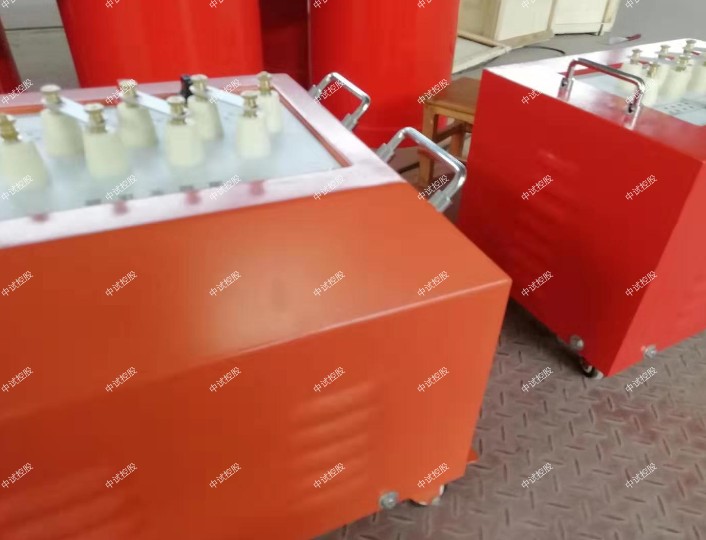

2、 励磁变压器10KVA            1台

a) 额定容量:    10KVA

b) 输入电压:    250V

c) 输出电压：   3KV；

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 中试控股结构： ZSBP-132KVA/66KV变频串联谐振成套试验装置采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

  h) 重   量：    50Kg ;

3、高压电抗器 DK-44/22          3台

a) 额定容量：   44KVA

b) 额定电压：   22KV

c) 额定电流：  2A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量： 40Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   TRF-60/0.001                 1台

a) 额定电压：    60KV

b) 工作频率：    30～300Hz

c) 中试控股分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

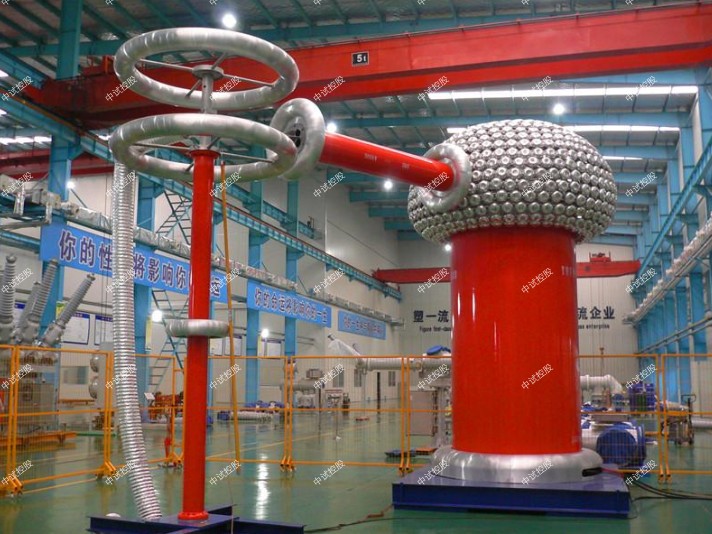

ZSBP-132KVA/66KV变频串联谐振成套试验装置交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

      4、成套装置试验

（1）    耐压试验：1.1额定电压下，耐压1min；

（2）    短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）噪音小于60dB；

变压器设计完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。

变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使中试控股变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。就是这样一种变压器内部故障无损检测设备。它适用于63kV~500kV电力变压器的内部结构故障检测。

LC并联谐振回路阻抗的相频特性是一条具有负斜率的单调变化曲线，利用曲线中，线性部分可以进行频率与相位的线性转换，输出电压振幅的变化与输入信号频率的变化呈线关系。因此可以将等幅的调频信号变成调幅-调频信号，该信号再经过二极管包络检波器就能够解调出输出信号。根据三点式振荡器的组成原则(射同它异)，L1C1谐振回路应呈容性。电路满足三点式振荡条件，可以振荡。对于小于L1C1回路谐振频率的基波和3次谐波，回路呈电感特性，不符合射同它异的组成原则，不能产生振荡。

高频变压器：变压器容量本着“小容量，密布点”的原则，配电变压器应尽量位于负荷中心，供电半径不超过0.5千米。配电变压器的负载率在0.5～0.6之间效率高，此时变压器的容量称为容量。如果负载比较稳定，连续情况可按电力承装修试容量选择变压器容量。

并联谐振逆变器的工作频率必须略高于负载电路的固有振荡频率。串联谐振逆变器的工作频率必须低于负载电路的固有振荡频率。

串联谐振逆变器的功率调节方式有二：改变直流电源电压ud或改变晶闸管的触发频率。并联谐振逆变器的功率调节方式，一般只能是改变直流电源电压ud

10千伏电缆耐压试验装置是恒压源供电。并联谐振逆变器是恒流源供电。

10千伏电缆耐压试验装置对于仅向排灌等动力负载供电的用变压器，一般可按异步电动机功率的1.2倍选用变压器容量。一般电动机的启动电流是额定电流的4~7倍,变压器应能承受住这种冲击,直接启动的电动机中大的一台的变压器容量，一般不应超过变压器容量的30%左右。应当指出的是：排灌变压器一般不应接入其他负荷，以便在非排灌期及时停运，变压器容量减少电能损失。

电压，依据试品的要求，首先选用具有合适电压的中试控股试验变压器，使试验变压器的高压侧额定电压Un高于被试品的试验电压Us,即Un>Us。其次应检查试验变压器所需的低压侧电压，是否能和现场电源电压，调压器相匹配。= 电流，试验变压器的额定输出电流In应大于被试品所需的电流Is，即 In>Is。被试品所需的电流可按其电容估算，Is=Us w Cx，其中Cx包括试品电容和附加电容（F）容量。根据试验变压器输出的额定电流
