干式变压器交流测试耐压仪
中试控股技术博士为您解答：
输电线路参数测试主要检测输电线路规定长度单位的电缆线路的电阻、电抗、电导、电容等参数的测量。 输电线路工频参数测试仪的输电线路参数检测中，线路电阻、线路电容、线路电感、线路电导及线路电纳精度可达0.5%。在电力系统整定计较进程中，需要获得准确的一次装备的参数。干式变压器交流测试耐压仪对于输电线路(包括排挤线和电缆)的参数，虽然可以经由过程理论计较获取，但由于受线路所经情况、 地质情况和架设方式等影响，计较值难以准确。所以规程划定，新线路(包括破口线路)在投运前均应实测参数。

ZSBP-150KVA/150KV变频串联谐振成套试验装置

150指设备能输出的最大额定容量，单位为kVA

150指设备能输出的电压等级，单位为kV；

（二）ZSBP-150kVA/150kV变频串联谐振耐压试验装置技术指标

1．额定电压：150KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

44kV-满足10kV开关,绝缘子,PT,CT,开关柜交流耐压试验；52kV-满足35kV电缆交流耐压试验；

85kV-满足35kV开关,绝缘子,PT,CT,开关柜交流耐压试验；

140kV-满足66kV开关,绝缘子,PT,CT,开关柜交流耐压试验；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6．中试控股电缆试验时满负荷下品质因数：Q>30（与负载相关）

7．主变压器试验满负荷时品质因数：Q>30（与负载相关）

8. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

9．输入电源：单相220V

10．频率调节范围：30Hz～300Hz

11．系统测量精度：1.5％±200V

12．ZSBP-150KVA/150KV变频串联谐振成套试验装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《高压谐振试验装置》                           DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）中试控股设备主要配置及技术参数说明：

1.变频电源一台：

额定功率：10kVA；

输入电压：单相220V 45～65Hz

输出电压：0～250V可调

输出电压频率：30～300Hz

0.1Hz步进可调

频率不稳定度≤0.02%

输出电流：0～40A

重量：16kg

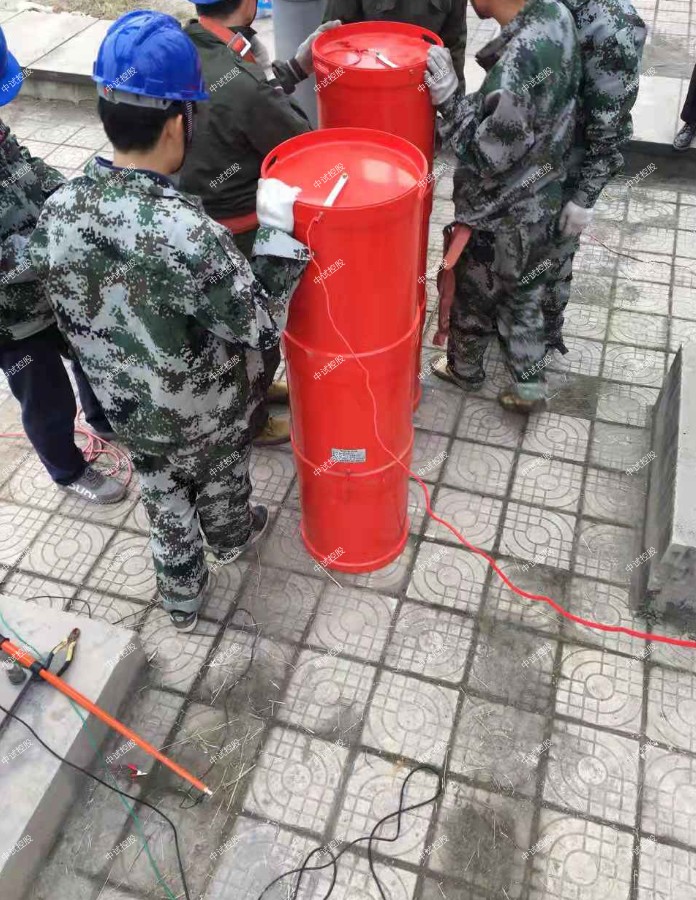

2.高压谐振电抗器（共4台）：37.5kV/1A

 额定工作电压：37.5kV

额定工作电流：1A

额定电感量：96H

连续工作时间：60min

重量：55kg

温    升：小于60度

工作频率：30~300Hz

3.激励变一台：

额定容量：10kVA

输入电压：250V

输出电压：2.5KV/ 5kV;

重量：60kg

4.电容分压器一台：DCF-150kV纯电容式

   自身电容量：1400pF

   工作频率：30～300Hz

   不确定度：1.5%

   额定电压:150kV/1400pF

   重量：16kg

1、10kV电缆 300mm2 长度不大于2km，试验电压为22kV，试验频率为30Hz～300Hz.   电抗器2台 并联

 2，10kV开关等，试验电压为42kV，试验频率为30Hz～300Hz.   电抗器2台串联

3，中试控股35kV电缆 300mm2 长度不大于1km，试验电压为52kV，试验频率为30Hz～300Hz.  电抗器2台串联2台并联

ZSBP-150KVA/150KV变频串联谐振成套试验装置

输入电源:

电压： 220V±10%

频率： 50/60Hz

   输出电压：0-250V（输入220V）；

   输出波形：方波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.0%

   电压步进值： 1%，0.1%，0.01%

   运行连续工作时间：60分钟

一般要求

测量工频放电电压，是配电型（FS）避雷器和有串联间隙氧化物避雷器的必做项目。对每一个避雷器应做三次工频放电试验，每次间隔不小于1min，并取三次放电电压的平均值作为该避雷器的工频放电电压。

对运行中的FZ避雷器，一般不要求做工频放电电压试验，但在检修后及必要时，应测量工频放电电压，放电电压值应符合DL/T 596的规定。

2、试验连接

工频放电试验接线与一般工频耐压试验接线相同，试验电压的波形应为正弦波，为消除高次谐波的影响，必要时在调压器的电源取线电压或在试验变压器低压侧加滤波回路。

对有串联间隙的氧化物避雷器，应在被试避雷器下端串联电流表，用来判别间隙是否放电动作。

励磁绕组对机壳和电枢绕组对轴的交流耐压试验电压交接时为1. 5U。+750(V)，并不应小于1200V。大修时为1000V，持续时间为Imin。对100kW以下不重要的直流电机电枢绕组对轴的交流耐压可用2500V兆欧表试验代替。
试验接线。T1为自耦变压器，T：为试验变压器。由于励磁机各绕组对机壳的电容量很小，也可用变比合适的电压互感器代替。
当电枢绕组的绝缘电阻较低时，进行交流耐压试验应考虑，先查明原因，处理后再进行耐压试验，以免后修理工作量大。

高压断路器耐压器6KV/10KV磁场变阻器的耐压试验，可随同励磁回路进行，试验电压为1000V，持续时间为1min。

用中试控股交流高压串联谐振设备做试验时，试品在初次闪络熄孤后的恢复电压：

U0-1=cos(ωt)-[cos(βt)+αsin(βt)/ β]exp(-at)

式中

β=√1/(LC)-R2/(4L )2, α=R/(2L)

因Q=ωL/R=40~80，1/(2Q)约为10-2的数量级，

β=√ω2-[ω2/(4Q2)] =ω√1-1/4(Q2)≈ω

α=R/(2L) =ω√(2Q)

所以，上式可改写为

U0-1=cosωt-[cosωt+sinωt/(2Q)]exp[-ωt/(2Q)]

因1/(2Q)甚小，上式可以进一步改写为

U0-1≈{1-exp[-ωt/(2Q)]}cosωt

把上式中的ωt改为ωnT，其中，n为从t=0开始算起的周期数，T为正弦波的周期。设f为正弦波的频率，则

ωnT=2πfn/f=2πn

干式变压器交流测试耐压仪这样上式中的指数ωT/(2Q)=πn/Q

如果第二次的闪络出现在比第一次的耐压值略低的电压下，中试控股此时假设e的指数项衰减到5%左右，则nπ/Q≈3，即n≈Q。

由于谐振装置中Q值总是较大的，故n值也较大。所以在另一次闪络出现之前要经历几十个周期的时间，在此足够长的时间内，很容易将电源断。

总之，利用串联谐振装置进行耐压试验是由局限性的，譬如不能用它进行外绝缘试验。
