变压器变频交流耐压测试仪
中试控股技术博士为您解答：
在进行工频交流耐压试验中，我们日常使用的电压表所测得的是电压的有效值，但被试电力设备的工频击穿、产生闪络或放电时，一般取决于交流试验电压的峰值或幅值。这是由于交流电压的波形在峰值时，绝缘中的瞬时电场强度达到大值，若绝缘不良，一般都会在此时发生击穿、闪络或放电。变压器变频交流耐压测试仪变压器耐压机当试验电压波形为正弦波时，电压的峰值或幅值和有效值之比（波顶因数）是。当波形由于用电投入了许多非线性负荷，增大了谐波电流分量，使电网电压产生畸变，或是因为高压试验设备由于结构和设计问题，也会引起高压试验电压波形的畸变，例如交流高压试验变压器铁芯饱和，使激磁电流出现明显的3次谐波，试验电压出现尖顶波。

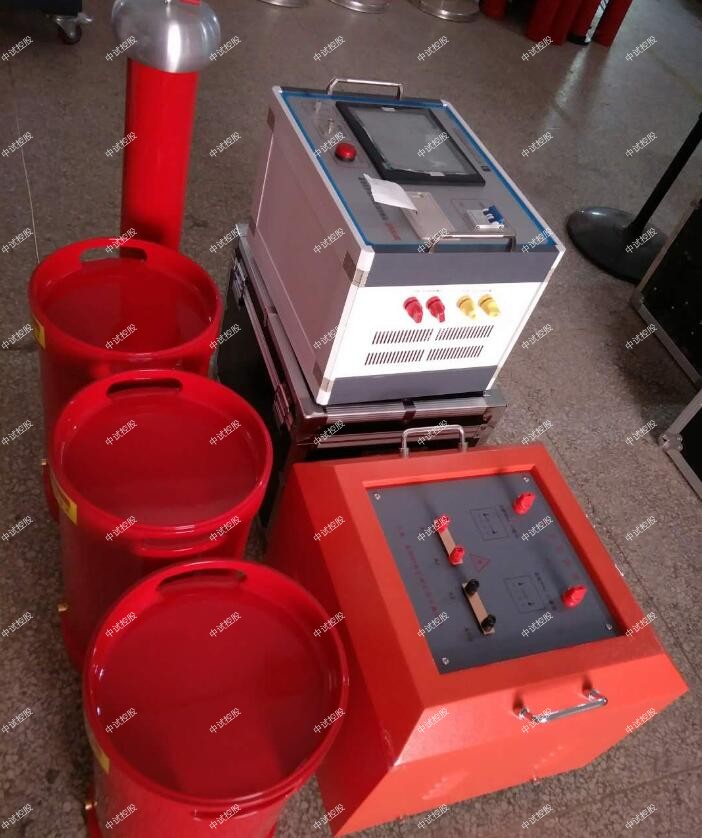

ZSBP-132KVA/22KV变频串联谐振耐压试验装置

132指设备能输出的最大额定容量，单位为kVA

22指设备能输出的电压等级，单位为kV；

（二）ZSBP-132KVA/22KV变频串联谐振耐压试验装置技术指标

1．额定电压：30KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6．中试控股电缆试验时满负荷下品质因数：Q>30（与负载相关）

7．主变压器试验满负荷时品质因数：Q>30（与负载相关）

8. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

9．输入电源： 220V

10．频率调节范围：30Hz～300Hz

11．系统测量精度：1.5％

12．ZSBP-132KVA/22KV变频串联谐振耐压试验装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《高压谐振试验装置》                           DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）ZSBP-132KVA/22KV变频串联谐振耐压试验装置设备主要配置及中试控股技术参数说明：

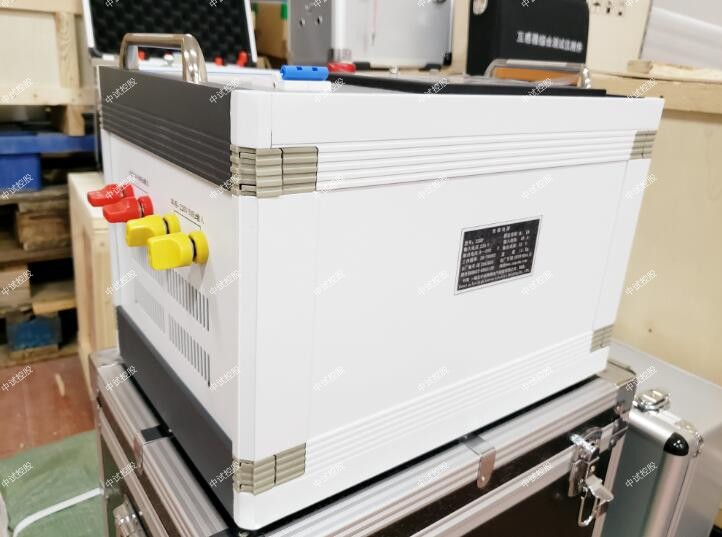

1.变频电源一台：

额定功率：10kVA；

输入电压：单相220V 45～65Hz

输出电压：0～250V可调

输出电压频率：30～300Hz

0.1Hz步进可调

频率不稳定度≤0.02%

输出电流：0～30A

重量：16kg

2.   高压谐振电抗器（共3台）：44KVA/22KV

额定工作电压：22kV

额定工作电流：2A

额定电感量：50H

连续工作时间：60min

温    升：小于60度

工作频率：30~300Hz

重量：38kg

3.   激励变：  1台

额定容量：10kVA

输入电压：250V

输出电压： 2kV，4kV

4.电容分压器一台： FRC-30kV纯电容式

   自身电容量：6600pF

   工作频率：30～300Hz

   不确定度：1.5%

   额定电压:30kV

   ZSBP-132KVA/22KV变频串联谐振耐压试验装置重量：10kg

1. 10kV/300mm2的电缆，长度 3km，电容量≤1.12 uF试验频率为30-300Hz,试验电压22kV，电抗器3并技术参数

   输入电源:

电压： 220V±10%(10kW以上)

频率： 50/60Hz

   输出电压：0-250V；

   输出波形：正弦波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.5%

   电压步进值： 1%，0.1%，0.01%

   运行连续工作时间：60分钟

试验变压器和控制箱应有可靠的接地;
试验过程中，升压速度不能太快，也决不允许突然全电压通电或断电;

串联谐振耐压试验：利用串联谐振在被试品上获得高电压，优点是体积小。

就是在串联谐振耐压试验的基础可以通过调频调感的方式进行调压。体积更小。

 接好试验装置的接线后，应复查无误后才可加压。应特别注意检查高压设备及引线与地、与操作人员的安全距离，被试品的外壳是否可靠接地，要按安全规程中所规定的内容进行试验。

根据试验的要求，整定“时间继电器”及“过流继电器”。 过流动作设定值=过流继电器刻度盘读数×K，其中K为电流倍率转换/切除开关的状态值，分别为1，2，∞，开关处于己于×1，×2位置的K值分别为1、2，切除位置为+∞。过流继电器整定的是一次电流值，而电流指示的是泄漏电流，变比为25。

耐压试验对保证电气设备的安全稳定运行具有重要意义。

在耐压试验中，由于其试验性质的特殊性，试验电压的准确测量尤为重要，在我们日常高压试验工作中，测试试验电压的方法为：在试验变压器低压侧测量，用电压互感器测量，用静电电压表测量，用铜球隙测量，用电容分压器或阻容分压器测量。

在测量方法中，除用铜球隙测量不用电压表，其余都用到了电压表。

工频耐压试验：把50hz的高压交流电加在被试品上，一般做耐压一分钟，体积大，试验的相似性好。

直流耐压试验：把直流高压加在被试品上，可做避雷器泄漏试验。

接入电源，此时，“电源指示灯（绿灯）”亮，表示外部电源已引入。如“零位指示灯（黄灯）”亮，表示调压器在零位。如“零位指示灯”不亮，应逆时针旋转调节调压器手柄至“零位指示灯”亮，表示可进行调压操作。

l 按“启动按钮”。此时，“工作指示灯（红灯）”亮，“电源指示灯”和“零位指示灯”灭；进入送电状态且语言提醒“有电危险请勿靠近”。

l 以2KV/S匀速顺时针旋转调压器手柄至被试品规定的耐压值，并密切注视电流表。

变压器变频交流耐压测试仪在升压或耐压试验过程，如发现下列不正常情况时，应立即降压，切断电源，停止试验并查明原因：

    ①电压表指针摆动很大；

    ②发现绝缘烧焦或冒烟；
    ③被试品内有不正常的声音。
  ◆ 耐压试验前后应测量绝缘电阻，检查绝缘情况。

一般要求

测量工频放电电压，是配电型（FS）避雷器和有串联间隙氧化物避雷器的必做项目。对每一个避雷器应做三次工频放电试验，每次间隔不小于1min，并取三次放电电压的平均值作为该避雷器的工频放电电压。

对运行中的FZ避雷器，一般不要求做工频放电电压试验，但在解体检修后及必要时，应测量工频放电电压，放电电压值应符合DL/T 596的规定。
