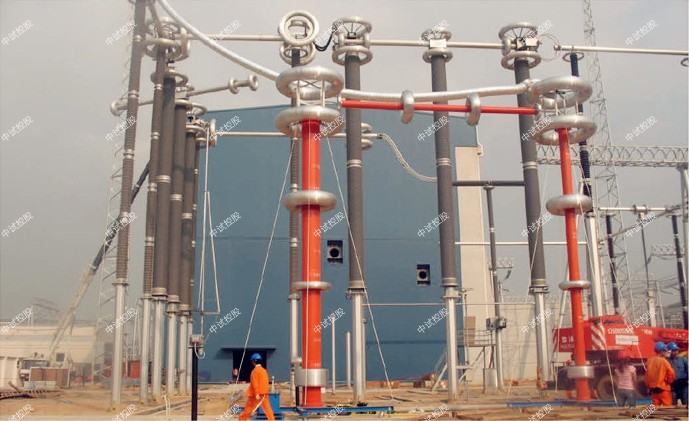

中试控股技术博士为您解答：ZSBP-9120KVA/240KV变频串联谐振耐压试验装置

240指设备能输出的最大额定容量，单位为kVA

120指设备能输出的电压等级，单位为kV；

（二）ZSBP-9120KVA/240KV变频串联谐振耐压试验装置技术指标

1．额定电压：120KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

44kV-满足10kV开关,绝缘子,PT,CT,开关柜交流耐压试验；中试控股52kV-满足35kV电缆交流耐压试验；

85kV-满足35kV变压器交流耐压试验；

85kV-满足35kV开关,绝缘子,PT,CT,开关柜交流耐压试验

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6．电缆试验时满负荷下品质因数：Q>30（与负载相关）

7．ZSBP-9120KVA/240KV变频串联谐振耐压试验装置主变压器试验满负荷时品质因数：Q>30（与负载相关）

8. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

9．输入电源： 220V

10．频率调节范围：30Hz～300Hz

11．系统测量精度：1.5％

12．中试控股装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《高压谐振试验装置》                           DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）设备主要配置及技术参数说明：

1.变频电源一台：

额定功率：15kVA；

输入电压：单相380V 45～65Hz

输出电压：0～500V可调

输出电压频率：30～300Hz

0.1Hz步进可调

频率不稳定度≤0.02%

输出电流：0～30A

重量：16kg

2.高压谐振电抗器（共4台）：60KVA/30KV

额定工作电压：30kV

额定工作电流：2A

额定电感量：46H

连续工作时间：60min

温    升：小于60度

工作频率：30~300Hz

重量：48kg

3.   激励变：  1台

额定容量：15kVA

输入电压：500V

输出电压： 2kV，4kV

4.电容分压器一台： FBC-120kV纯电容式

   自身电容量：2000pF

   工作频率：30～300Hz

   不确定度：1.5%

   额定电压:120kV 重量：35kg

1. 10kV/400mm2的电缆，长度2.0km，电容量≤0.81uF试验频率为30-300Hz,试验电压22kV，电抗器4

2. 35kV/400mm2的电缆，长度1km，电容量≤0.21uF试验频率为30-300Hz,试验电压52kV，电抗器2串2并

3. 满足35kV变电站的开关柜设备交流耐压，试验频率为30-300Hz,试验电压85kV，电抗器4串

1、技术参数

   输入电源:

电压： 380V±10%(10kW以上)

频率： 50/60Hz

   输出电压：0-500V；

   输出波形：正弦波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.5%

   电压步进值： 1%，0.1%，0.01%

   运行连续工作时间：60分钟

2、功能描述

变频电源有如下几个显著的特点：

   波形为脉宽电压调节的方波。

   内部由ARM控制，操作功能得到优化,操作简单。

   自动扫频，寻找谐振点.频率范围30-300Hz,可设置扫频范围，扫频最大耗时40秒钟(全频扫)， 频率分辨率0.01Hz。

   自动试验，可设置试验程序，ZSBP-9120KVA/240KV变频串联谐振耐压试验装置试验程序分为5段，系统自动按设置的程序完成试验过程。

   耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示电压异常波动，由根据试验情况进行操作。

   实时显示试验状态，中试控股可根据试验状态进行相应操作。

   强大的保护功能：过流保护，过压保护和闪络保护，过热保护，高压异常保护，软/硬件同时保护，保护响应时间不大于5微秒，确保安全。

   试验数据保存，可即时打印试验数据，也可将数据保存以备下次打印。变频串联谐振耐压试验装置数据查询功能,根据试验日期查询以往的试验数据。

传统的倍频试验都是指三倍频试验，实现方法是将变压器接成开口三角形，获得三倍频150hz的电压。

ZSDBF多倍频电源，采用电力电子技术、高效输出50、100、150、200Hz正弦波信号，用于电压互感器、变压器的感应耐压试验。

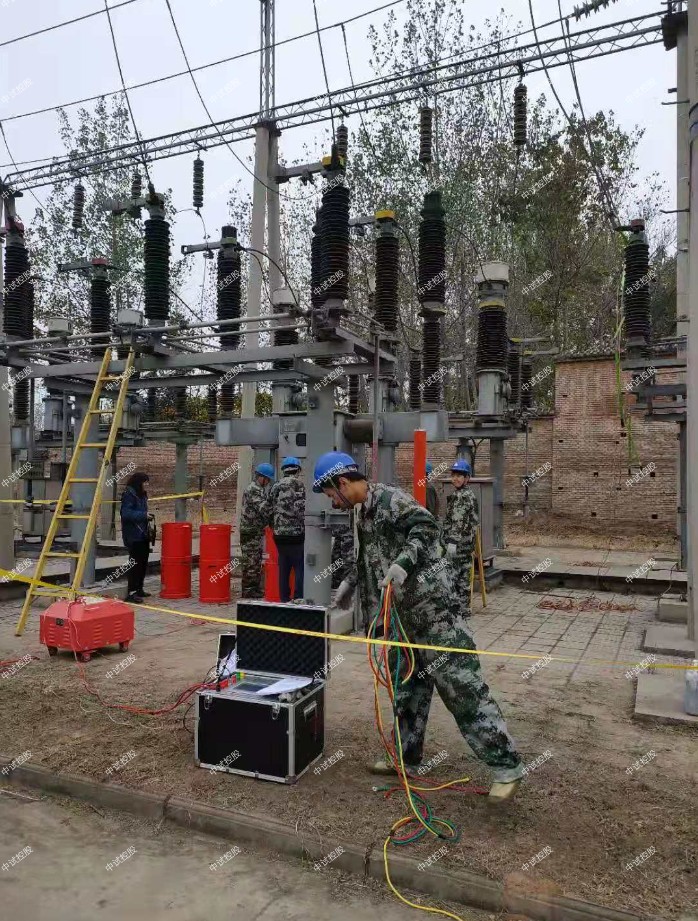

串联谐振实验仪使用超低频高压发生器进行电缆的超低频耐压试验方法是怎么样的呢？超低频高压发生器主要用来进行高压电力设备的绝缘耐压试验，具有升压快、电压等级高、重量轻等特点，一直深受广大电力工作者的欢迎，但是此设备的试验比较繁琐，因此本文就以超低频高压发生器进行电缆的超低频耐压试验来进行讲解。

１、将与试品相连的电器设备全部脱离试品电缆。

２、采用10000V兆欧表对试品电缆各相分别进行绝缘电阻试验，记录试验值。

３、试验电压峰值：Ｕmax＝３Ｕo，其中Ｕo为电缆导体对地或屏蔽之间的额定工作电压。

４、试验时间：６０分钟。

串联变频谐振耐压仪感应耐压的方法是通过被试变压器本身，通过在变压器低压绕组上电压，使得在变压器高压绕组上感应出较高的试验电压来实现的。

在正常的条件下，感应出试验所需的电压，需要的励磁电流相应的加大，又因为变压器的铁芯存在饱和现象，势必会导致励磁电流急剧增加，而电压增加却不一定能满足要求。并且还需要大容量超高压的试验设备，所以现有试验设备的能力不能完成。因此，一般采用倍频感应的方法进行耐压试验。提高频率从而提高变压器铁芯的饱和点，使得在工频条件下无法实现的耐压试验得以实现。

为适应这种情况，35KV、110KV、220KV供电等级的电力变压器已在包钢得到了广泛的应用。

串联变频谐振耐压仪由于35KV以上的电力变压器的绝缘材料及处理工艺的复杂要求，全部做成分级绝缘变压器。也就是人们常说的半绝缘变压器。也就是说，变压器高压绕组的绝缘不是同一水平，绕组端部绝缘较高，中点绝缘相对较低。这就对变压器的试验也提出了更高的要求。传统的外施耐压在这里已不再适用，必须采用感应耐压的方法。其次，试验过程中，通过串联谐振试验装置的故障信号也可以判定电缆的绝缘是否良好，主要是观察试验过程中有没有出现非人为的紧急停机，闪络故障等，如果出现，应该停机检查，检查绝缘电阻是否满足要求，如果不满足要求，说明该电缆已经发生不同程度的绝缘故障，不符合投运要求， 需要注意的是电缆在进行交流耐压实验时，注意电缆的积累效应，尽量减少交流耐压对电缆的损伤。

试验前，我们首先要对试验的电电力电缆进行绝缘电阻的测量，并且记录数据，然后用20-300Hz的交流耐压试验设备（”串联谐振”）按照上述要求进行交流耐压试验， 试验完毕后对电缆进行充分的放电，然后测量绝缘电阻值，数据结果应该与试验前测量的结果非常相近，可以认为电缆绝缘良好；

例如：额定电压为10KV电缆，单相额定电压 Ｕo：

Ｕo＝１０/√３kV

所以试验电压峰值为：Ｕmax＝３Ｕo

＝３×１０/√３kV

＝√３×１０kV

＝１７．３２kV
