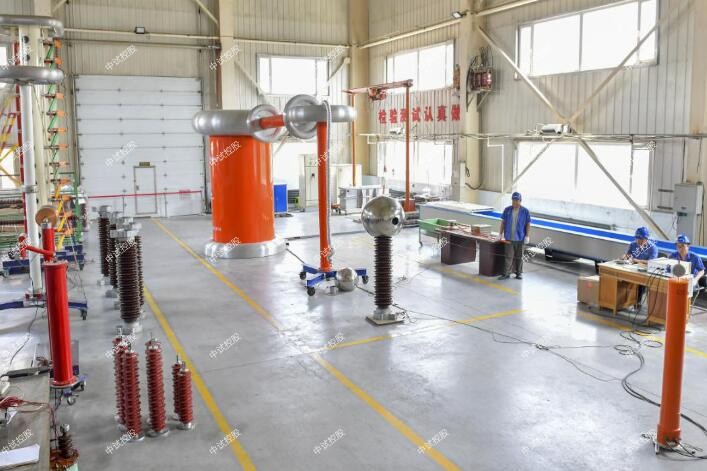

ZSBP-108KVA/108KV 变频串联谐振试验成套装置

1．额定电压：108KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

52kV-满足35kV电缆交流耐压试验；

72kV-满足35kV变压器交流耐压试验；

80kV-满足110kV变压器中性点交流耐压试验；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作15分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6. 水力发电机试验时满负荷下品质因数：Q>10（与负载相关）

7．电缆试验时满负荷下品质因数：Q>30（与负载相关）

8．主变压器试验满负荷时品质因数：Q>30（与负载相关）

9. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

10．输入电源： 220V

11．频率调节范围：30Hz～300Hz

12．ZSBP-108KVA108KV 变频串联谐振试验成套装置系统测量精度：1.5％

13．装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150—2006

《水轮发电机组安装技术规范》                GB/T8564―2003

《高压谐振试验装置》                       DL/T 849.6—2004

《电抗器》                                 GB10229.88

《电力设备预防试验规程》                 DL/T596—1996

《耦合电容器和电容分压器》                 IEC358(1990)

（四）设备主要配置及技术参数说明：

1. ZSBP-108KVA108KV 变频串联谐振试验成套装置变频电源一台：

额定功率：10kVA；

输入电压： 220V 45～65Hz

输出电压：0～250V可调

输出电压频率：30～300Hz

0.01Hz步进可调

频率不稳定度≤0.02%

输出电流：0～40A

重量：16kg

2.高压电抗器（共4台）：27KVA/27KV

额定工作电压：27kV

额定工作电流：1A

额定电感量：90H

连续工作时间：60min

温    升：小于60度

工作频率：30-300Hz

重量：38kg

3.激励变1台：

额定容量：10kVA

输入电压：250V

输出电压：2kV， 4kV，

4.电容分压器一台：纯电容式

   高压电容量：2000pF

分压比：1000:1

   工作频率：30～300Hz

   误差精度：1.5%

   额定电压:110kV

   重量：10kg

技术参数

输入电源:

电压： 220V±10%

频率： 45/65Hz

   输出电压：0-250V；

   输出波形：正弦波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.5%

   电压步进值： 1%，0.5%，0.1%，0.01%

   运行连续工作时间：60分钟

2、功能描述

变频电源有如下几个显著的特点：

   波形为脉宽电压调节的方波。

   内部由ARM控制，操作功能得到优化,操作简单。

   自动扫频，寻找谐振点.频率范围30-300Hz,可设置扫频范围，中试控股扫频最大耗时40秒钟(全频扫)， 频率分辨率0.01Hz。

   自动试验，中试控股用户可设置试验程序，试验程序分为5段，系统自动按设置的程序完成试验过程。

   耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示用户电压异常波动，由用户根据试验情况进行操作。

   ZSBP-108KVA108KV 变频串联谐振试验成套装置实时显示试验状态，中试控股用户可根据试验状态进行相应操作。

   强大的保护功能：过流保护，过压保护和闪络保护，过热保护，高压异常保护，软/硬件同时保护，确保安全。

   试验数据保存，可即时打印试验数据，也可将数据保存以备下次打印。

   数据查询功能,根据试验日期查询以往的试验数据。
