中试控股技术博士为您解答：对于连续运行的变频器，可以从外部目视检查运行状态。定期对变频器进行巡视检查，检查变频器运行时是否有异常现象。通常应作如下检查：
(1)环境温度是否正常，要求在-10℃～+40℃范围内，以25℃左右为好；
(2)显示面板上显示的字符是否清楚，是否缺少字符；
(3)变频器风扇运转是否正常，有无异常，散热风道是否通畅；
(4)检查变频器交流输入电压是否超过最大值。极限是418V(380V×1.1)，如果主电路外加输入电压超过极限，即使变频器没运行，也会对变频器线路板造成损坏；
(5)变频器在显示面板上显示的输出电流、电压、频率等各种数据是否正常；

 (6)用测温仪器检测变频器是否过热，是否有异味；

 (7)变频器运行中是否有故障报警显示。

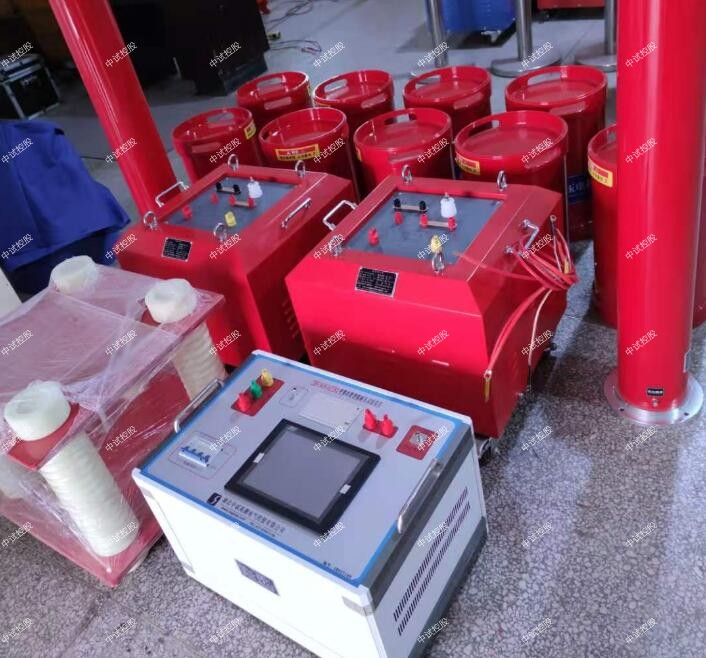

ZSBP-150KVA/150KV变频串联谐振成套试验装置

150指设备能输出的最大额定容量，单位为kVA

150指设备能输出的电压等级，单位为kV；

（二）ZSBP-150kVA/150kV变频串联谐振耐压试验装置技术指标

1．额定电压：150KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

44kV-满足10kV开关,绝缘子,PT,CT,开关柜交流耐压试验；52kV-满足35kV电缆交流耐压试验；

85kV-满足35kV开关,绝缘子,PT,CT,开关柜交流耐压试验；

140kV-满足66kV开关,绝缘子,PT,CT,开关柜交流耐压试验；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6．中试控股电缆试验时满负荷下品质因数：Q>30（与负载相关）

7．主变压器试验满负荷时品质因数：Q>30（与负载相关）

8. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

9．输入电源：单相220V

10．频率调节范围：30Hz～300Hz

11．系统测量精度：1.5％±200V

12．ZSBP-150KVA/150KV变频串联谐振成套试验装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《高压谐振试验装置》                           DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）中试控股设备主要配置及技术参数说明：

1.变频电源一台：

额定功率：10kVA；

输入电压：单相220V 45～65Hz

输出电压：0～250V可调

输出电压频率：30～300Hz

0.1Hz步进可调

频率不稳定度≤0.02%

输出电流：0～40A

重量：16kg

2.高压谐振电抗器（共4台）：37.5kV/1A

 额定工作电压：37.5kV

额定工作电流：1A

额定电感量：96H

连续工作时间：60min

重量：55kg

温    升：小于60度

工作频率：30~300Hz

3.激励变一台：

额定容量：10kVA

输入电压：250V

输出电压：2.5KV/ 5kV;

重量：60kg

4.电容分压器一台：DCF-150kV纯电容式

   自身电容量：1400pF

   工作频率：30～300Hz

   不确定度：1.5%

   额定电压:150kV/1400pF

   重量：16kg

1、10kV电缆 300mm2 长度不大于2km，试验电压为22kV，试验频率为30Hz～300Hz.   电抗器2台 并联

 2，10kV开关等，试验电压为42kV，试验频率为30Hz～300Hz.   电抗器2台串联

3，中试控股35kV电缆 300mm2 长度不大于1km，试验电压为52kV，试验频率为30Hz～300Hz.  电抗器2台串联2台并联

ZSBP-150KVA/150KV变频串联谐振成套试验装置

输入电源:

电压： 220V±10%

频率： 50/60Hz

   输出电压：0-250V（输入220V）；

   输出波形：方波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.0%

   电压步进值： 1%，0.1%，0.01%

   运行连续工作时间：60分钟

谐振试验变压器耐压仪自动重合闸有两种起动方式：
谐振试验变压器耐压仪断路器控制开关位置与断路器位置保护起动方式和不对应起动方式。
     保护起动方式，是不对应起动方式的补充。同时，在单相重合闸过程中需要进行一些保护的闭锁，逻辑回路中需要对故障相实现选相固定等，也需要一个由保护起动的重合闸起动元件。其缺点是不能纠正断路器误动
     不对应起动方式的优点：简单可靠，还可以纠正断路器误碰或偷跳，可提高供电可靠和系统运行的稳定，在各级电网中具有良好运行效果，是所有重合闸的基本起动方式。其缺点是当断路器辅助触点接触不良时，不对应起动方式将失效。

电力变压器绕组的幅频响应特性H（f）主要取决于其内部电感、电容等分布参数，通常具有如下特性：

（1）当频率低于10KHz时，其频率响应特性主要由线圈的电感所决定，谐振点通常较少，对分布电容的变化较不敏感；

（2）当电频率超过1MHz时，绕组的电感又被分布电容所旁路，对电感的变化不敏感；

（3）在10KHz-1MHz的范围内，绕组的分布电感和电容均发挥作用，其频率响应特性具有较多的谐振点能够灵敏地反映出绕组电感，电容的变化情况。因此，在该系统中，选用10KHz-1MHz的扫频测量范围。
