变频谐振交流耐压试验仪

中试控股技术博士为您解答：操作步骤

操作者坐椅和脚下必须垫好橡胶绝缘垫，只有在测试灯熄灭状态下，无高压输出方可进行被测机型连接或拆卸操作。

1.测试前对仪器进行校准，(方法：漏电电流5mA状态下，用700KΩ陶瓷电阻跨接于地线夹同高压测试之间至仪器报警为准。

2. 连接被测机型是在确定电压表指定为“0”，测试灯灭状态下将仪器地线夹夹紧被测机散热架，并按下被测机型的电源开关。

3. 变频谐振交流耐压试验仪设定耐压测试仪测试条件：A、电压：3500V;B、漏电流：5mA;C、测试时间定时为：

4. 将测试紧贴电源线头的任一交流输入金属。

5. 按下启动键观察测试结果，在设定时间内，超漏灯不亮，测被测机型为合格。

6. 如果被测机型超过设定漏电流值，则仪器自动切断输出电压，同时锋鸣器报警，超漏灯亮，则被测机型为不合格，按下复位键即可清除报警声，再测试时应重新按启动键。

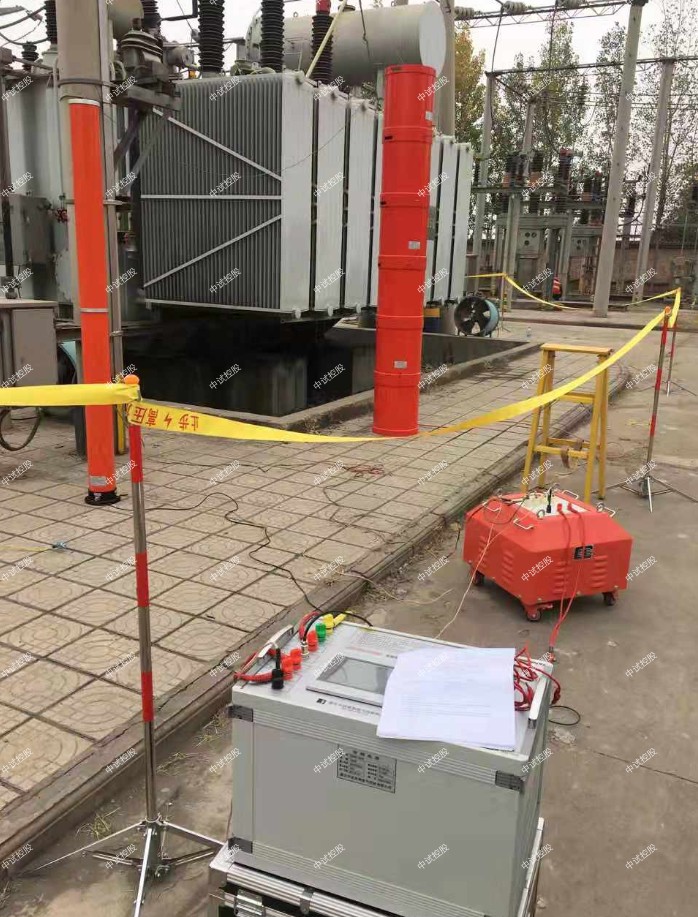

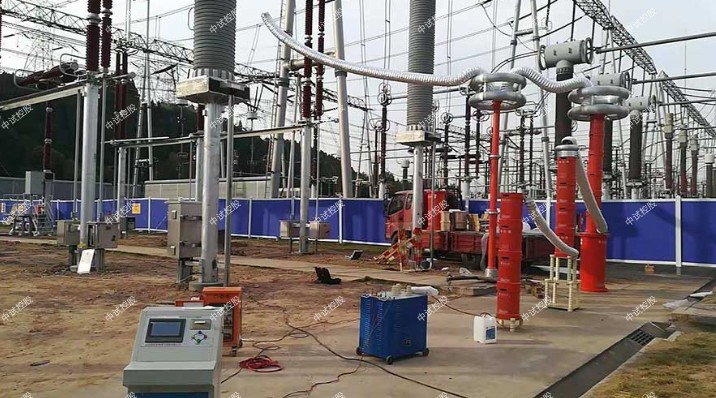

ZSBP-132KVA/22KV变频串联谐振耐压试验装置

132指设备能输出的最大额定容量，单位为kVA

22指设备能输出的电压等级，单位为kV；

（二）ZSBP-132KVA/22KV变频串联谐振耐压试验装置技术指标

1．额定电压：30KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6．中试控股电缆试验时满负荷下品质因数：Q>30（与负载相关）

7．主变压器试验满负荷时品质因数：Q>30（与负载相关）

8. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

9．输入电源： 220V

10．频率调节范围：30Hz～300Hz

11．系统测量精度：1.5％

12．ZSBP-132KVA/22KV变频串联谐振耐压试验装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《高压谐振试验装置》                           DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）ZSBP-132KVA/22KV变频串联谐振耐压试验装置设备主要配置及中试控股技术参数说明：

1.变频电源一台：

额定功率：10kVA；

输入电压：单相220V 45～65Hz

输出电压：0～250V可调

输出电压频率：30～300Hz

0.1Hz步进可调

频率不稳定度≤0.02%

输出电流：0～30A

重量：16kg

2.   高压谐振电抗器（共3台）：44KVA/22KV

额定工作电压：22kV

额定工作电流：2A

额定电感量：50H

连续工作时间：60min

温    升：小于60度

工作频率：30~300Hz

重量：38kg

3.   激励变：  1台

额定容量：10kVA

输入电压：250V

输出电压： 2kV，4kV

4.电容分压器一台： FRC-30kV纯电容式

   自身电容量：6600pF

   工作频率：30～300Hz

   不确定度：1.5%

   额定电压:30kV

   ZSBP-132KVA/22KV变频串联谐振耐压试验装置重量：10kg

1. 10kV/300mm2的电缆，长度 3km，电容量≤1.12 uF试验频率为30-300Hz,试验电压22kV，电抗器3并技术参数

   输入电源:

电压： 220V±10%(10kW以上)

频率： 50/60Hz

   输出电压：0-250V；

   输出波形：正弦波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.5%

   电压步进值： 1%，0.1%，0.01%

   运行连续工作时间：60分钟

电压互感器安装时的注意事项

1.电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如，测极性、连 接组别、摇绝缘、核相序等。

2.电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接 的测量仪表、继电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。
3.接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。
4.电压互感器二次侧不允许短路。由于电压互感器内阻抗很小，若二次回路短路时， 会出现很大的电流，将损坏二次设备甚至危及人身安全。电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。
5.为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。

变压比试验室在变压器一侧施加电压，用仪表或仪器测量另一测电压，然后根据测量结果计算变压比。测定变压比的方法有电桥法、双电压表法和标准互感器法。

变压器变比试验目的

电力变压器在交接、更换绕组时，以及内部接线变动后，要测量绕组所有分接头的变压比。

变压器在空载情况下，高压绕组的电压u1与低压绕组电压u2之比称为变压比。三相变压器的变压比通常按线电压计算。变压比试验的目的是检查绕组匝数是否正确，检查分接开关状况，检查绕组有无层(匝)间金属性短路等，为变压器能否投入运行或并联运行提供依据。


变频谐振交流耐压试验仪结果的分析判断

1.各相接头的电压比与铭牌值相比，不应有显著差别，且符合规律。

2.电压35kV以下，电压比小于3的变压器电压比允许偏差为±1%；其他变压器，额定分接电压比允许偏差为±0.5%，其他分接的电压比应在变压器阻抗电压值百分数的1/10以内，但不得超过±1%。
