电缆耐压试验装置

中试控股技术博士为您解答：电力设备绝缘预防性试验包含了交流耐压试验和直流耐压试验，由于在直流电压和交流电压作用下，设备绝缘上的电压分布不同，因而直流耐压试验在某些交流电压较难实现的绝缘强度测试方面发挥了重要作用，成为交流耐压的有效补充，直流高压发生器是直流耐压试验的主要设备，为保证直流耐压试验的准确可靠，直流高压发生器需要进行定期量值校准，本文基于直流高压发生器的基本原理，电缆耐压试验装置对这类设备实验室计量校准中发现的若干问题进行了较为详尽的探讨，从而保证了量值传递的准确可靠。

高频变压器的输入端接受中高频电压信号，中试控股通过倍压整流电路（整流硅堆D以及电容器C），达到直流高压的输出，图中，R1为电流测量采样电阻，流过R1的电流即流过负载RL的电流，R2、R3，为高压测量电阻，两者共同构成分压电路（R3为高压臂,R2为低压臂），直流高压发生器（又称直流发生器）装配结构是:R1,R2置于直流高压发生器控制箱，R3与中高频变压器、倍压整流电路等置于倍压筒，控制箱输出的中高频电压信号通过电缆与倍压筒相连。

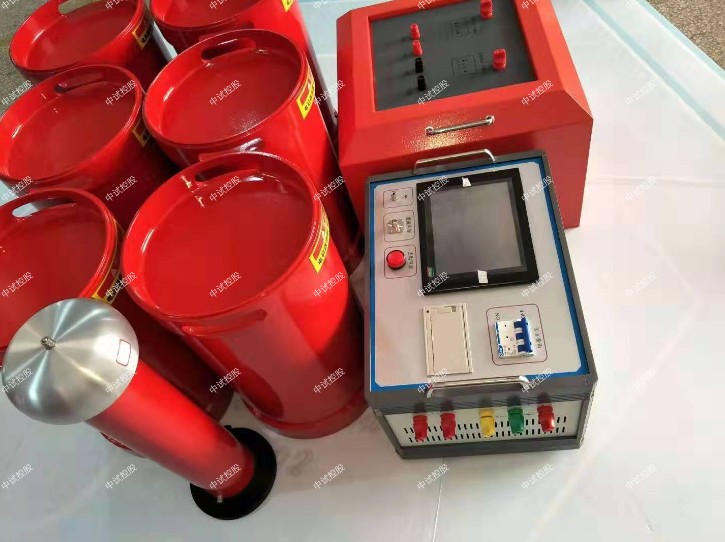

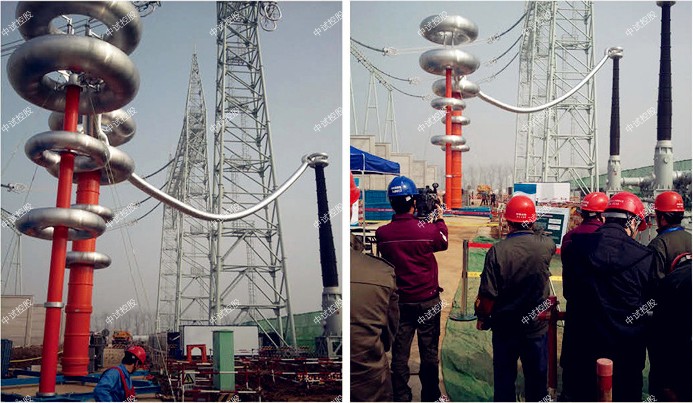

ZSBP-560KVA/270KV变频串联谐振耐压试验装置

技术指标

1．额定电压：270kV

被试品的：

22kV-满足10kV电缆交流耐压试验；

35kV-满足10kV变压器交流耐压试验；

42kV-满足10kV开关等交流耐压试验；

52kV-满足35kV电缆交流耐压试验；

72kV-满足35kV变压器交流耐压试验；

95kV-满足35kV开关交流耐压试验；

160kV-满足110kV变压器交流耐压试验；

184kV-满足110kV开关交流耐压试验；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．ZSBP-560KVA270KV变频串联谐振耐压试验装置装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6.水力发电机试验时满负荷下品质因数：Q>10（与负载相关）

7．电缆试验时满负荷下品质因数：Q>30（与负载相关）

8．中试控股主变压器试验满负荷时品质因数：Q>30（与负载相关）

9. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

10．输入电源： 380/220V

11．频率调节范围：30Hz～300Hz

12．系统测量精度：1.5％

13．装置中试控股具有过压、过流、零位启动等保护功能

（三）ZSBP-560KVA270KV变频串联谐振耐压试验装置设备遵循标准

《电气装置安装工程电气设备交接试验标准》   GB50150-2006

《水轮发电机组安装技术规范》               GB/T8564――2003

《高压谐振试验装置》                       DL/T 849.6—2004

《电抗器》                                 GB10229.88

《电力设备预防试验规程》                  DL/T596-1996

《耦合电容器和电容分压器》                  IEC358(1990)

（四）ZSBP-560KVA270KV变频串联谐振耐压试验装置设备主要配置及技术参数说明：

1.变频电源主机1台：

额定功率：25kVA；

输入电压： 380/220V 45～65Hz

输出电压：0～500V可调

输出电压频率：30～300Hz

0.01Hz步进可调

频率不稳定度≤0.02%

输出电流：0～50A

重量：32kg

2.高压电抗器6台：94kVA/45kV

额定工作电压：45kV

额定工作电流：2.1A

额定电感量：85H

连续工作时间：60min

温    升：小于60度

工作频率：30-300Hz

重量：55kg

3.激励变2台：

额定容量：12.5kVA

输入电压：500V

输出电压：1.75KV,3.5kV，7kV，14kV，

4.电容分压器1台：270kV纯电容式

   高压电容量：1000pF

分压比：2000:1

   工作频率：30～300Hz

   误差精度：1.5%

   额定电压:270kV

   重量：20kg

技术参数

   输入电源:

电压： 380/220V±10%

频率： 45/65Hz

   输出电压：0-500V；

   输出波形：正弦波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.5%

   电压步进值： 1%，0.5%，0.1%，0.01%

   运行连续工作时间：60分钟

2、功能描述

变频电源有如下几个显著的特点：

   波形为脉宽电压调节的方波。

   ZSBP-560KVA270KV变频串联谐振耐压试验装置内部由ARM控制，操作功能得到优化,操作简单。

   自动扫频，寻找谐振点.频率范围30-300Hz,可设置扫频范围，扫频最大耗时40秒钟(全频扫)， 频率分辨率0.01Hz。

   自动试验，中试控股用户可设置试验程序，试验程序分为5段，系统自动按设置的程序完成试验过程。

   ZSBP-560KVA270KV变频串联谐振耐压试验装置耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示用户电压异常波动，由用户根据试验情况进行操作。

   实时显示试验状态，中试控股用户可根据试验状态进行相应操作。

   强大的保护功能：过流保护，过压保护和闪络保护，过热保护，高压异常保护，软/硬件同时保护，确保安全。

   试验数据保存，可即时打印试验数据，也可将数据保存以备下次打印。

   数据查询功能,根据试验日期查询以往的试验数据。

⑴ 在做负载试验前，将高压屏蔽微安表安装到倍压筒上的高压输出端上。并将配套的高压线分别接到微安表上和被试品上。

⑵ 检查仪器、倍压筒、试品联接线、接地线是否正确。接地线联接是否可靠。检查高压安全距离是否符合要求。方可开始进行试品的高压试验。

⑶ 直流高压发生器检查确认仪器等无异常情况后。接通单相交流220V电源开关。此时绿灯亮，表示电源接通，可开始进行试品的直流泄漏和直流耐压试验。

⑷ 按红色按钮，则红灯亮。。表示高压接通，待升高压。

⑸ 顺时针方向平缓调节调压电位器，输出端即从零开始升压，升压速度以每秒3-5kV上升试验电压为宜。对于大电容试品升压时则需要缓慢升压，否则可能导致电压过冲。还需监视电流表充电电流不超过直流发生器的充电电流，当升到所需的电压或电流后，按规定时间记录电流表及电压表的读数。

⑹ 电力承装承修试设备试验完毕后，降压，将调压电位器回零后。随后按绿色按钮，切断高压并关闭电源开关。

⑺ 试验完毕后，应用对试品进行多次放电，放电后方可靠近试品和拆线工作，对小电容试品如氧化锌避雷器、磁吹避雷器等缓缓调节调压电位器升压到所需的电压（电流）值，然后从数显表上读出电压（电流）数值。如需对氧化锌避雷器进行75％VDC-1mA的测量时，应先升到电流到1000uA时电压值停止（这时可记录电压、电流值），然后按下黄色按钮,电压即降到原来的75％,并保持此状态，此时可读取微安表数值及电压值，测量完毕后，调压电位器逆时针回到零位，按下绿色按钮，需再次升压时按红色按钮即可；对大电容试品时，升压应更要缓慢，并需要监视电流表充电电流不超过发生器的最大充电电流，一定要放慢升压速度,避免充电电流过大。试验完毕后，将电压调节电位器逆时针回到零位上。随后按绿色按钮，切断高压。此时先不要关闭电源，电压表显示还有电压值，此为存电电压，等电压降到2000V左右，方可用进行多次放电，确保安全。
