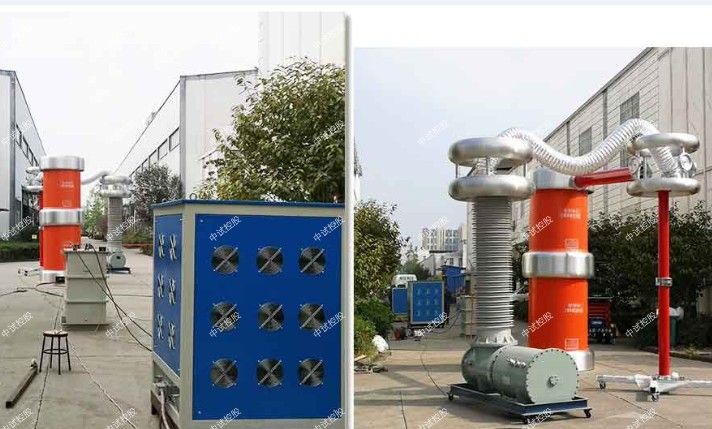

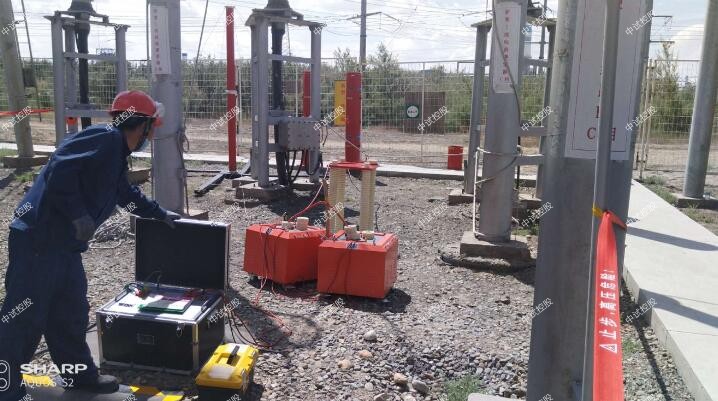

中试控股技术博士为您解答：ZSBP-550KVA/44KV变频串联谐振耐压成套试验装置

一、适用范围

1．20kV，400平方毫米交联电缆4000m，电容量≤1.1μF，试验频率30-300Hz，试验电压44kV。

2.10kV/1000kVA变压器的交流耐压试验， 电容量≤0.01μF，试验频率45-65Hz，试验电压不超过35kV。

3.10kv所有被试品

4. 环境温度：－150C –45 0C;

5. 相对湿度：≤90%RH;

6. 海拔高度:  ≤2500米；

二、系统主要性能及参数

1、电源电压：   380V±10%、50Hz；

  2、额定容量：550KVA；

  3、输出电压：     44KV，

  4、输出电流：  2.5A. 12.5A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-550KVA/44KV变频串联谐振耐压成套试验装置具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  中试控股具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

GB/T16927.1-2-1997     <<高电压试验技术>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327               <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

  四、系统配置及具体参数

1、变频控制电源35KW                1台

a) ZSBP-550KVA/44KV变频串联谐振耐压成套试验装置变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量: 35KW

c) 工作电源:      交流380V、50Hz 。

d) 输出电压:      0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  70A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源中试控股采用高性能微机控制电压、频率调节

l) 变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) ZSBP-550KVA/44KV变频串联谐振耐压成套试验装置具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重   量： 26Kg

2、 励磁变压器35KVA            1台

a) 额定容量:   35KVA

b) 输入电压:    500V

c) 输出电压： 1.8KV;  2.5KV

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构：中试控股采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

  h) 重   量：    50Kg ;

3、高压电抗器 DK-55/22       10台

a) 额定容量：   55KVA

b) 额定电压：   22KV

c) 额定电流：   2.5A

e) 品质因素：  Q≥30   40

f) 结    构：  干式；

    g)  重    量： 50Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   ZSTRF-60/0.001                1台

a) 额定电压：    60KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h) ZSBP-550KVA/44KV变频串联谐振耐压成套试验装置高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

1、变频电源

1）绝缘电阻测试

2）耐压试验：2000V，1分钟

3）负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

  2）变比测量

  3）空载电流及空载损耗

  4）短路阻抗和负载损耗

  5）绝缘电阻测试

  6）温升试验：额定容量下运行60min,温升不大于65K

 3、电抗器试验

1）直流电阻测量

2）电感量测量

3）交流耐压试验

温升试验：ZSBP-550KVA/44KV变频串联谐振耐压成套试验装置额定容量下运行60min,温升不大于65K

      4、成套装置试验

（1）    耐压试验：1.1额定电压下，耐压1min；

（2）    短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）噪音小于60dB；

在日常的使用中，直流高压发生器又是如何接线？

1、首先检查直流高压发生器的操作箱和倍压筒是否完好和清洁，AC220V电源线和连接电缆不应断路或短路。

2、将操作箱和倍压筒用电缆连接好，并留有足够安全的距离。然后，与试品避雷器或者其它负载相连，同时，还应将放电bang接地线连接好。

3、检查全部电路连线，并确认无误后，进行下述空载试验。

4、将直流高压发生器的电源开关置于“分”位置，将高压输出调节旋钮逆时针旋到底，合上电源开关，表头有显示，按合闸按钮，表示继电器合上，并有轻微振dang声，顺时针缓缓调节输出旋钮，调至所需电压值。如果需要使用过流、过压保护功能，请将过流、过压保护调节旋钮置于相应位置。

10KV电气调试试验设备结束测量：

测量完毕后，按“退出”键退出测量，此时如果是电感性负载，直阻仪将自动开始对绕组放电，显示器提示“正在放电，请稍候”，并发出蜂鸣音提示，放电指示消失后，即可拆除测量接线，测试下一绕组。

全自动电容电感测试仪接线方法

    电力电容器组内部连线方式一般采用星形连接(Y）或三角形连接(△)。实际运行经验表明，三角形连接电容器组其损坏率远高于星形连接电容器组，目前高压并联电容器组多数采用星形连接。该仪器可测试的电力高压并联电容器组内部连接方式有：三相Y形、三相△形、三相Yn形、三相Ⅲ形。
        在进行电力电容器或电抗器测试前，首先将红色钳与红色线连接，黑色钳与黑色线连接，后续接线分两部分：中试控股仪器面板接线和测量接线，仪器面板接线指测试线与仪器面板的连接方式，测量接线指测试线与被测试品之间的连接方式。

调频串联谐振耐压仪检测变压器绝缘电阻的方法

   变压器绝缘电阻显示不正常的原因分析：

       1、当绝缘电阻为零时，可能是绕组之间或绕组与外壳有击穿现象，应解体检查绕组及绝缘。

       2、220kV变电站测试与试验仪器绝缘电阻较前一次测量值（经温度换算）低30%~40%，可能是绕组受潮。为此，可进一步用兆欧表测量吸收比R60/R15（施压后15s和60s的电阻R15和R60）。一般来说，对于60kV及以下的绕组，其吸收比R60/R15应≥1.2，110kV及以上的绕组，应≥1.3。否则可认为绕组，应进行干燥处理。
       3绕组间及每相间的绝缘电阻不等。可能是管损坏。此时，中试控股应拆除管与绕组间的引线，单独测量绕组对油箱或管对箱盖的绝缘电阻。

  在测量过程中需要注意一下几个注意事项，具体如下：
      1、测量应在良好天气条件下进行，且被测变压器及环境温度不宜低于5度。据水电部电力统计，环境温度低于5度时，测量结果会受到很大程度的影响。

      2、调频串联谐振耐压仪测量时，环境湿度不宜大于75％，因为湿度对表面xielou电流的影响较大，使绝缘电阻降低。

      3、每测完一次绝缘电阻后，要将电荷放尽(用导线短接接线端子)；否则，第二次测量时，会有绝缘电阻增大的假象出现。
       在测量变压器的绝缘过程中，要根据相关的操作规程，按照正确的操作步骤来进行测量，试验中注意相关的操作事项，将要测量的项目一步步落实到位，试验之后做好数据的记录和分析。
