调频串联谐振耐压试验耐压仪

中试控股技术博士为您解答：判断变压器绕组是否变形方法有以下几种
1、35KV电力变压器送电运行调试仪器当绕组短路事故后，中试控股除测量变形外应进行一些常规试验和特殊试验。中试控股还要结合短路电流大小和短路时间长短，进行综合分析判断变压器绕组变形情况。
2、为了正确判断变压器变形，首先在变压器安装时测量绕组变形的原始数据留下，指纹“便于以后比较，试验项目齐全，短路（电流不经用电器、直接连电源两极）和频响法等。
3、频响法判断变压器变形时，除根据三相绕组的频响特征是否一致外。还应根据绘出的三相波形间的相关系数R值，R值大于1.0，则说明变形不明显，R值小于1.0，则应引起注意。

调频串联谐振耐压试验耐压仪变压器油是一种绝缘性能杰出的液体介质，是矿物油。其主要效果有三方面：
    (1)使变压器心子与外壳及铁芯有杰出的绝缘效果，变压器的绝缘油，是充填在变压器心子和外壳之间的液体绝缘。充填于变压器内各部分空隙间，使变压器外壳内没有空气，加强了变压器绕组的层间和匝间的绝缘强度。同时，对变压器绕组绝缘起到了防潮效果。
    (2)使变压器运转中加快冷却，变压器的绝缘油在变压器外壳内，中试控股经过上、基层间的温差效果，构成油的对流循环。变压器油可以将变压心子的温度，经过对流循环效果经变压器的散热器与外界低温介质（空气）直接接触，再把冷却后的低温绝缘油，经循环效果回到变压器心子内部，如此循环，起到了加快冷却变压器的效果。

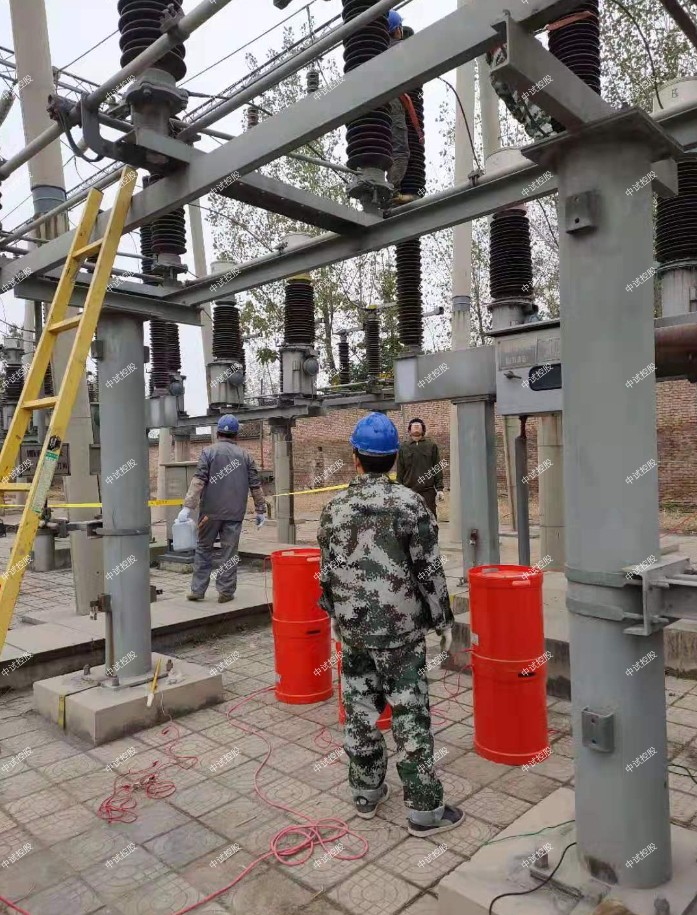

ZSBP-405KVA/54KV变频串联谐振成套试验装置

一、适用范围

1．35kV，300平方毫米交联电缆3000m，电容量≤0.59μF，试验频率30-300Hz，试验电压52kV。

2、10kV，300平方毫米交联电缆6000m，电容量≤2.3μF，试验频率30-300Hz，试验电压22kV。

3.10kV/1000kVA变压器的交流耐压试验， 电容量≤0.01μF，试验频率45-65Hz，试验电压不超过35kV。

5.10kv,35kv所有被试品

6. 环境温度：－150C –45 0C;

7. 相对湿度：≤90%RH;

8. 海拔高度:  ≤2500米；

二、系统主要性能及参数

1、电源电压：   380V±10%、50Hz；

  2、额定容量：  405KVA；

  3、输出电压：     54KV，

  4、输出电流：   2.5A. 5A  7.5A

  5、ZSBP-405KVA/54KV变频串联谐振成套试验装置输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、中试控股具备试验电压、时间、试验频率范围等试验参数设置功能。

18  ZSBP-405KVA/54KV变频串联谐振成套试验装置具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327               <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

  四、系统配置及具体参数

1、变频控制电源20KW                1台

a) ZSBP-405KVA/54KV变频串联谐振成套试验装置变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 中试控股额定输出容量:  20KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能微机控制电压、频率调节

l) 变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) ZSBP-405KVA/54KV变频串联谐振成套试验装置重   量： 26Kg

2、 励磁变压器20KVA            1台

a) 额定容量:    20KVA

b) 输入电压:    500V

c) 输出电压： 1.5KV;  3KV；5KV

d) 工作频率范围： 30～300Hz

e) ZSBP-405KVA/54KV变频串联谐振成套试验装置连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

h) 重   量：    50Kg ;

3、高压电抗器ZSDK-67.5/27       6台

a) 额定容量：   67.5KVA

b) 额定电压：   27KV

c) 额定电流：  2.5A

e) 品质因素：  Q≥30

f) 结    构：  干式；

g)  重    量： 60Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   ZSTRF-60/0.001              1台

a) 额定电压：    60KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 中试控股测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

1、变频电源

1）绝缘电阻测试

2）耐压试验：2000V，1分钟

3）ZSBP-405KVA/54KV变频串联谐振成套试验装置负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

  2）变比测量

  3）空载电流及空载损耗

  4）短路阻抗和负载损耗

  5）绝缘电阻测试

  6）温升试验：额定容量下运行60min,温升不大于65K

 3、电抗器试验

1）直流电阻测量

2）电感量测量

3）交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

      4、成套装置试验

（1）    耐压试验：1.1额定电压下，耐压1min；

（2）    短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）噪音小于60dB；

调频串联谐振耐压试验耐压仪通常常用变压器的分类可归纳如下 ：
1、按相数分：
1）单相变压器：用于单相负荷和三相变压器组。
2）三相变压器：用于三相体系的升、降电压。
2、按冷却方法分：
1）干式变压器：中试控股依托空气对流进行天然冷却或添加风机冷却，多用于高层建筑、高速站点用电及部分照明、电子线路等小容量变压器。
2）油浸式变压器：依托油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、逼迫油循环等。
3、按用途分：
1）电力变压器：用于输配电体系的升、降电压。
2）仪用变压器：如电压互感器、电流互感器、用于丈量外表和继电保护设备。
3）实验变压器：能发生高压，对电气设备进行高压实验。

4）特种变压器：如电炉变压器、整流变压器、调整变压器、电容式变压器、移相变压器等。

按绕组方式分：
1）双绕组变压器：用于衔接电力体系中的两个电压等级。
2）三绕组变压器：通常用于电力体系区域变电站中，衔接三个电压等级。
3）自耦变电器：用于衔接不一样电压的电力体系。也可做为普通的升压或降后变压器用。
5、按铁芯方式分：
1）芯式变压器：用于高压的电力变压器。
2）非晶合金变压器：非晶合铁芯变压器是用新式导磁，空载电流降低约80%，是节能作用较理想的配电变压器，中试控股格外适用于农村电网和发展中区域等负载率较低地方。
3）壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器等的电源变压器。
