变频谐振耐压装置

中试控股技术博士为您解答：交直流试验变压器系列铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V。壳体为八角形，10KVA以上的试验变压器装有可移动的铁轮。

电流:试验变压器的额定输出电流In应大于被试品所需的电流Is，即In>Is。被试品所需的电流可按其电容估算，Is=Us w Cx，其中Cx包括试品电容和附加电容。

电压:依据试品的要求，用具有合适电压的试验变压器，使试验变压器的高压侧额定电压Un高于被试品的试验电压Us,即Un>Us。其次应检查试验变压器所需的低压侧电压，是否能和现场电源电压，调压器相匹配。

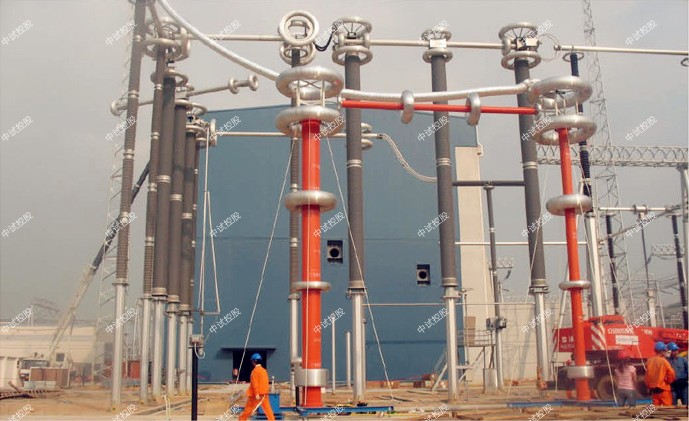

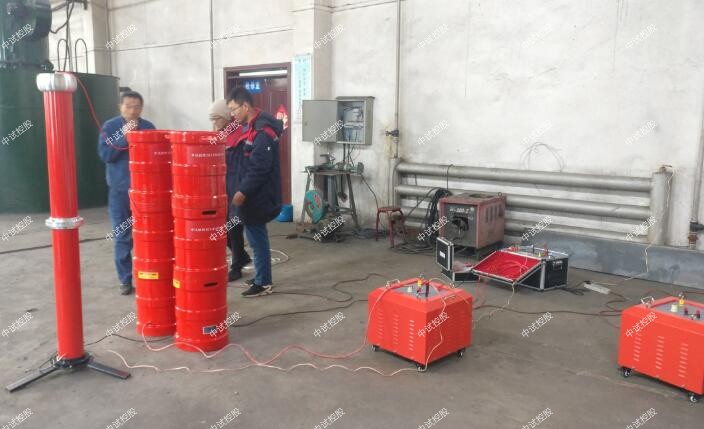

ZSBP-270KVA/270KV变频串联谐振成套试验装置

一、适用范围

1. 110kV变电站开关、母线、GIS等电气设备的交流耐压试验，试验频率为30-300Hz,试验电压不超过230kV。

2．110kV及以下电压等级变压器中性点交流耐压试验，电容量≤0.02μF，试验频率为45-65Hz，试验电压不超过95kV。（此处以20000pF为主）

3. 35kV及以下电压等级变压器交流耐压试验，电容量≤0.01μF，试验频率为45-65Hz，试验电压不超过85kV。

4. 10kV及以下电压等级变压器交流耐压试验，电容量≤0.01μF，试验频率为45-65Hz，试验电压不超过35kV。

ZSBP-270KVA/270KV变频串联谐振成套试验装置容量定为270kVA/270kV/50kV，分5节电抗器，电抗器单节为50kVA/50kV/1A/100H通过组合使用能满足上述被试品的试验要求。

试验时设备使用关系列表

设备组合

被试品对象    电抗器

50kVA/50kV  5节   激励变压器

输出端选择

35kV变压器交流耐压     使用电抗器2节串联 3kV

110kV变压器交流耐压    使用电抗器4节串联 6kV

110kV变电站电气设备    使用电抗器5节串联 6kV

二、系统主要性能及参数

1、电源电压：   220V/380V±10%、50Hz；

  2、额定容量：   270KVA；

  3、输出电压：     270KV

  4、输出电流：     1A， 5A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-270KVA/270KV变频串联谐振成套试验装置具备手动试验/自动调谐/自动试验模式。

16、中试控股具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327                <<中试控股电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

  四、系统配置及具体参数

1、变频控制电源10KW                1台

a) 变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量: 10KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) ZSBP-270KVA/270KV变频串联谐振成套试验装置变频电源采用高性能微机控制电压、频率调节

l) 变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：中试控股具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

O) 重   量：28Kg

2、 励磁变压器10KVA            1台

a) 额定容量:    10KVA

b) 输入电压:     250V

c) 输出电压：   3KV；6KV;

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) ZSBP-270KVA/270KV变频串联谐振成套试验装置结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

h) 重   量：    60Kg ;

3、高压电抗器 ZSDK-67.5/67.5       5台

a) 额定容量：   50KVA

b) 额定电压：   67.50KV

c) 额定电流：  1A

e) 品质因素：  Q≥30

f) 结    构：  干式；

g)  重    量：  48Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   ZSTRF-270/0.001                1台

a) 额定电压：    270KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 中试控股测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    30Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

 1、交流、交直流试验变压器：
将工频电源输入操作箱（或操作台），经自耦调压器调节电压输入至试验变压器的初级绕组。中试控股根据电磁感应原理，在次级（高压）绕组可获得工频高压。。此工频高压经高压整流及电容滤波后可获得直流高压，其幅值是工频高压有效值的1.4倍。只不过在使用直流时应抽出短路杆，在使用交流时，插入短路杆。
2、带抽头试验变压器：
为了同时满足一个变压器电压较高电压较小与电流较低电流较大之间的矛盾，将高压绕组分成两个来绕，一个是电流较大的绕组，另一个是电流较小的绕组，然后两个绕组串接分别引出。
3、串级试验变压器：
为了得到更高电压的试验变压器，也可采用串级的方法获得更高的电压。

试验变压器有何作用

工频耐压试验是变压器试验的关键项目，是考核主绝缘抗电强度的基本措施。对变压器绕组连同套管一起进行超过额定电压一定倍数的工频交流试验电压，持续时间lmin的交流耐压试验。其目的是用比运行情况更为严酷的条件下检验变压器绕组的绝缘水平。
交流耐压试验属于试验，因此，必须在其他绝缘试验都hege的基础上进行，以免造成不必要的绝缘穿与损坏事故。

进行电气高压试验的主要目的是，检查电气设备的绝缘是否良好，各个功能是否正常，以确保电气设备能够正常运行。在对变压器进行高压试验时，要在屏蔽的条件下进行，因为空气中的湿度与温度等问题都会对试验造成影响，使得试验结果的准确受到影响。在屏蔽的条件下进行高压试验，试验结果将会更加准确。

实时显示高压电压、低压电流、6路xielou电流，时间及耐压结果，显示直观明了5.自动保存设置数据，掉电后开机后显示上一次的设置数据6.完善的过压、过流保护，任意设定输出电压、低压电流上限、泄漏电流上限和计时时间7.具有回零检测功能，回零确定后才可进行试验，安全可靠8.近式调压算法，中试控股到达设定电压后自动耐压计时，计时结束后自动降压回零

影响试验变压器试验的因素

变频谐振耐压装置对于试验变压器的安全性来讲，受到试验数据准确，试验的可行性影响严重，在进行高压试验时，影响到试验的因素很多，下面对主要的影响因素进行逐一分析。

首先，高压试验会受到湿度与温度的影响。湿度：高压试验节进行时，必须在屏蔽的条件下进行，而试验过程中会受到空气湿度的影响，使得实验数据的准确性受到影响。对于测量的数据来讲，通过一次试验是不可能得到数据的，需要通过大量的试验来确保数据的性，通过历史数据与标准数据的比较得出相应的结果，而在试验过程中，空气湿度的指数越大，测量出的结果准确性越低，因此，在高压试验过程中，受到空气中湿度的影响是主要原因之一。

变频谐振耐压装置受到温度的影响：高压试验过程中，温度的影响主要表现在试验材料对温度的敏感性。变压器所使用的材料是绝缘的，当受温度很高时，材料的绝缘性就会变差，绝缘的电阻阻值将会降低，主要原理如下：

离子与分子的不规则运动。分子的不规则运动受到温度的影响严重，当温度变高时，分子的运动将会变得剧烈。同样，离子在绝缘电阻中，当温度升高时，运动也将会逐渐加快。电阻的极性变大，从而使得阻值降低。

水分溶解。绝缘电阻中有水分出现，当温度升高时，水分会溶解到电阻内部使得阻值变小。

通常情况下，电阻的阻值与温度成反比，所以在试验过程中需要在屏蔽的条件下进行。与此同时，在实验过程中还要确保绝缘电阻的表面清洁，这也会造成测量误差出现。另外，还需要注意的是，对于干变压器来讲，在温度40度前，绝缘电阻的阻值是与温度成正比的。
