2、交流耐压试验装置再给你说说电缆耐压试验装置，非常适合110kV电缆耐压试验电缆耐压试验装置：

  ● 中试控股电缆耐压试验装置单个部件重量不超过30kg，适合现场搬运；

  ● 电缆耐压试验装置电源采用220V单相电源或380V单电源，方便现场取电；

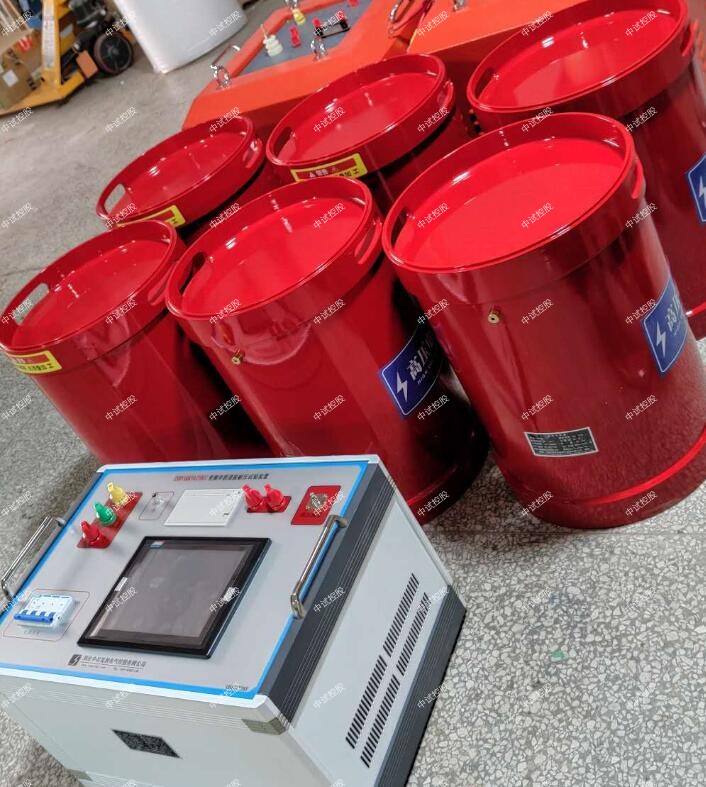

ZSBP-270KVA/108KV变频串联谐振耐压试验成套装置

技术指标

1．额定电压：108KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

52kV-满足35kV电缆交流耐压试验；

72kV-满足35kV变压器交流耐压试验；

80kV-满足110kV变压器中性点交流耐压试验；

2．输出电压波形畸变率：<1.0％

3. ZSBP-270KVA/108KV变频串联谐振耐压试验成套装置允许连续工作时间：额定条件下一次工作15分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6.  中试控股水力发电机试验时满负荷下品质因数：Q>10（与负载相关）

7．电缆试验时满负荷下品质因数：Q>30（与负载相关）

8．ZSBP-270KVA/108KV变频串联谐振耐压试验成套装置主变压器试验满负荷时品质因数：Q>30（与负载相关）

9. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

10．输入电源： 380/220V

11．频率调节范围：30Hz～300Hz

12．系统测量精度：1.5％

13．装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《水轮发电机组安装技术规范》                GB/T8564―2003

《高压谐振试验装置》                       DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）设备主要配置及技术参数说明：

1.变频电源一台：

额定功率：15kVA；

输入电压： 380/220V 45～65Hz

输出电压：0～500V可调

输出电压频率：30～300Hz

0.01Hz步进可调

频率不稳定度≤0.02%

输出电流：0～30A

重量：16kg

2.   中试控股高压谐振电抗器（共4台）：67.5KVA/27KV

额定工作电压：27kV

额定工作电流：2.5A

额定电感量：48H

ZSBP-270KVA/108KV变频串联谐振耐压试验成套装置连续工作时间：60min

温    升：小于60度

工作频率：30-300Hz

重量：50kg

3.   激励变1台：

额定容量：15kVA

输入电压：500V

输出电压：2kV， 3kV，

4.电容分压器一台：FRC-110kV纯电容式

   高压电容量：2000pF

分压比：1000:1

   工作频率：30～300Hz

   误差精度：1.5%

   额定电压:110kV

   重量：10kg

激励变压器接线用法：

用于10kV电缆的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压低一些的电压端，比如2kV；

用于35kV电缆的耐压装置，35kV电缆的耐压，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如3-4kV；

用于110kV电缆的耐压装置，110kV电缆的耐压，激励变高电压输出部分和电抗器之间连接，一般接电压高端比如5-6kV；

一．高压电气设备的测试

  中试控股通常情况下是需要定期的去进行检查和测试，以便达到了准确度。了解目前该设备处于什么样的状态来做出科学性的判断。可以用到以下几种测试仪。

1.直流电阻测试仪。它能够帮助你快速的测试高压电气设备的电流是否达到了稳定值，使得测量的时间大大的缩短了，同时具有自动化程度高，操作简单等特点，方便了工作人员的操作。

2.回路电阻测试仪。均可以接受电流标准之内的电压设备测试，仪器具有体积小，抗干扰能力强，操作简单，精度准确。并且是智能化，人工化全程工作。带有数据存储功能。

3.高压开关特定测试仪。高压开关特定测试仪能够完全适用于金属触头的开关，通过测试各种开关动作的时间，速度，和行程来判断出高压电气设备的开关是否正常。

4.变频串联谐振试验装置。它主要是用于电力电缆，变压器交流耐压方面来判断绝缘性质的质量问题，采用了调节电源频率的方式实现了谐振，对现场电源的要求是非常的低，试验特效好。

试品高压下发生短路时，由于短路电流大，有可能把所有的故障显示灯均点亮，这属正常，请排除试品故障后重新启动。
试品故障排除后，故障显示灯依然亮，加不上高压。电源开关兼故障保护重置开关，中试控股请关闭电源，重新启动，即可升压。
如发现电压表数字波动过大时，请检查连接电缆线两头航空插头7脚屏蔽结头是否脱焊断开，如断开请焊接好。

接通电源前，操作系统的调压器必须调到零位后方可接通电源，合闸，开始升压。

交流耐压试验装置从零开始均匀旋转调压器手轮升压。升压方法有：快速升压法，即20s逐级升压法;慢速升压法，即60s逐级升压法;极慢速升压法供选用。电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的75%后，再以每秒2%额定试验电压的速度升到您所需的额定电压，并密切注意测量仪表的指示以及被试品的情况。升压过程中或试验过程中如发现测量仪表的指示及被试品情况异常，应立即降压，切断电源，查明情况。

试验完毕后，应在数秒内匀速的将调压器返回至零位，然后切断电源。

1、操作前应根据被试品的容量及电压等级，调整好电流继电器（KA）。
2、合上电源开关，按下送电按钮接触器吸合，调压器带电电源信号灯灭，送电信号灯亮，此时可以进行升压试验。
3、缓慢顺时针旋动调压器手柄并密切注视电压表（应以每秒3KV的速度升压为宜）当升压至被试品规定的耐压值时应及时按下计时按钮，并密切注视被试品情况。
4、当达到被试品规定的耐压时间时台（箱）内会发出报声，表示被试品耐压合格，此时应将调压器手柄逆时针方向旋动使调压器归零。并按下停止按钮，切断电源。
5、中试控股在升压或耐压试验过程中，如出现过电压，应及时逆时针旋动调压器旋钮使电压回到规定值。
