交流耐压试验设备

中试控股技术博士为您解答：试验方法及检验标准

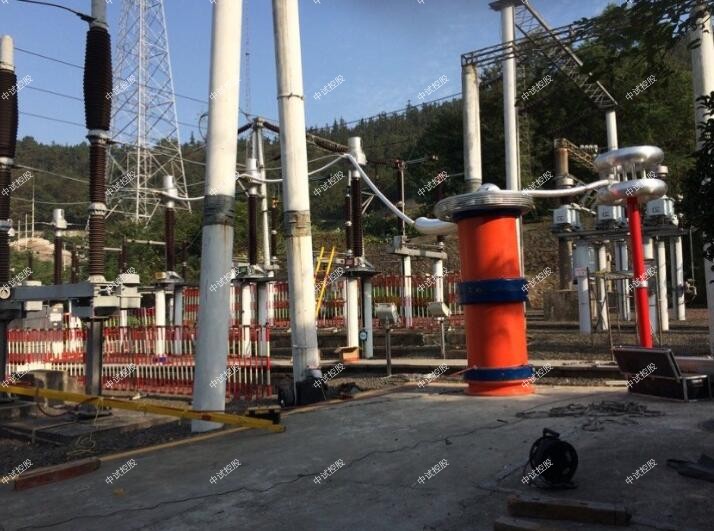

ZSBP-176KVA/75KV变频串联谐振成套试验装置

适合被试品：电缆、变压器、开关、开关柜、绝缘子、母线、互感器等。

一、适用范围

1. 10kV/300mm2的电缆，长度2.0km，电容量≤0.8uF试验频率为30-300Hz,试验电压22kV。

2. 满足10kV变电站变压器的交流耐压，电容量≤0.01uF试验频率为45-65Hz,试验电压35kV。

3. 满足10kV变电站的开关柜设备交流耐压，试验频率为30-300Hz,试验电压42kV。

4. 满足10kV变电站的母排设备交流耐压，试验频率为30-300Hz,试验电压35kV。

5．ZSBP-176KVA/75KV变频串联谐振成套试验装置满足10kV变电站变压器、配电设备交流耐压。

6．20kV/300mm2的电缆，长度2km，试验电压42KV。

二、系统主要性能及参数

1、电源电压：   220V±10%、50Hz；

  2、额定容量：  176KVA；

  3、输出电压：    75KV，

  4、输出电流：    2A，4A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

  8、输出频率范围:     30～300Hz ；

  9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、ZSBP-176KVA/75KV变频串联谐振成套试验装置具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327               <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

  四、系统配置及具体参数

1、变频控制电源10KW                1台

a) ZSBP-176KVA/75KV变频串联谐振成套试验装置变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量:  10KW

c) 工作电源:  交流220V、50Hz 。

d) 输出电压:  0～250V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波, 波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能微机控制电压、频率调节

l) ZSBP-176KVA/75KV变频串联谐振成套试验装置变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重   量： 10Kg

2、 励磁变压器10KVA            1台

a) 额定容量: 10KVA

b) 输入电压:  250V

c) 输出电压：2KV；2.6KV

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构：中试控股采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

  h) 重   量：70Kg ;

3、高压电抗器 44/22       4台

a) 额定容量：44KVA

b) 额定电压：22KV

c) 额定电流：2A

e) 品质因素：Q≥30

f) 结    构：干式；

    g)  重    量： 45Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   80/0.0018                 1台

a) 额定电压：    80KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h) 中试控股高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

1、变频电源

1）绝缘电阻测试

2）耐压试验：2000V，1分钟

3）负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

  2）变比测量

  3）空载电流及空载损耗

  4）短路阻抗和负载损耗

  5）绝缘电阻测试

  6）中试控股温升试验：额定容量下运行60min,温升不大于65K

 3、电抗器试验

1）直流电阻测量

2）电感量测量

3）交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

      4、成套装置试验

（1）    耐压试验：1.1额定电压下，耐压1min；

（2）    短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）噪音小于60dB；

试验应在特制的水箱内进行。试验时，全自动绝缘靴(手套)耐压试验装置的水箱内装满水，水箱对地绝缘。若水箱为金属材料制品，地线可接至水箱壁，并串联一交流毫安表接地。将绝缘手套、绝缘靴内盛上水，置于水箱内。
绝缘罩、绝缘手套、绝缘靴内外水面应低于这些绝缘工具端部一定距离。如绝缘手套内外水面不能高于手套口以下5cm，绝缘靴内外水面不能高于绝缘靴端面部以下5cm，而且要求露出水面的部分保持干燥清洁，防止加压时内外水面沿端部产生沿面放电。
耐压试验时，如绝缘罩、绝缘手套、绝缘靴被击穿，电流异常摆动或泄漏电流超过表1所示标准，即高压绝缘手套泄漏电流超过9mA，低压绝缘手套泄漏电流超过2.5mA．高压橡胶绝缘靴泄漏电流超过7.5mA．应视为不合格，禁止再用作绝缘安全工具。
绝缘罩耐压时间5min．试验周期每年一次，而绝缘手套、绝缘靴耐压时间为1min，试验周期为每6个月一次。如绝缘手套内外水面不能高于手套口以下5cm，绝缘靴内外水面不能高于绝缘靴端面部以下5cm，而且要求露出水面的部分保持干燥清洁，防止加压时内外水面沿端部产生沿面放电。

交流耐压试验设备使用绝缘靴（手套）耐压试验装置我们有些方面是需要注意的，在对装置进行试验的时候，试验人员要保持处于一个安全的距离范围。而实验人员工作的试验台必须是接地的，对于接地的电阻也是有要求的，只有在0.1欧姆以下才能保证安全。在使用试验装置的时候，要保证绝缘电阻足够大，至少应该有2兆欧，可以在试验之前就测量一下。试验之前还需要保证各个零件是处于一个比较正常的工作状态，没有松动或是坏损的现象。在测量绝缘杆或者是绝缘服这样的物品的耐压的时候，我们需要用酒精把被测物品擦干净，这样避免触电还能提高测量的精确度，绝缘靴耐压试验装置对于其他的试验需要用到的物品也需要用酒精进行擦拭。在测试完了之后，是把有水的物品擦干，然后尽量放在干燥的地方，如果能通风就更好了。

绝缘靴的耐压检测不仅关系到绝缘靴的合格性还关系到使用人员的生命安全，所以选择绝缘靴耐压试验装置是很重要的。现在的试验装置都是全自动的，能够自动地测量出每只绝缘靴的漏电电流，这种专业的设备测量的结果也是比较安全可靠的。这样也能保证做绝缘靴耐压试验的工作人员的安全。

交流耐压试验设备绝缘靴耐压试验在测量绝缘杆或者是绝缘服这样的物品的耐压的时候，我们需要用酒精把被测物品擦干净，这样避免触电还能提高测量的精确度，对于其他的试验需要用到的物品也需要用酒精进行擦拭。在测试完了之后，是把有水的物品擦干，然后尽量放在干燥的地方，如果能通风就更好了。

绝缘罩、绝缘手套、绝缘靴内外水面应低于这些绝缘工具端部一定距离。

绝缘罩耐压时间5min．试验周期每年一次，而绝缘手套、绝缘靴耐压时间为1min，试验周期为每6个月一次。

使用绝缘靴（手套）耐压试验装置我们有些方面是需要注意的，在对装置进行试验的时候，试验人员要保持处于一个安全的距离范围。而实验人员工作的试验台必须是接地的，对于接地的电阻也是有要求的，只有在0.1欧姆以下才能保证安全。在使用试验装置的时候，要保证绝缘电阻足够大，至少应该有2兆欧，可以在试验之前就测量一下。

耐压试验时，如绝缘罩、绝缘手套、绝缘靴被击穿，电流异常摆动或泄漏电流超过表1所示标准，即高压绝缘手套泄漏电流超过9mA，低压绝缘手套泄漏电流超过2.5mA．高压橡胶绝缘靴泄漏电流超过7.5mA．应视为不合格，禁止再用作绝缘安全工具。

绝缘靴耐压试验试验应在特制的水箱内进行。试验时，绝缘靴手套耐压装置的水箱内装满水，水箱对地绝缘。若水箱为金属材料制品，地线可接至水箱壁，并串联一交流毫安表接地。将绝缘手套、绝缘靴内盛上水，置于水箱内。
