并联谐振试验装置

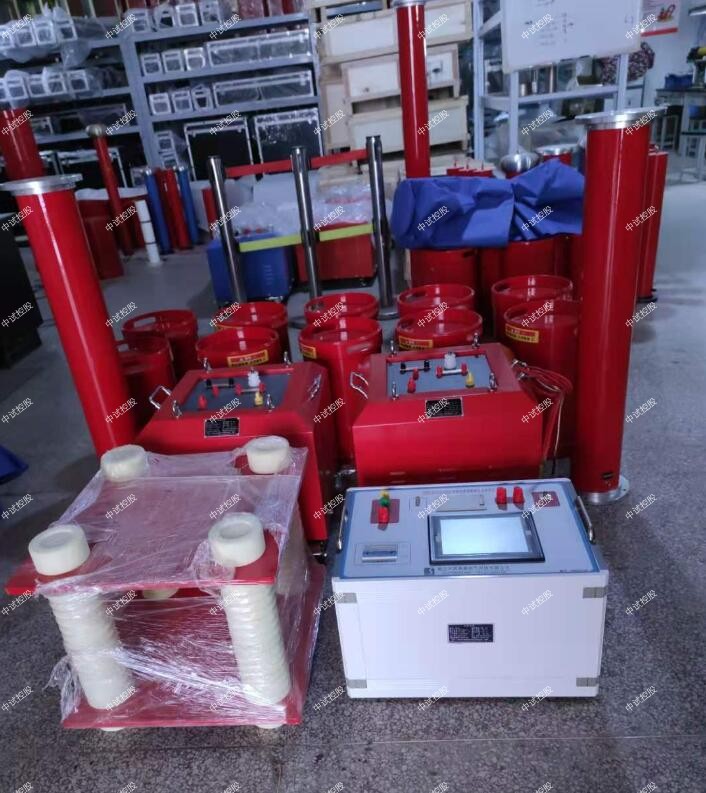

ZSBP-500Kva/200kV变频串联谐振试验成套装置

技术指标

1．额定电压：200kV

并联谐振试验装置被试品的：

22kV-满足10kV电缆交流耐压试验；

52kV-满足35kV电缆交流耐压试验；

72kV-满足35kV变压器交流耐压试验；

95kV-满足110kV变压器中性点交流耐压试验；

128kV-满足110kV电缆交流耐压试验

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．装置中试控股自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6. 水力发电机试验时满负荷下品质因数：Q>10（与负载相关）

7．电缆试验时满负荷下品质因数：Q>30（与负载相关）

8．ZSBP-500Kva/200kV变频串联谐振试验成套装置主变压器试验满负荷时品质因数：Q>30（与负载相关）

9. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

10．输入电源： 380/220V

11．频率调节范围：30Hz～300Hz

12．系统测量精度：1.5％±200V

13．装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《水轮发电机组安装技术规范》                GB/T8564――2003

《高压谐振试验装置》                        DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）ZSBP-500Kva/200kV变频串联谐振试验成套装置设备主要配置及技术参数说明：

1.变频电源一台：

额定功率：25kVA；

输入电压： 380/220V 45～65Hz

输出电压：0～500V可调

输出电压频率：30～300Hz

0.01Hz步进可调

频率不稳定度≤0.02%

输出电流：0～50A

重量：16kg

2.高压谐振电抗器（共6台）：86KVA/43KV

额定工作电压：43kV

额定工作电流：2A

额定电感量：85H

连续工作时间：60min

温    升：小于60度

工作频率：30-300Hz

重量：60kg

3.激励变2台：

额定容量：12.5kVA

输入电压：500V

输出电压：2kV， 4kV，10kV，

4.电容分压器一台：200kV纯电容式

   高压电容量：2000pF

分压比：2000:1

   工作频率：30～300Hz

   误差精度：1.5%±200V

   额定电压:200kV

   重量：10kg

激励变压器接线用法：

ZSBP-500Kva/200kV变频串联谐振试验成套装置用于10kV变压器的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接2kV；

用于35kV变压器的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如4kV；

用于110kV变压器的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压高端比如5kV；

满足试品范围：

1、满足300mm2,35kV 电缆交流耐压试验，长度2km，电容≤0.38uF,试验频率30~300Hz,试验电压U≤52kV。试验时间：60分钟

2、满足35KV/31500KVA及以下变压器（容量不限）的中试控股交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤72kV。试验时间：1分钟

3、满足35KV及以开关，互感器等交流耐压试验，电容≤0.006uF,试验频率30~300Hz,试验电压U≤95kV。试验时间：1分钟

4、满足110KV及以开关，互感器等交流耐压试验，电容≤0.006uF,试验频率30~300Hz,试验电压U≤184kV。试验时间：1分钟

1、技术参数

   输入电源:

电压： 380/220V±10%

频率： 45/65Hz

   输出电压：0-500V；

   输出波形：正弦波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.5%±200V

   电压步进值： 1%，0.5%，0.1%，0.01%

   运行连续工作时间：60分钟

2、功能描述

变频电源有如下几个显著的特点：

   波形为脉宽电压调节的方波。

   内部由ARM控制，操作功能得到优化,操作简单。

   自动扫频，寻找谐振点.频率范围30-300Hz, ZSBP-500Kva/200kV变频串联谐振试验成套装置可设置扫频范围，扫频最大耗时40秒钟(全频扫)， 频率分辨率0.01Hz。

   自动试验，中试控股可设置试验程序，试验程序分为5段，系统自动按设置的程序完成试验过程。

   耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示电压异常波动，由根据试验情况进行操作。

   实时显示试验状态，可根据试验状态进行相应操作。

   强大的保护功能：过流保护，过压保护和闪络保护，过热保护，高压异常保护，软/硬件同时保护，确保安全。

   试验数据保存，可即时打印试验数据，也可将数据保存以备下次打印。

   数据查询功能,根据试验日期查询以往的试验数据。

中试控股技术博士为您解答：串联电路实现谐振的方式：

(1)lc不变，改变ω：ω0由电路参数决定，一个r l c串联电路只有一个对应的ω0，当外加频率等于谐振频率时，电路发生谐振；

(2)三级承试设备电源频率不变，改变l或c（常改变c）。

并联谐振试验装置三相变压器的一致性较好
三相变压器特征图谱上相与相之间的一致性比单相变压器好。另外，从绕组的特征图谱上谐振峰的分布情况，可以判断变压器绕组的防陡波特性，为改善变压器绕组的绝缘设计依据。从整体上看，如果一个绕组的频谱曲线上谐振峰少，比较平坦，则说明一旦陡波(如雷电波，操作波)侵入绕组后，绕组内部发生谐振的可能性小。因此，危害绕组绝缘的电位分布发生的可能性小，说明设计合理。另一方面，如果谐振峰上升很快，说明绕组的阻抗函数存在高阶极点，绕组对陡波的响应快，易损坏。
综上所诉，做变压器绕组变形试验很有必要，对维护电力系统的安全至关重要。

向电路输送电阻消耗的功率，电阻功率达大

中试控股技术博士为您解答：注意

中试控股电源不向电路输送无功。电感中的无功与中的无功大小相等，互相补偿，彼此进行能量交换。

表明：

（1）中试控股电感和能量按正弦规律变化，大值相等wlm=wcm。l、c的电场能量和磁场能量作周期振荡性的交换，而不与进行能量交换；

（2）总能量是不随时间变化的常量，且等于大值

q是反映谐振回路中电磁振荡程度的量，q越大，总能量就越大，维持振荡所消耗的能量愈小，振荡程度越剧烈。则振荡电路的愈好。一般在要求发生谐振的回路中希望尽可能提高q值。

电路的谐振频率是由电路本身的参数决定的，称为固有频率。当电路的固有频率等于的频率时，电路发生谐振。当电源的频率一定的情况下，可以通过调节电路参数l、c使电路达到谐振；当参数一定的情况下，可调节电源频率使电路谐振

功率与能量：

承试五级设备配置谐振时电路的无功功率q=uisinφ=0即电源与负载之间没有无功功率的交换。ql+qc=0，表明电感中的无功功率与电容中的无功功率完全补偿。即在电容和电感之间进行着电场能量和磁场能量之间不断相互转换的周期震荡过程。可以证明，在震荡过程中，能量的总合为一常量。

电流的频率特性：

由此可见，中试控股电路只有在谐振频率附近的一段频率内，电流才有较大的数值，在谐振频率点出现峰值。当ω偏离谐振频率后，由于|x|的增加，中试控股电流就从峰值降下来（称为失谐）。表明电路逐渐增强对其它频率电流的抑制能力，因此串联谐振电路具有选择接近于谐振频率信号的能力，在无线电技术中称为选择性。谐振电路选择性的好坏与因数有关。

串联谐振电路应具有两个良好的性能：

（1）选择信号的能力-称作串联谐振电路的选择性。选择性的好坏与因数有关。

（2）不失真的传送信号的能力-通过电路的通频带来衡量，而通频带的宽窄与因数有关。
