串联谐振仪器

中试控股技术博士为您解答：脉冲频率调制方法是通过改变逆变器的工作频率，从而改变负载输出阻抗以达到调节输出功率的。

可知，串联谐振负载的阻抗随着逆变器的工作频率(f)的变化而变化。对于一个恒定的输出电压，当工作中试控股频率与负载谐振频率偏差越大时，输出阻抗就越高，因此输出功率就越小，反之亦然。

中试控股技术博士为您解答：脉冲频率调制方法的主要缺点是工作频率在功率调节过程中不断变化，导致集肤深度也随之而改变，集肤深度的变化对热处理效果会产生较大的影响，这在要求严格中是不允许的。

串联谐振仪器但是由于脉冲频率调制方法实现起来非常简单，故在以下情况中可以考虑使用它：

1)如果负载对工作频率范围没有严格限制，这时频率必须跟踪，但相位差可以存在而不处于谐振工作状态。

2)如果负载的q值较高，或者功率调节范围不是很大，则较小的频率偏差就可以达到调功的要求。

中试控股技术博士为您解答：ZSBP-1000KVA/500KV变频串联谐振耐压试验成套装置

技术参数

1000指设备能输出的最大额定容量，单位为kVA

500指设备能输出的电压等级，单位为kV；

（二）1000kVA/500kV变频谐振试验装置技术指标

1．额定电压：500KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

52kV-满足35kV电缆交流耐压试验；

128kV-满足110kV电缆交流耐压试验；

72kV-满足35kV变压器交流耐压试验；

95kV-满足110kV变压器中性点交流耐压试验

184kV-满足110kV开关等交流耐压试验

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6. 中试控股水力发电机试验时满负荷下品质因数：Q>10（与负载相关）

7．电缆试验时满负荷下品质因数：Q>30（与负载相关）

8．主变压器试验满负荷时品质因数：Q>30（与负载相关）

9. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

10．输入电源： 380/220V

11．频率调节范围：30Hz～300Hz

12．ZSBP-1000KVA/500KV变频串联谐振耐压试验成套装置系统测量精度：1.5％±200V

13．装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《水轮发电机组安装技术规范》                GB/T8564――2003

《高压谐振试验装置》                        DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）ZSBP-1000KVA/500KV变频串联谐振耐压试验成套装置设备主要配置及技术参数说明：

1.变频电源一台：

额定功率：40kVA；

输入电压： 380/220V 45～65Hz

输出电压：0～500V可调

输出电压频率：30～300Hz

0.01Hz步进可调

频率不稳定度≤0.02%

输出电流：0～80A

重量：28kg

2.   高压谐振电抗器（共10台）：100KVA/50KV

额定工作电压：50kV

额定工作电流：2A

额定电感量：95H

连续工作时间：60min

温    升：小于60度

工作频率：30-300Hz

重量：65kg

3.   激励变2台：

额定容量：20kVA

输入电压：500V

输出电压：2/4/8/20Kv

重量：90kg

4.电容分压器一台： 500kV纯电容式

   自身电容量：1000pF

   工作频率：30～300Hz

分压比：3000:1

   不确定度：1.5%±200V

   额定电压:500kV

   重量：30kg

技术参数

   输入电源:

电压： 380/220V±10%

频率： 45/65Hz

   输出电压：0-500V；

   输出波形：正弦波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.5%

   电压步进值： 1%，0.5%，0.1%，0.01%

   ZSBP-1000KVA/500KV变频串联谐振耐压试验成套装置运行连续工作时间：60分钟

2、功能描述

变频电源有如下几个显著的特点：

   波形为脉宽电压调节的方波。

   内部由ARM控制，操作功能得到优化,操作简单。

   自动扫频，寻找谐振点.频率范围30-300Hz,可设置扫频范围，扫频最大耗时40秒钟(全频扫)， 频率分辨率0.01Hz。

   自动试验，中试控股用户可设置试验程序，试验程序分为5段，ZSBP-1000KVA/500KV变频串联谐振耐压试验成套装置系统自动按设置的程序完成试验过程。

   耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示用户电压异常波动，由用户根据试验情况进行操作。

   实时显示试验状态，用户可根据试验状态进行相应操作。

   强大的保护功能：过流保护，过压保护和闪络保护，过热保护，高压异常保护，软/硬件同时保护，确保安全。

   试验数据保存，可即时打印试验数据，也可将数据保存以备下次打印。

   数据查询功能,根据试验日期查询以往的试验数据。

串联谐振仪器脉冲密度调制(pdm)方法

中试控股脉冲密度调制方法就是通过控制脉冲密度，实际上就是控制向负载能量的时间来控制输出功率。

不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即可熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪落电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

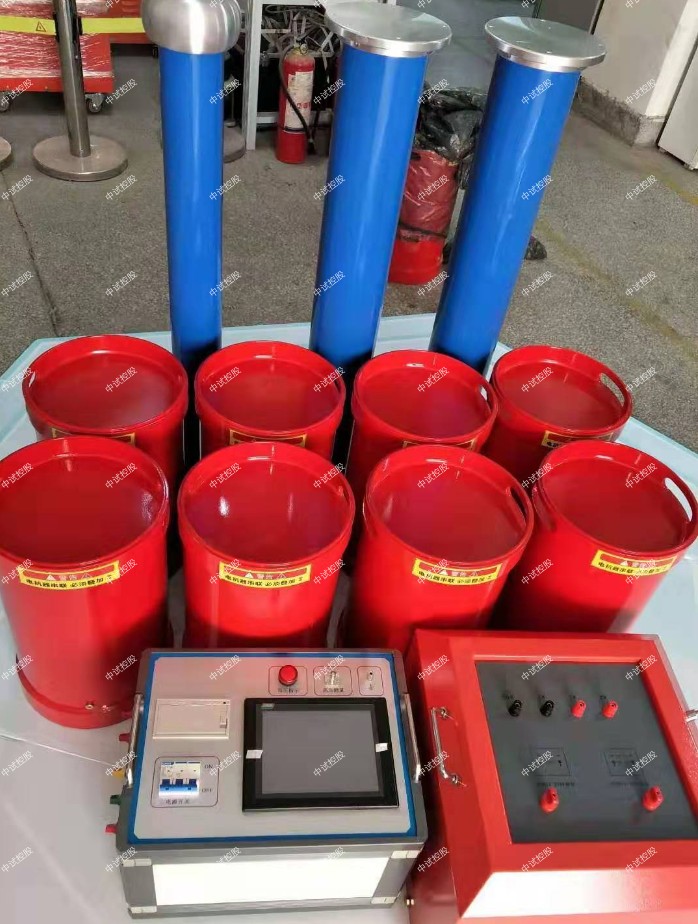

主机： 就是一台幅值和频率可调的正弦波交流调频电源，给谐振回路提供激励源，同时提供电压显示、电流显示、计时、保护、功能。 电抗器：就是一个大电感线圈，与被试品构成串联谐振回路，可配置电抗器多节电抗器，使用时通过不同的串联、并联组合、实现不同的电感量以适用不同的试验条件。

变频串联谐振试验装置运用串并联谐振的原理，通过调节中试控股变频控制器的输出频率，使得回路中的电抗器的电感l和试品电容c发生谐振，谐振电压即为试品上所加电压。

电动机工频（交流）耐压试验装置、变压器工频（交流）耐压试验装置等 二、变频串联谐振耐压试验设备工作原理通过调频控制器提供供电电源，试验电压由励磁变压器经过初步升压后，使高电压加在电抗器l和被试品cx上

重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，中试控股谐振激磁电源只需试验容量的1/q，使得系统重量和体积大大减少，一般为普通试验装置的1/3-1/5。

分压器：内部通过电容器分压，从试品上高电压分得低电压供主机测量、控制使用。 励磁变压器：隔离主机电源与谐振回路电源，并升高主机的输出电压。 补偿电容器：当试品电容量很小时，如果要实现系统谐振可能要求的电源频率超出试验标准的规定，可在试品上并联一个补偿电容，以实现试验要求，称此电容器为补偿电容器。

采用16位精细变频、10khz载波频率、spwm和进口原装ipm整体模块设计、变频串并联谐振成套试验装置，完全符合有关高压实验的规程和要求。

1．功率电源电压：ac380v±10%、50hz； 2．仪器电源：220v±10%、50hz； 3．谐振输出容量：90kva； 4．中试控股仪器额定电压：0～30kv； 5．输出频率范围：25～300hz； 6．输出电压波形：正弦波，波形畸变率＜0.5%； 7．频率调节灵敏度：0.1hz，不稳定度≤0.05%； 8．系统噪声：≤60db； 9、系统测量精度：＜0.5级； 10．输出电压不稳定：＜0.5%； 11．保护响应时间：1us； 12．电感非线性度：≤0.05%；； 13．满功率输出下,连续工作时间为60min 14．环境温度：-15℃～ 50℃； 15．相对湿度：≤90%rh； 16．海拔高度：≤2000米。
