变频串联谐振实验装置

中试控股技术博士为您解答：ZSBP-432KVA/216KV 变频串联谐振试验成套装置

1．额定电压：216KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

52kV-满足35kV电缆交流耐压试验；

72kV-满足35kV变压器交流耐压试验；

80kV-满足110kV变压器中性点交流耐压试验；

2．变频串联谐振实验装置输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作15分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6. 水力发电机试验时满负荷下品质因数：Q>10（与负载相关）

7．电缆试验时满负荷下品质因数：Q>30（与负载相关）

8．中试控股主变压器试验满负荷时品质因数：Q>30（与负载相关）

9. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

10．ZSBP-432KVA/216KV 变频串联谐振试验成套装置输入电源： 380/220V

11．频率调节范围：30Hz～300Hz

12．系统测量精度：1.5％

13．装置具有过压、过流、零位启动等保护功能

（三）中试控股设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《水轮发电机组安装技术规范》                GB/T8564――2003

《高压谐振试验装置》                           DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）ZSBP-432KVA/216KV 变频串联谐振试验成套装置设备主要配置及技术参数说明：

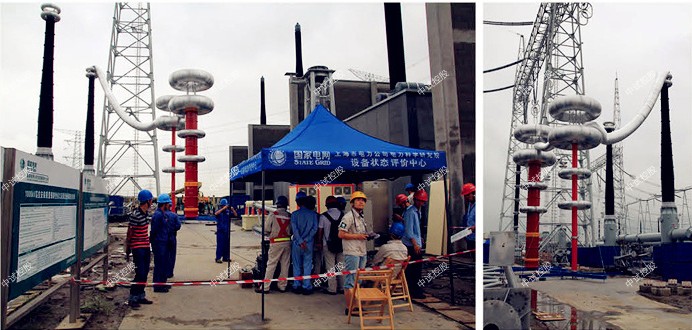

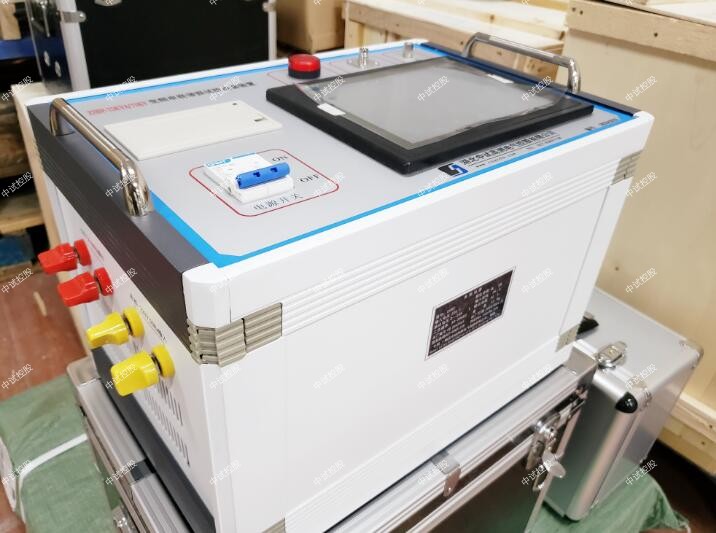

1.变频电源一台：

额定功率：20kVA；

输入电压：380/220V 45～65Hz

输出电压：0～500V可调

输出电压频率：30～300Hz

0.01Hz步进可调

频率不稳定度≤0.02%

输出电流：0～40A

重量：16kg

2.高压谐振电抗器（共4台）：54KVA/54KV

额定工作电压：54kV

额定工作电流：1A

额定电感量：100H

连续工作时间：60min

温    升：小于60度

工作频率：30-300Hz

重量：48kg

3.激励变1台：

额定容量：20kVA

输入电压：500V

输出电压：1.8kV，3.6kV， 6kV，

4.电容分压器一台：FRC-220kV纯电容式(分两节单节/110KV)

高压电容量：1000pF

分压比：2000:1

   工作频率：30～300Hz

   误差精度：1.5%

   额定电压:220kV

   重量：10kg

ZSBP-432KVA/216KV 变频串联谐振试验成套装置技术参数

   输入电源:

电压： 380/220V±10%

频率： 45/65Hz

   输出电压：0-500V；

   输出波形：正弦波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.5%

   电压步进值： 1%，0.5%，0.1%，0.01%

   运行连续工作时间：60分钟

2、功能描述

变频串联谐振实验装置变频电源有如下几个显著的特点：

   波形为脉宽电压调节的方波。

   内部由ARM控制，操作功能得到优化,操作简单。

   自动扫频，寻找谐振点.频率范围30-300Hz,可设置扫频范围，扫频最大耗时40秒钟(全频扫)， 频率分辨率0.01Hz。

   自动试验，中试控股可设置试验程序，试验程序分为5段，中试控股系统自动按设置的程序完成试验过程。

   耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示电压异常波动，由根据试验情况进行操作。

   实时显示试验状态，中试控股可根据试验状态进行相应操作。

   ZSBP-432KVA/216KV 变频串联谐振试验成套装置强大的保护功能：过流保护，过压保护和闪络保护，过热保护，高压异常保护，软/硬件同时保护，确保安全。

   试验数据保存，可即时打印试验数据，也可将数据保存以备下次打印。

   数据查询功能,根据试验日期查询以往的试验数据。

试验注意事项

1、测试仪装置内置了工控机和Windows操作系统，请勿过于频繁地开关主机电源。

2、装置面板或背板装有USB插口，允许热拨插USB口设备（如U盘等），但注意拨插时一定要在数据传输结束后进行。

3、装置配有用自还原CF卡，避免因为非法关机，删除或修改硬盘上的文件和桌面上的图标等导致的操作系统损坏。中试控股如确需在机内存放数据，请将数据存在D盘。使用USB盘拷贝数据时请一定保证U盘干净无病毒，也请不要利用U盘在系统中安装其它软件程序。

微机继电保护测试仪开机步骤

1、首先将测试仪电源线插入AC220V电源插座上，开启主机电源，工控机启动Windows XP操作系统，启动完毕后，主机自动进入测试仪软件主界面。

2、然后开启功放电源开关，接好电流、电压回路，有必要也要接好开入量，选择相应软件模块进行试验。

注意事项：

①当连接电流回路时，可能会出现打火现象，这是正常的，不必担心。电流回路有20V左右的直流电压。当回路短接后，此电压自动消失。如果想不出现打火现象，可关闭功放电源开关，再接电流回路的线，接好以后再开启功放电源开关，这样就可避免出现打火现象。

②检查接线是否正确。当电流开路指示灯亮起红灯时，说明该相电流回路接线有误；当电压短路指示灯亮起红灯时，说明该相电压回路接线有误。电压短路指示灯是不能自行恢复正常的。当电压回路排除故障后，应中试控股关闭功放电源，暂停20秒后再开启功放电源，这时，电压短路灯没有亮起红灯，则说明接线正确。

二、 继电保护测试仪关机步骤

1、首先关闭功放电源开关。

2、然后关闭测试软件菜单。在【开始】栏里点击【关机】，当Windows操作系统提示【可以安全关机了】后，再关闭主机电源，并拨下相关测试连接线，后将仪器装入包装箱。

目前，继电保护测试仪中使用的算法基本上可以分为两类：

一种是直接计算测量信号的实际值，然后将其与固定值进行比较。例如，在距离保护装置中，直接获得故障后的电压和电流的测量值，或者获得故障后保护装置到故障点的R、 X，然后与固定值进行比较。

在电流、电压保护中，直接确定电压、电流的有效值，并与保护设置进行比较。

继电保护，特别是保护快速动作，对计算机的速度提出了很高的要求。由于工频电量的保护具有滤波链路，承试成套电力设备因此预放大滤波系统也具有延迟，并且各种保护算法需要时间。因此，在相同条件下，尽可能地提高算法的计算速度和响应。

如何进行“耐压”测试？

所有这些测试工具都可用于更好地了解电缆的性能，并监控电缆性能的任何变化。

中试控股设计和认证阶段使用介电击穿测试。它有助于电压的设计。它也可以在随机样本的基础上使用，以验证电压不会改变。

承试成套电力设备该测试对电弧或电晕，因此常常会发现端子间距，模具过度问题，电缆公差误差或任何可能产生电弧的问题。

中试控股通常在每根测试电缆上进行绝缘电阻测试。它通常在300到500 Vdc之间

“耐压”是高电位（高电压）。压力测试检查是否有良好的隔离。进行耐压测试以确保没有电流从一个点流到另一个点。中试控股耐压测试在某些方面是相反的连续性测试。在简单的情况下，需要进行两次耐压测试的导体应隔离，并应用于导体之间的非常高的电压。
