110kv电力电缆交流耐压试验仪

中试控股技术博士为您解答：ZSBP-220KVA/110KV变频串联谐振成套试验装置

一、适用范围

1．35kV/300mm2电缆1000m，电容量≤0.198μF，试验频率为30-300Hz,试验电压52kV,试验时间≤60分钟

2. 10kV/300mm2电缆5000m，电容量≤1.87μF，试验频率为30-300Hz,试验电压21.75kV，试验时间≤5分钟

3. ZSBP-220KVA/110KV变频串联谐振成套试验装置35kV及以开关/互感器/开关柜/母线/电缆/变压器等等，电容量≤0.003uF，试验频率为30-300Hz，中试控股试验电压不超过108kV。

二、系统主要性能及参数

1、电源电压：   220V/380V±10%、50Hz；

  2、额定容量：   220KVA；

  3、输出电压：     110KV，

  4、输出电流：     2A ，,10 A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、110kv电力电缆交流耐压试验仪具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、110kv电力电缆交流耐压试验仪具备闪络保护功能, 中试控股在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、ZSBP-220KVA/110KV变频串联谐振成套试验装置设备制造遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<中试控股包装储运标志>>

GB10327                <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

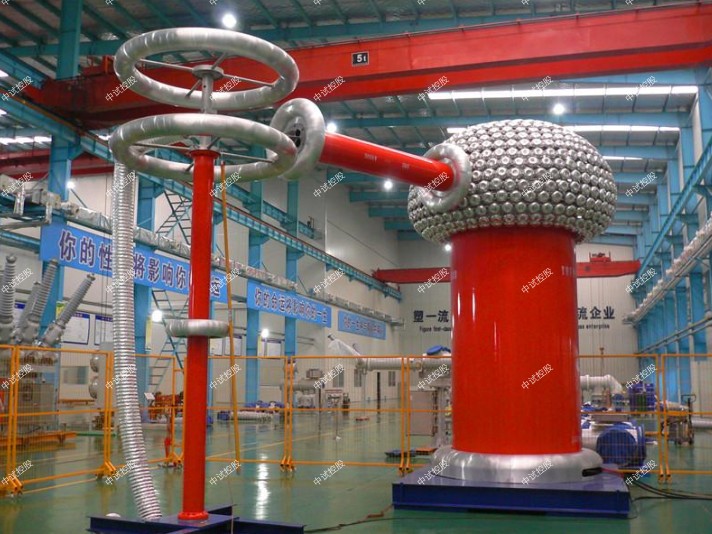

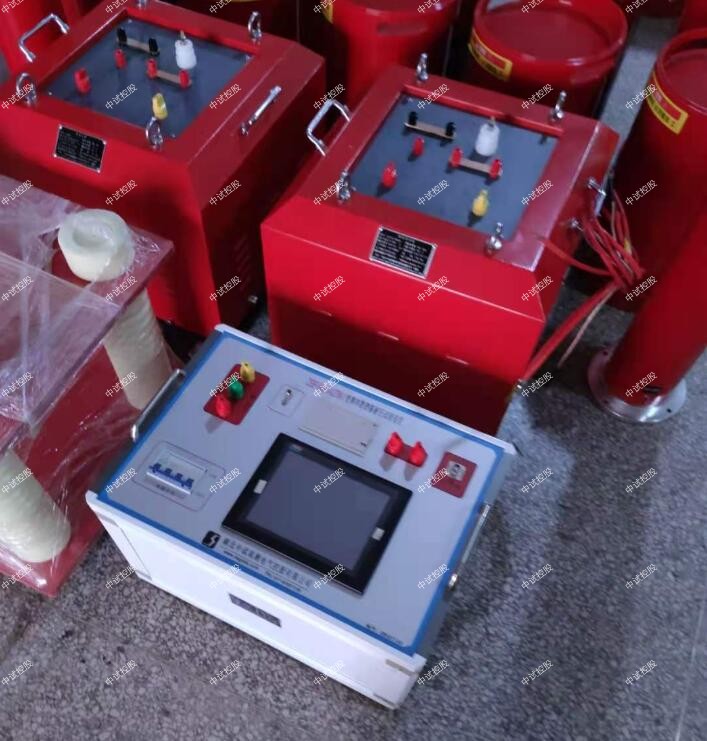

四、ZSBP-220KVA/110KV变频串联谐振成套试验装置系统配置及具体参数

1、变频控制电源20KW                1台

a) 变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量: 20KW

c) 工作电源:      交流220V/380V、50Hz 。

d) 输出电压:      0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能微机控制电压、频率调节

l) 变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、中试控股试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重   量：24Kg

2、 励磁变压器20KVA            1台

a) 额定容量:    20KVA

b) 输入电压:     500V

c) 输出电压：  2KV

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构：ZSBP-220KVA/110KV变频串联谐振成套试验装置采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

  h) 重   量：    120Kg ;

3、高压电抗器  44/22           5台

a) 额定容量：   44KVA

b) 额定电压：   22KV

c) 额定电流：  2A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量：  55Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   110/0.002                 1台

a) 额定电压：    110KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

出货检验

本装置出货前，中试控股对各组成单元设备及成套装置分别按下列试验项目进行出货前试验，试验结果完全符合协议及以下标准要求后方可出货。

1、变频电源

1）绝缘电阻测试

2）耐压试验：2000V，1分钟

3）负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

  2）变比测量

  3）空载电流及空载损耗

  4）短路阻抗和负载损耗

  5）ZSBP-220KVA/110KV变频串联谐振成套试验装置绝缘电阻测试

  6）温升试验：额定容量下运行60min,温升不大于65K

 3、电抗器试验

1）直流电阻测量

2）电感量测量

3）交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

      4、成套装置试验

（1）    耐压试验：1.1额定电压下，耐压1min；

（2）    短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）    噪音小于60dB；

停电绝缘子测试仪主要用于测试不带电的悬式绝缘子的内部隐蔽故障，以提高电网系统运行的可靠性。本包括射频(RF)、电视干扰(TVI)、闪烁、油路重合闸（OCR）动作和保险丝熔断等原因造成的故障。
     本设备在实际操作中大体可以分两步，首先检查电压，检测完毕后即可进行测试了，具体操作方法如下：
1 、检查电压
      在对绝缘子测量之前，可以先检查一下本测试仪内部的测量电压，以确定本测试仪是否正常。方法是：将“测试开关”按到“×10V”，中试控股将“电源开关”按到“开”，当“测试杆”都悬空时，“显示屏”的读数“×10”，就是本测试仪内部的测量电压。例：“显示屏”的读数为［ 5 2 0 ］，那么测试仪内部的测量电压就是5200V。
2 、测试
      首先将两“测试杆”拉起，将“测试开关”按到“MΩ”，再将“电源开关”按到“开”，“显示屏”显示为［ 1 ］，将两测试杆分别接触被测绝缘子两端金属部分，使之接触良好，“显示屏”即显示被测绝缘子的绝缘电阻值，单位为“MΩ”。显示若为［1］，则说明被测的绝缘子的绝缘电阻值＞2000MΩ，如果“显示屏”显示的电阻值太小，说明绝缘子漏电或击穿，不能用。
停电绝缘子测试仪使用方法如果测试杆与绝缘子接触不良，也会显示［1］，使用时应该注意。
     提示：本测试仪应在停电状态下检测绝缘子，在使用中，若已经知道测试仪正常，也不需要显示电阻的准确值，则不必检查电压，可直接测试。若要测试较高处的绝缘子，可在“连杆固定板”上增加连杆。

注意事项
1. 打开电源开关之前，应先将电流调节钮按逆时针调至“零位”。
2. 绝缘子电流试验装置仪器应放置于干燥、通风，无腐蚀性气体的室内。
3. 绝缘子电流试验装置请不要私自拆卸、分解或改造仪器，否则有触电的危险。

按上方法切换到“开始”确定后进行试验，中试控股自动升压过程是自动升压到“输出电压”值，然后自动进行计时。
升压过程为逼近方式，首先升到到接近目标值，然后再进行微调，保证高压电压值几乎为输出电压值。

绝缘子测试仪用途：

  采用进口集成电路，根据部颁标准研制，是测量绝缘子的设备；

  主要用于电力高压输电线路绝缘电阻的现场测试，以便及时更换绝缘电阻不符合要求的绝缘子，确保输电线的可靠安全运行。也可以作为绝缘电阻表使用。

绝缘子逐个电气试验方法

工频火花电压试验程序 试验时对试品施加的电压，应能使试品表面产生频繁的火花放电。施加电压的时间为连续 s5min果试验过程中有试品被击穿或其他不正常现象而使试验中断时，则应在剔除被击穿的试品或消除不 正常现象后，重新进行连续 5min试验。 试验时被击穿的或异常发热的(不包括由于火花通道造成的局部发热)试品应作废品处理。

工频耐受电压试验程序 本试验适用于电器瓷套或因结构上的原因不能在试品的表面产生火花放电的绝缘子。耐受试验应在按相应的标准规定的并按 4.3校正所得的电压下进行。 试验时，先施加约75%的规定试验电压.然后以每秒约 2环试验电压的速率升压至规定的耐受电压，保持 5min，试品不应被击穿。

高压试验装置 试验变压器高压侧应串联一个适当的限流电阻，此电阻应能保护变压器和使试品表面在试验时能够产生频繁的火花而非闪络。 在试验回路中应在每一只试品上串联一个(7~12)mm的火花间隙或采用其他方法，以鉴别被击穿的试品 。
