中试控股技术博士为您解答：ZSBP-216kVA/216kV变频串联谐振交流耐压装置

一、 被试品对象及试验要求

1. 110kV变电站开关、母线、GIS等电气设备的交流耐压试验，试验频率为30-300Hz,试验电压不超过200kV。

2．110kV/100000KVA及以下电压等级变压器交流耐压试验，电容量≤0.02μF，试验电压不超过160kV。

3．35kV/300mm2电缆1000m，电容量≤0.198μF，试验频率为30-300Hz,试验电压52kV。

4. 10kV/300mm2电缆2000m，电容量≤0.75μF，试验频率为30-300Hz,试验电压17.4kV。（满足6kV被试品对象要求）

5. 35kV及以开关，电容量≤0.003uF，试验频率为30-300Hz，试验电压不超过108kV。

二、 ZSBP-216kVA/216kV变频串联谐振交流耐压装置工作环境

1.   环境温度：－150C –40 0C;

2.   相对湿度：≤90%RH;

3.   海拔高度:  ≤3000米；

三、 装置主要技术参数及功能

1.   额定容量：216kVA；

2.   输入电源：单相220V电压，频率为50Hz；

3.   额定电压：54kV；216kV

4.   额定电流：1A； 4A；

5.   工作频率：30-300Hz；

6.   波形畸变率：输出电压波形畸变率≤1%；

7.   工作时间：额定负载下允许连续30min；过压1.2倍1分钟；

8.   温    升：额定负载下连续运行30min后温升≤65K；

9.   品质因素：装置自身Q≥30(f=45Hz)；

10.  保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11.  测量精度：系统有效值1.5级；

四、 ZSBP-216kVA/216kV变频串联谐振交流耐压装置设备遵循标准

GB10229-88            《电抗器》

GB1094 《电力变压器》

GB50150-2006 《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900 《电工名词术语》

GB/T16927.1~2-1997 《高电压试验技术》

五、装置容量确定

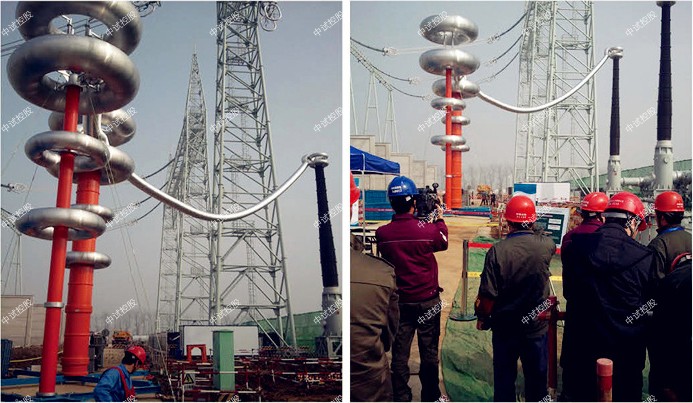

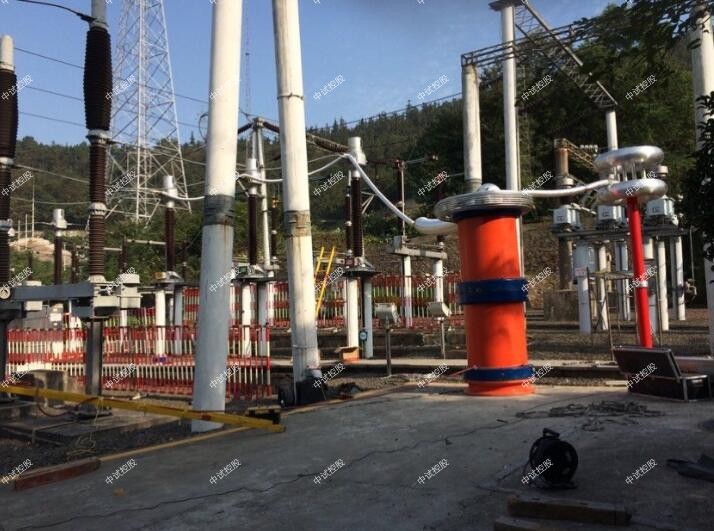

装置容量定为216kVA/216kV，分4节电抗器，中试控股电抗器单节为54kVA/54kV/1A/90H通过组合使用能满足上述被试品的试验要求。

（二）试验时使用关系列表

设备组合

电缆试验怎么做被试品对象    电抗器

54kVA/54kV4节 激励变压器输出端选择

110kV电力变压器交流耐压     使用电抗器4串     6kV

110kV绝缘子，开关、GIS等   使用电抗器4串     6kV

300mm2 /35kV电缆1km   使用电抗器2串2并 3 kV

300mm2 /10kV电缆2.0km 使用电抗器4并     3kV

35kV绝缘子，开关等     使用电抗器3串     3kV

六、系统配置及其参数

1.   激励变压器ZSJLB-12kVA/3kV/6kV/0.25kV    1台

a)   额定容量：12kVA；

b)   输入电压：0-250V，单相；

c)   输出电压：3kV；6kV

d)   结    构：干式；

e)   重    量：约70 kg；

2.   变频电源12kW/220V                         1台

a)   额定输出容量：10kW

b)   工作电源：220±10%V（单相），工频

c)   输出电压：0 – 250V，单相，

d)   额定输入电流：40A

e)   额定输出电流：40A

f)   输 出 波 形：正弦波

g)   电压分辨率： 0.01kV

h)   电压测量精度：1.5%

i)   频率调节范围：30 – 300Hz

j)   频率调节分辨率：≤0.1Hz

k)   频率稳定度：    0.1%

l)   运 行 时 间：额定容量下连续30min

m)   额定容量下连续运行30min元器件最高温度≤65K;

n)   噪 声 水 平：≤50dB

o) 结构及性能特点：

1）电缆试验怎么做参数显示：大屏幕液晶界面显示系统

可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、、参数查询等。

2）参数设置：中试控股可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护

3）试验模式：有全自动、手动2种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态

4）ZSBP-216kVA/216kV变频串联谐振交流耐压装置保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、中试控股闪络保护、紧急停机、欠压保护等多重保护功能；

5） 数据存储功能：试验结果保存、打印、回查等

① 试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；

② 数据查询：可将已保存的试验结果数据显示到屏幕上；

6）自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0%；

7）频率调节分为粗调和细调，中试控股并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；

8)重  量：约18kg；

3.   高压电抗器DK-54kVA/54kV                  4节

a)   额定容量：54kVA;

b)   额定电压：54kV；

c)   额定电流：1A；

d)   电 感 量：90H/单节；

e)   品质因素：Q≥30 (f=45Hz)；

f)   结    构：干式；

g)   重    量：约55kg；

4、电容分压器FRC-220kV -1000 pF                 1套

a)   额定电压： 220kV

b)   高压电容量：1000pF

c)   介质损耗：tgσ≤0.5%；

d)   分 压 比： 1000：1

e)   测量精度：有效值1.5级;

f)   重    量：约20kg

一、用途
绝缘芯棒泄漏电流智能试验装置是根据zui新电力行业标准而设计的、智能试验设备，本设备专为绝缘芯棒样品的交流耐压测试而设计，可测量芯棒样品的交流耐压和交流泄漏电流。中试控股设备由智能控制箱和高压电极组件两部分组成。

二、特点
1. 320×240液晶显示器、高速热敏打印机。
2. 高压电压、高压泄漏电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。
3. 人机对话全键盘操作方式，智能化工作全过程，自动方式和手动方式。
4. 实时显示高压电压、高压泄漏电流、低压电压、低压电流，时间及耐压结果，显示直观明了。
5. 完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。
6. 回零检测功能，回零确定后才可进行试验，安全可靠。
7. 具有绝缘电阻测试功能，直接反映被试品绝缘强度。
8. 逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
9. 超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光;

中试控股技术博士为您解答：操作方法及步骤：
1. 按照整机接线示意图的接线方式，将控制器和高压源电极连接起来。（注意：升压变压外壳的接地点，必须要可靠接入大地。）
2. 抬起高压电极在高压电极间放入被试块，用手拧紧移动电极上的固定螺钉，然后再取出被试块（此举是为试验出相同电压下，空气环境和设备本身的固有泄漏，为后面加试品试验作准备。）。
3. 控制箱接入AC220V电源，打开控制箱的电源开关进入主菜单，按“确定”键进入“自动试验”主界面，设置好所要试验的“目标电压值”和“耐压时间”（时间设置为60S）。
4. 按开始进行“自动耐压试验”，等计时时间到后自动给出“高压电压值”和“泄漏电流值”，记住此时的“泄漏电流值”然后关掉控制箱电源。
5. 将第二步取下的相同高度被试块放入电极间，中试控股然后打开控制箱的电源，按照第4步操作方法进行“自动耐压试验”，等时间到后自动给出“高压电压值”和“泄漏电流值”，再记住此时的“泄漏电流值”
6. 用第5步加了被试块所测得的“泄漏电流值”减去第4步没加被试块所测得的“泄漏电流值”就是被试块在额定电压下的“泄漏电流值”。
7. 试验完成后关掉控制箱电源，取下被试品试验完毕。
8. 不同高度和直径的被试块，都可以按照2-6的操作步骤进行同样的操作，测出额定电压下的“泄漏电流值”。

中试控股技术博士为您解答：注意事项
1. 打开电源开关之前，应先将电流调节钮按逆时针调至“零位”。
2. 仪器应放置于干燥、通风，无腐蚀性气体的室内。
3. 请不要私自拆卸、分解或改造仪器，否则有触电的危险。

智能绝缘子棒芯泄漏电流试验装置按上方法切换到“开始”确定后进行试验，中试控股自动升压过程是自动升压到“输出电压”值，然后自动进行计时。
升压过程为逼近方式，首先升到到接近目标值，然后再进行微调，保证高压电压值几乎为输出电压值。



中试控股技术博士为您解答：按下探测器的电源开关，LED绿灯闪亮，把探测器底部的万向接头固定在伸缩绝缘杆上，并根据现场情况伸展定位到合适的长度，调整好测量方向，将探测器A、B探头直接接触被测绝缘子（运行电压中）两端的金具部分，即可从手持终端显示屏上，读取并保存实时测量的电压值。

注意事项

1. 试验过程中，探测器与手持终端相互之间必须保持在通信距离范围之内。即：探测器与手持终端之间的距离不得大于100米。试验和工作期间，必须安装合适的探头。

2. 在带电设备上作业，必须通过绝缘操作杆进行。在测量时，探测器A、B探头必须可靠地接触被测绝缘子两端的金具部分；

3. 探测器上LED绿灯有规律地闪亮，表示探测器正在发射信号。如果LED灯发出微弱的光，表示探测器需要及时更换电池，仍不能正常工作，探测器可能有故障，应从绝缘杆上取下送回修理。

4. 测量结束后，长按探测器开关按钮至LED灯变红后松开，即可关闭探测器。
