电缆谐振耐压装置10kV（300mm2）电缆 3KM

中试控股技术博士为您解答：ZSBP-108KVA/72KV变频串联谐振成套试验装置

技术方案

适合的被试品：电缆、变压器、开关、开关柜、绝缘子、母线等。

电缆谐振耐压装置10kV（300mm2）电缆 3KM适用范围

1．10kV/300mm2电缆2km，电容量≤0.755μF，试验频率为30-300Hz,试验电压22kV。

2．满足10kV变电站变压器、配电设备交流耐压试验

3. 满足35kV变电站变压器、配电设备交流耐压试验

4．35kV/300mm2电缆0.5km，电容量≤0.099μF，试验频率为30-300Hz,试验电压52kV。

一、ZSBP-108KVA/72KV变频串联谐振成套试验装置中试控股系统主要性能及参数

1、电源电压：   220V±10%、50Hz；

  2、额定容量：  108KVA；

  3、输出电压：     80KV，

  4、输出电流：    1.5A，  3A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-108KVA/72KV变频串联谐振成套试验装置具备手动试验/自动调谐/自动试验模式。

16、中试控股具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

二、设备制造遵循的国家标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

GB/T16927.1-2-1997     <<高电压试验技术>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327                <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

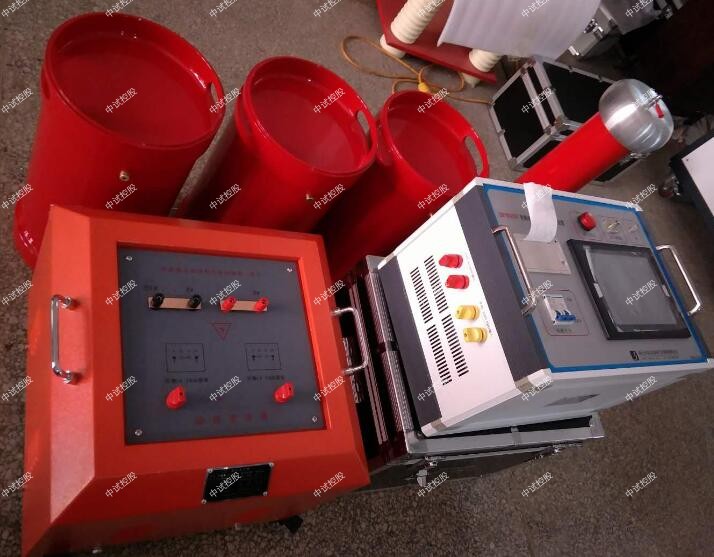

  三、系统配置及具体参数

1、ZSBP-108KVA/72KV变频串联谐振成套试验装置变频控制电源10KW                1台

a) 中试控股变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量:  10KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～250V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) ZSBP-108KVA/72KV变频串联谐振成套试验装置频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能专用微机控制电压、频率调节

l) 变频电源配备专用引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动试验两种模式。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重  量： 16Kg

2、 励磁变压器8KVA            1台

a) 额定容量:    8KVA

b) 输入电压:    250V

c) 输出电压：   2 KV；4KV；

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构：中试控股采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

  h) 重   量：    55Kg ;

3、高压电抗器 DK-54/36        2台

a) 额定容量：   54KVA

b) 额定电压：  36KV

c) 额定电流：  1.5A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量： 48Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   ZSTRF-80/0.006                1台

a) 额定电压：    80KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

测量

在主界面下，点击“耐压试验”菜单后，弹出如下所示的界面。

 5.1 显示参数说明：

（1）试验频率（f）：当前要进行试验的电源频率。

（2）UR端口R：中试控股变频器输出的端口电压，不是加在试品上的电压。

（3）过压保护：设定的保护电压。

（4）试验电流（I）：流过被试品的电流值。

（5）目标电压：设定的期望达到的电压值（二次电压）。

（6）耐压时间：试验电压达到目标值后，点击“开始计时”，显示耐压进行的时间。

（7）试验电压：目前加在被试品上的电源电压。

  显示参数说明：
（1）试验频率（f）：当前要进行试验的电源频率。
（2）UR端口R：变频器输出的端口电压，不是加在试品上的电压。
（3）过压保护：设定的保护电压。
（4）试验电流（I）：流过被试品的电流值。
（5）目标电压：设定的期望达到的电压值（二次电压）。
（6）耐压时间：试验电压达到目标值后，点击“开始计时”，显示耐压进行的时间。
（7）试验电压：目前加在被试品上的电源电压。

功能菜单说明：
（1）开始试验：电压此键，装置开始工作，输出电压。
（2）升电压：开始试验后，此键可操作。按设定的升、降压步长，点击一次，升高步长设定的电压（UR端口R）。
（3）降电压：开始试验后，此键可操作。按设定的升、降压步长，点击一次，降低步长设定的电压（UR端口R）。
（4）故障复位：中试控股装置发生保护后，点击此键，恢复到常态，不然，所有工作按键不能工作。
（5）紧急停机：发生异常，点击此键，装置快速关断输出。
（6）降压停机：计时时间到，试验完成，点击此键，降压完成试验。
（7）打印数据：试验完成后，点击此键，弹出打印列表，可进行打印操作。
（8）保存数据：试验完成后，点击此键，弹出保存操作界面，可进行保存数据的操作。
（9）退出：试验完成后，点击此键，回到主界面，试验完成。

电缆谐振耐压装置10kV（300mm2）电缆 3KM变压器的纵绝缘主要依赖于绕组内的绝缘介质棗漆包线本身的绝缘漆、变压器油、绝缘纸、浸渍漆和绝缘胶等等（中试控股不同种类的变压器可能包含其中一种或多种绝缘介质）；高低压电流互感器变比测试仪检测35KV及以下的计量装置用电流互感器的变比和极性，该中试控股仪器使用简便、易于携带、安全系数高，是用电人员不可多得的检测工具。纵绝缘电介质很难保证100%的纯净度，难免混含固体杂质、气泡或水份等，过程中也会受到不同程度的损伤；变压器工作时的高场强集中在这些缺陷处，长期负载运作的温升又降低绝缘介质的击穿电压，造成局部放电，电介质通过外施交变电场吸收的功率即介质损耗会显著增加，导致电介质发热严重，介质电导增大，该部位多倍频感应耐压仪的大电流也会产生热量，就会使电介质的温度继续升高，而温度的升高反过来又使电介质的电导增加。如此长期恶性循环下去，后导致电介质的热击穿和整个变压器的毁坏。这一故障表现在变压器的特性上就是空载电流和空载功耗显著增加，并且绕组有灼热、飞弧、振动和啸叫等不良现象。
