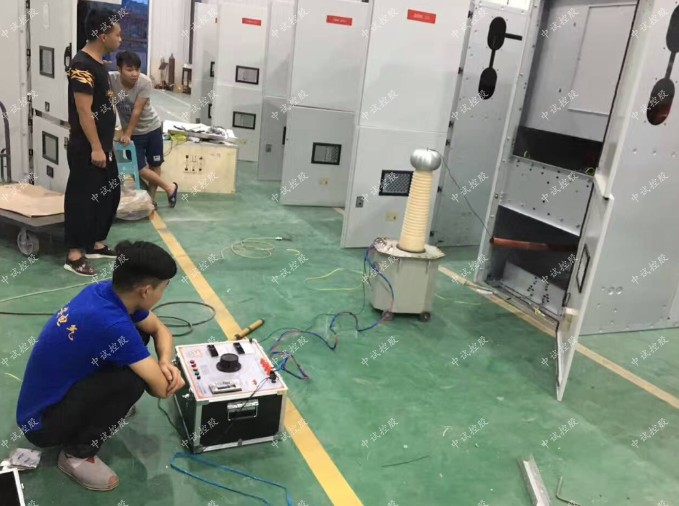

组合电器交接预防试验仪

中试控股技术博士为您解答：耐压试验装置35KV0.1H使用注意事项：

1、仪器必须可靠接地;

2、测试时，仪器接地端与被测体要可靠相接，严禁开路;

3、在连接被测体时，必须保证高压输出“0”及在“复位”状态;

4、排除故障时，必须切断电源;

5、切勿将输出地线与交流电源线短路，以免外壳带有高压，造成危险;

6、尽可能避免高压输出端与地线短路，以防发生意外;

7、测试灯、超漏灯、一旦损坏，必须立即更换，以防造成误判;

8、耐压测试仪避免阳光正面直射，不要在高温潮湿多尘的环境中使用或存放。

9、组合电器交接预防试验仪仪器空载调整高压时，漏电流指示表头有起始电流，均属正常，不影响测试精度。

50Hz 工频耐压试验仪


简介


工频耐压试验装置控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），接入高压试验变压器的初级绕组，根据电磁感应原理，以获得所需要的试验高压电压值。按试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。


技术要求


1、正常使用条件根据机械行业标准JB/T9641-1999


2、允许运行时间在额定容量和额定电压下，变压器系统能长期连续运行，在此工况下变压器绕组温升不超过65K,用电阻法测量；顶层油温升不超过55K,用温度计法测量；在2倍额定电流下运行5分钟，变压器绕组无变形和热损坏


3、试验变压器的短路阻抗为4%-12%


4、绝缘水平：低压侧外施工频耐压3kV，一分钟不击穿；高压侧感应耐压电压65kV/100Hz，一分钟不击穿


5、局部放电量在70%额定电压下，局部放电量不大于10Pc


技术


1、试验变压器采用分隔油道的方法，可增加耐压击穿强度，减小体积


2、变频调速，升压速率可调，准确升压，误差不超过1%


3、根据试验电流电压关系，系统自动升压，当遇到特别现象时，仪器自动识别被试品绝缘状况，提醒停止升压，断开主电路


4、当发生绝缘击穿时，系统速断保护，并瞬间锁定击穿时的电压电流值，保留数据


5、试验区内设置红外线装置，当有人员误入试验区域内，切断电路。


试验变压器制作工艺


1、采用一次压制而成高压套管


2、套管与油桶之间完全隔离加上所有连接部分采用耐油O型密封圈密封，彻底解决了常见的变压器漏


油的问题


3、睡式铁芯设计,有效提高抗震性


4、前进行72小时倒置试验,检验试验变压器漏油的问题


5、均可通过1.1倍感应耐压试验


6、绝缘油采用无色透明克拉玛依原装油


7、高低压线采用高强度聚酯、无氧铜杆漆包线


8、铁芯采用全新武钢二硅冷轧硅钢卷片

超低频高压发生器属于超轻型交流耐压试验，打耐压时候对电缆没有损伤。

超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。0.1Hz超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。尤其在对大型发电机、电缆等试品进行工频耐压试验时，发挥着明显巨大的作用。

对试验样品的耐压试验方法,便捷：

1、在高压输出端子和地接线柱之间接入试品。

2、打开超低频高压发生器电源开关，轻按“启动”按键，“电源”指示灯（红色）亮，缓慢调节电压粗调旋钮和电压细调旋钮进行测试。测试时电压显示表指示试验电压值，单位为kV；0.75倍电压显示表指示试验电压值的75％，单位位kV；电流显示表指示试验电流值，单位为mA。

3、在试品测试过程中按下0.75倍电压显示锁存按键，则0.75倍电压显示表显示值锁定，维持显示值不便，这样在做氧化锌避雷器试验时很方便地可作为参考电压。在任何时候按下定时开按键，则启动时间继电器，在记时到达预设的时间时，蜂鸣器发出讯响。在试验过程中，如果负载电组合电器交接预防试验仪流超过仪器额定输出电流的0－10％时，“过流”指示灯亮，过流保护，防止损坏试品和仪器。

4、超低频高压发生器试验结束后，反时针调节电压粗调旋钮和电压细调旋钮，旋到零位后，电压显示表缓慢回到零位，“零位”指示灯亮。当三个显示表显示零值后，轻按停止按键，此时红色指示灯灭，再关掉电源开关。当被试品电容量很大时，电压粗调、细调均调到零位后，输出电压显示表迟迟不能回零，则先按停止按键，再关机。然后用放电棒将试品放电，再拆除被试品接线。

使用实际上是工频耐压试验的一种替代方法。在它的使用过程中，不时的会碰到一些"故障"，这时就得看你的知识储备是否丰富了，它能帮你快速的解决问题的烦恼，好比：

1、当试品高压下发生短路时，由于短路电流大，有可能把所有的故障显示灯均点亮，，这属正常，请排除试品故障后重新启动。

2、若打开电源开关，数显表亮，高压显示灯（绿）不亮，加不上高压。

1)故障显示"回零"灯亮

没有回零位，请逆时针转动高压输出调整钮和微调旋钮回到零位上至"回零"灯灭，即可加高压。

2)故障显示"其它"灯亮有两种现象，1、接地保护，2、断线保护

a. 可能接地线未接好，或地线不可靠接地。请接好可靠的地线，关闭电源，重新启动。

b.可能为连接控制箱与高压塔的电缆未接好，接好电缆请关闭电源，重新启动。或电缆线两端焊接头脱焊时会出现此故障,请焊好电缆两端的焊头，关闭电源，重新启动。

c.可能控制箱内某一线头脱焊断开，请重新焊接好，关闭电源，重新启动。

3、电源开关打开时，控制箱上的数显表不亮

请检查电源连线及所有保险管，保险管若有损坏时，请按保险管座旁标注的安培数更换新管。

4、一切正常，但在未升到额定输出电压的 过程中保护

①故障显示"过流"灯亮

a. 试品短路，或泄漏电流过大。

b. 大电容负载时，升压过快。关闭电源，重新启动，减慢升压速度。

② 故障显示"过压"灯亮

过压保护整定旋钮未置于大处，请顺时针旋转到大处，关闭电源，重新启动。

5、试品故障排除后，故障显示灯依然亮，加不上高压。

中试控股技术博士为您解答：电源开关兼为故障保护重置开关，请关闭电源开关，重新启动，即可升压。

6、如发现电压表数字波动很大时，请查连接电缆线两头航空插头7脚屏蔽网头和中心屏蔽线头是否脱焊断开，如断开请焊接好。

0.1Hz交流耐压测试仪电缆测试注意：如果现场电缆很短只有几米的情况则直接用超低频高压发生器做试验则波形不是很标准的正弦波，这时需要在被测电缆的两端并联上仪器自带的电容，则波形可以标准平滑。

0.1Hz超低频高压发生器在接线过程中要注意：用仪器自带的电容做试验时波形不是很标准的原因是因为自带的电容量偏小，在现场做电缆耐压时，电缆的电容量远大于0.05微发的，在现场做试验时波形是很标准的正弦波。

0.1Hz超低频高压发生器可固定于干燥通风处，高压发生器两端有安装用空位，便于固定。电源的插头线有接地线，请确保所使用的电源插座安装有可靠的地线，以防外壳产生感应电压造成电击。
